Lastafbryder, 4-polet, 200 A, bundmontage, OT200E22WP

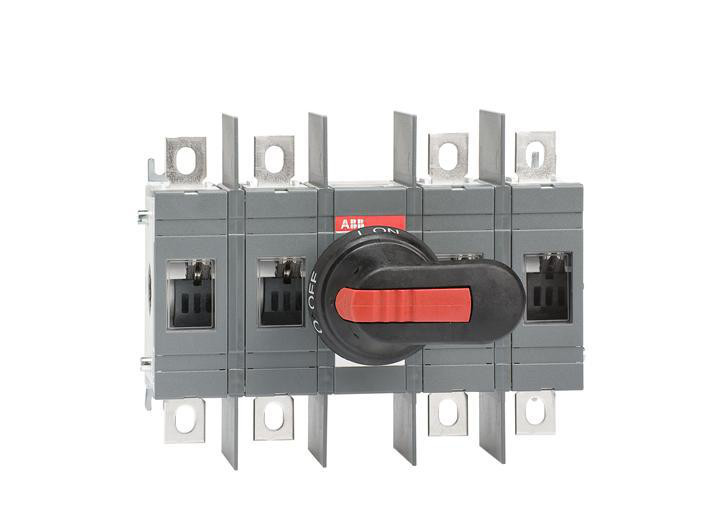

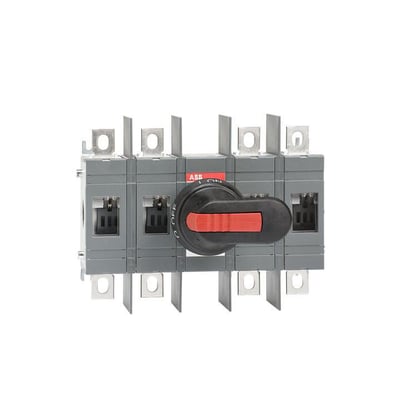

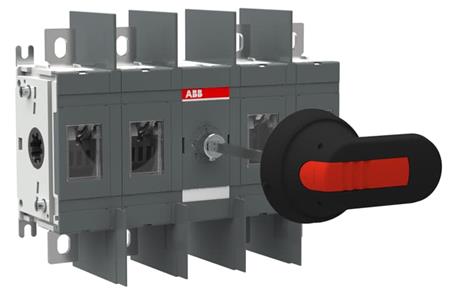

ABB OT200E22WP lastafbryder, 4-polet 200 A, set skråt forfra med sort drejegreb og synlige tilslutninger.ABB OT200E22WP lastafbryder, 4-polet 200 A, set lige forfra med sort og rødt drejegreb og synlige tilslutningsflige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Frontbetjent 4-polet lastafbryder på 200 A til bundmontage. Med IP65-drejegreb, justerbar aksel og boltforbindelse. Læs mere…
  • Varenr.:
    2118752251
  • EAN nr.:
    6417019241395
  • Typenr.:
    1SCA022744R3300, OT200E22WP
pr. stk. inkl. moms
1.339,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent OT-lastafbryder til bundmontage, udført med 4 poler og en nominel strøm på 200 A. OT-serien omfatter 3- og 4-polede modeller i området 200–250 A. Denne model er OT200E22WP og har bred afstand mellem polerne, aksel mellem polerne og boltforbindelse. Tilslutning sker via en laske. Produktet er beregnet til indbygning i en fordeling og er udført som hovedafbryder samt reparations- og vedligeholdelsesafbryder.

Leverandørbeskrivelsen nævner, at lastafbrydere i serien blandt andet kan anvendes som hovedafbrydere, sikkerhedsafbrydere eller afbrydere til motorbelastning. For denne model er attributten for udførelse som sikkerhedsafbryder dog angivet til Nej.

Funktioner og medfølgende dele

  • Fasebarrierer er monteret som standard, og der er ekstra afstand mellem tilslutningsterminalerne.
  • Leveres med sort ON-OFF-plasthåndtag OHB65J6, aksel OXPX210 og monteringsbolte M8x25.
  • Drejegrebet er IP65, mens beskyttelsesklassen på produktets forside er IP00.
  • Akslen kan justeres i dybden.
  • Leverandørbeskrivelsen oplyser, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributten “Låsbar” er samtidig angivet til Nej.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret – svarende til 1., 2. eller 3. række fra venstre.

Tekniske data

  • Antal poler: 4
  • Nominel strøm IE: 200 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Maks. nominel driftsspænding Ue AC: 1000 V
  • Nominel driftsspænding er også angivet som 1000–1000 V.
  • Nominel permanent strøm ved AC-21, 400 V: 200 A
  • Nominel permanent strøm ved AC-23, 400 V: 200 A
  • Nominel drifteffekt ved AC-23, 400 V: 110 kW
  • Nominel drifteffekt ved AC-3, 400 V: 110 kW
  • Koblingskapacitet ved 400 V: 110 kW
  • Leverandørdata angiver desuden 200 A ved 690 V AC-23.
  • Nominel korttidsstrømstyrke Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Standard: IEC 60947-3
  • Beskyttelsesgrad (NEMA): Andet
  • Enhedskonstruktion: Komplet enhed i kapsling
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Udførelse og montering

  • Kapsling: Plast, grå
  • Betjeningselement: Langt drejegreb, sort
  • Mål: Bredde 217,5 mm, højde 170 mm og dybde 82,5 mm
  • Egnet til indbygning i fordeling: Ja
  • Egnet til gulvbefæstigelse: Ja; gulvmontage er angivet til Nej.
  • Frontmontering med 4 huller: Nej
  • Frontmontering i center: Nej

Øvrige oplysninger

Modellen er ikke udført som nødstopsudgave eller reverseringskontakt. Den har ikke integreret motordrev, og motordrev er ikke angivet som tilvalg. Spændingsudløser er ikke angivet som tilvalg. Produktattributterne angiver desuden udførelse som sikkerhedsafbryder: Nej.

Typenumre: 1SCA022744R3300 og OT200E22WP. Produktnummer: 2118752251. EAN: 6417019241395.

Specifikationer

  • Varenummer:
    2118752251
  • EAN nummer:
    6417019241395
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022744R3300, OT200E22WP
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    217.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    170.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    110.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    110.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    200.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    200.0 A
  • Nominel strøm IE:
    200.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
