Lastafbryder OT250E04P, 4-polet, 250 A, bundmontage

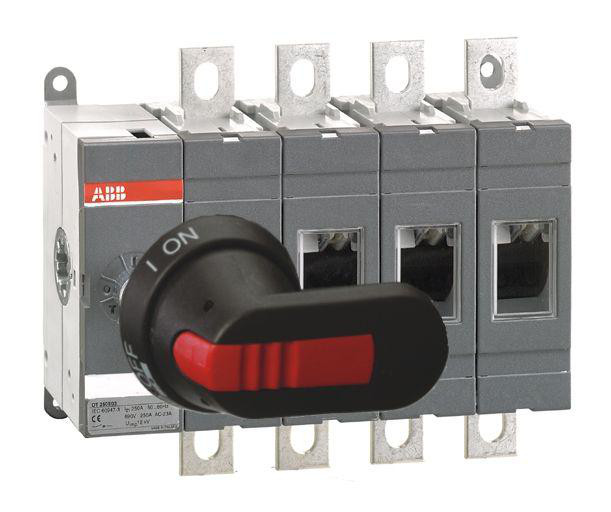

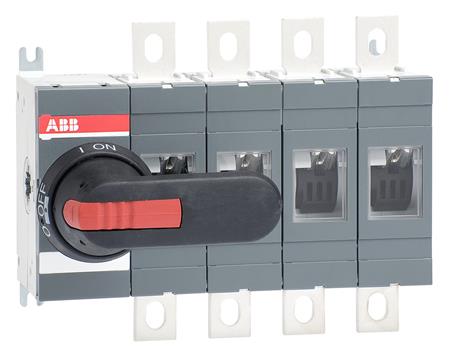

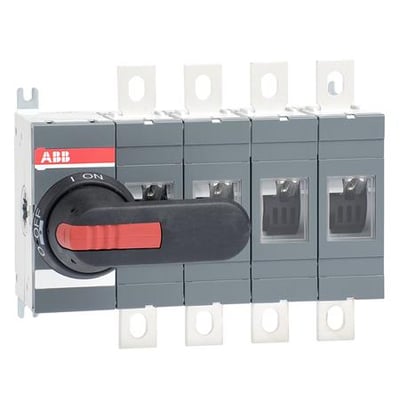

ABB OT250E04P 4-polet lastafbryder på 250 A med gråt kabinet og sort drejegreb med rødt greb.ABB OT250E04P 4-polet lastafbryder på 250 A set skråt forfra med synlige tilslutningsskinner og drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet lastafbryder til bundmontage med frontbetjent drejegreb. Nominel strøm 250 A og driftsspænding op til 1000 V. Læs mere…
  • Varenr.:
    2118752358
  • EAN nr.:
    6417019225982
  • Typenr.:
    1SCA022710R0520, OT250E04P
pr. stk. inkl. moms
1.657,00 kr.

Måske interessant?

Beskrivelse

OT250E04P er en 4-polet, frontbetjent lastafbryder til bundmontage. Den tilhører OT-serien, der omfatter 3- og 4-polede lastafbrydere på 200–250 A, og er beregnet til tilslutning via lasker med boltforbindelse.

Produktbeskrivelsen angiver anvendelse som blandt andet hovedafbryder, afbryder for motorbelastning og sikkerhedsafbryder. Modelattributterne angiver dog, at denne udførelse ikke er klassificeret som sikkerhedsafbryder. Den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.

Funktioner og tilslutning

  • 4 poler og 1 bryder.
  • Frontbetjent med langt drejegreb.
  • Tilslutning via lasker med boltforbindelse.
  • Akslen kan justeres i dybden.
  • Håndtaget kan aflåses i OFF-position. I ON-position er lågen, hvor håndtaget er monteret, aflåst.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret – henholdsvis 1., 2. eller 3. række fra venstre.

Medfølgende dele

Leveres med sort ON-OFF-plastgreb OXP6X210, aksel OHB65J6 og monteringsbolte M8 x 25.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V.
  • Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Nominel strøm IE: 250 A.
  • Nominel permanent strøm ved AC-21, 400 V: 250 A.
  • Nominel permanent strøm ved AC-23, 400 V: 250 A.
  • Nominel drifteffekt ved AC-3, 400 V: 140 kW.
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 145 kW.
  • Nominel korttids-strømstyrke Icw: 8 kA.
  • Betinget nominel kortslutningsstrøm Iq: 100 kA.
  • Kapslingsklasse forside: IP00. Grebet er IP65.
  • Kapslingsmateriale: plast. Kapslingsfarve: grå. Kontrolelement: sort.
  • Mål: bredde 180,5 mm, højde 150 mm og dybde 82,5 mm.
  • Komplet enhed i kapsling. Beskyttelsesgrad NEMA: andet.
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Egnet til indbygning i fordeler og gulvbefæstigelse; angivet som ikke beregnet til gulvmontage.
  • Ikke udført som reverseringskontakt eller nødstopudgave. Har ikke integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser.
  • Ikke egnet til frontmontering med 4-hulsmontering eller centreret frontmontering.

Standard og typebetegnelser

Bundmontage iht. IEC 60947-3. Typebetegnelser: 1SCA022710R0520 og OT250E04P.

Specifikationer

  • Varenummer:
    2118752358
  • EAN nummer:
    6417019225982
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022710R0520, OT250E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    180.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    145.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    140.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    145.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    250.0 A
  • Nominel strøm IE:
    250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
