Lastafbryder OT250E22P, 250 A, 4-polet, bundmontage, med drejegreb

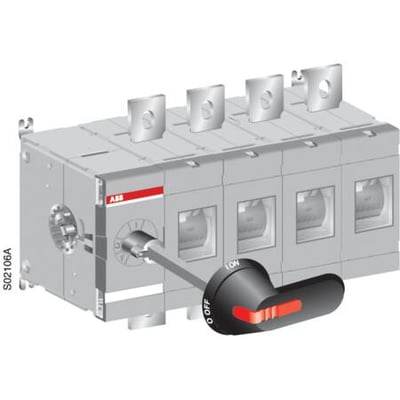

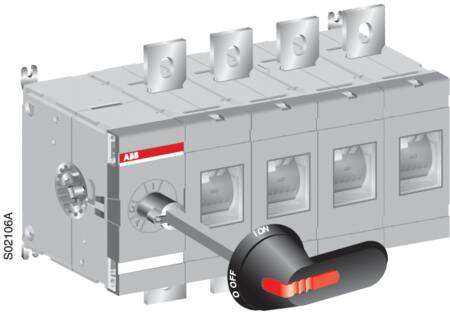

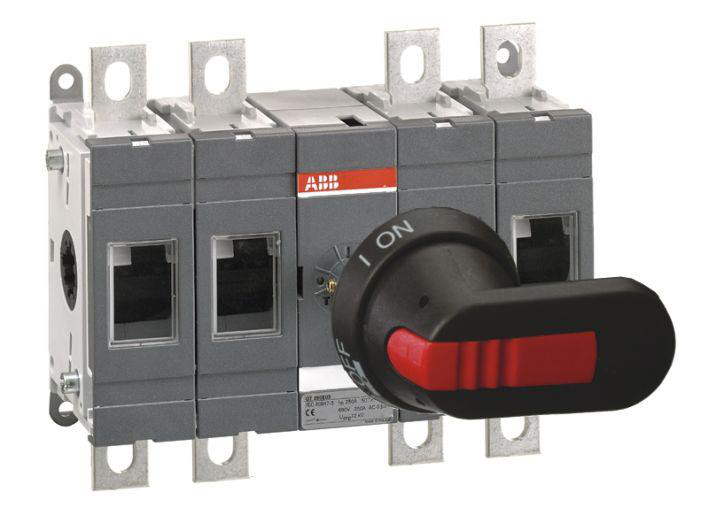

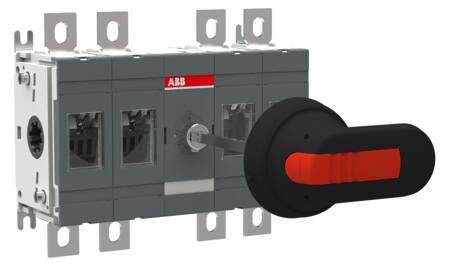

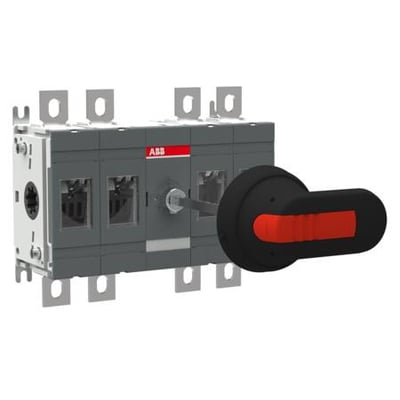

ABB OT250E22P er en grå, 4-polet lastafbryder på 250 A med sort og rødt drejegreb, set forfra.ABB OT250E22P, grå 4-polet lastafbryder på 250 A, set skråt forfra med synlige tilslutningsflige og drejegreb.
Midlertidigt udsolgt (forventes på lager igen: 18-11-2026)
Se alt fra mærket ABB
4-polet lastafbryder til bundmontage med 250 A mærkestrøm, sort IP65-drejegreb og 1000 V nominel spænding. Læs mere…
  • Varenr.:
    2118752390
  • EAN nr.:
    6417019231792
  • Typenr.:
    1SCA022721R4290, OT250E22P
pr. stk. inkl. moms
1.627,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Lastafbryder til bundmontage

OT250E22P er en frontbetjent, 4-polet lastafbryder til bundmontage iht. IEC 60947-3. Den indgår i OT-serien for 200–250 A og kan anvendes som hovedafbryder eller afbryder for motorbelastning. Leverandørbeskrivelsen nævner også brug som sikkerhedsafbryder, mens produktets attributter angiver, at det ikke er udført som sikkerhedsafbryder.

Lastafbryderen er en komplet enhed i kapsling med grå plastkapsling. Tilslutning sker med bolte via en laske. Den er egnet til indbygning i fordeler og til gulvbefæstigelse.

Betjening og medfølgende dele

Lastafbryderen leveres med et sort ON/OFF-plastikhåndtag OXP6X210, en aksel OHB65J6 og monteringsbolte M8 x 25. Drejegrebet har IP65, mens produktets forside er angivet med IP00. Akslen kan justeres i dybden.

Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributterne angiver samtidig låsbar: nej.

Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Tekniske data

  • Poltal: 4
  • Nominel strøm: 250 A
  • Nominel permanent strøm ved AC-21, 400 V: 250 A
  • Nominel permanent strøm ved AC-23, 400 V: 250 A
  • Angivet mærkedata: 250 A ved 690 V AC-23
  • Nominel driftsspænding og isolationsspænding: 1000 V
  • Nominel drifteffekt ved AC-3, 400 V: 140 kW
  • Nominel drifteffekt ved AC-23, 400 V: 145 kW
  • Koblingskapacitet ved 400 V: 145 kW
  • Nominel korttidsstrøm Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Hovedstrømstilslutning: boltforbindelse
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Mål: 185,5 mm bred, 150 mm høj og 82,5 mm dyb
  • NEMA-beskyttelsesgrad: Andet

Udførelse

Produktet er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder. Det er ikke udført som nødstop eller reverseringskontakt og har hverken integreret motordrev, option for spændingsudløser eller mulighed for motordrev som tilvalg. Det er ikke beregnet til frontmontering med 4 huller eller centreret frontmontering.

Specifikationer

  • Varenummer:
    2118752390
  • EAN nummer:
    6417019231792
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022721R4290, OT250E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    185.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    145.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    140.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    145.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    250.0 A
  • Nominel strøm IE:
    250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
