Lastafbryder OT250E22WP, 4-polet, 250 A, bundmontage

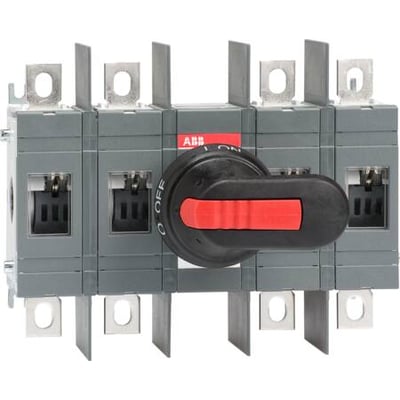

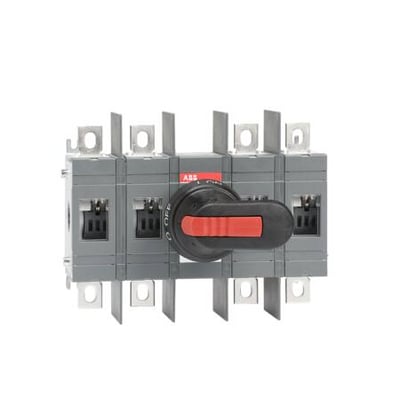

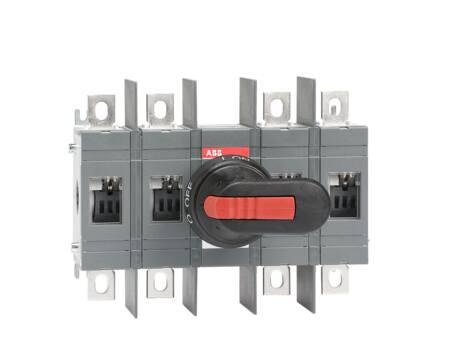

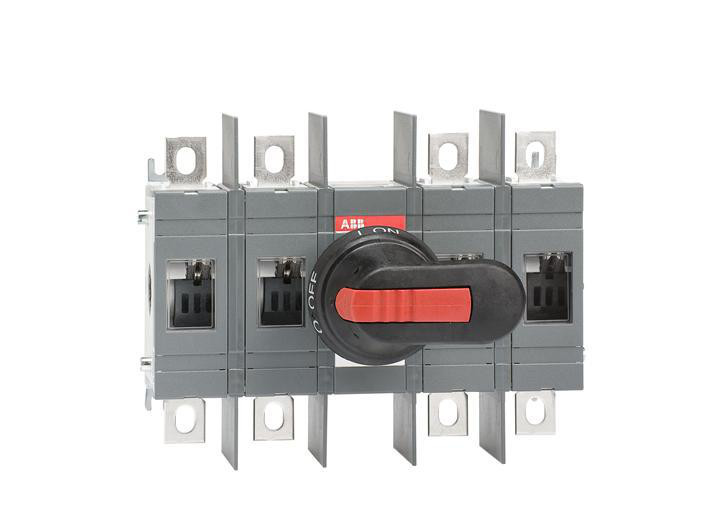

ABB OT250E22WP 4-polet lastafbryder på 250 A med gråt hus, sort og rødt drejegreb samt synlige tilslutninger.ABB OT250E22WP 4-polet lastafbryder på 250 A set lige forfra med drejegreb og metaltilslutninger tydeligt vist.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent 4-polet lastafbryder til bundmontage iht. IEC 60947-3. 250 A ved 400 V AC-21 og AC-23 samt 1000 V nominel driftsspænding. Læs mere…
  • Varenr.:
    2118752400
  • EAN nr.:
    6417019241708
  • Typenr.:
    1SCA022745R0180, OT250E22WP
pr. stk. inkl. moms
1.657,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent 4-polet lastafbryder i OT 200-250 A-serien til bundmontage iht. IEC 60947-3. Modellen er OT250E22WP, type 1SCA022745R0180. Den kan anvendes som hovedafbryder eller til afbrydelse af motorbelastning.

Funktioner og tilslutning

  • Tilslutning via lasker og boltforbindelse.
  • Fasebarrierer er monteret som standard, og der er ekstra afstand mellem tilslutningsterminalerne.
  • Leveres med sort ON-OFF-plasthåndtag OHB65J6, aksel OXPX210 og monteringsbolte M8x25.
  • Akslen kan justeres i dybden. Håndtaget er IP65.
  • Ifølge produktbeskrivelsen kan håndtaget aflåses i OFF-position, og i ON-position er lågen, hvor håndtaget er monteret, aflåst. Attributterne angiver samtidig, at produktet ikke er låsbart.
  • Håndtaget kan bestilles placeret til venstre, delvist centreret eller centreret – henholdsvis 1., 2. eller 3. række fra venstre.

Elektriske data

  • Nominel strøm: 250 A.
  • Nominel permanent strøm: 250 A ved AC-21 og AC-23, 400 V.
  • Nominel driftseffekt: 140 kW ved AC-3, 400 V og 145 kW ved AC-23, 400 V.
  • Produktbeskrivelsen angiver desuden 250 A ved 690 V AC-23.
  • Nominel isolations- og driftsspænding: 1000 V.
  • Nominel korttidsstrøm Icw: 8 kA. Betinget nominel kortslutningsstrøm Iq: 100 kA.
  • Koblingskapacitet ved 400 V: 145 kW.
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.

Udførelse og mål

  • Komplet enhed i kapsling af plastik, grå.
  • Mål: bredde 217,5 mm, højde 170 mm og dybde 82,5 mm.
  • Beskyttelsesgrad på forsiden: IP00. NEMA-beskyttelsesgrad: Andet.
  • Egnet til indbygning i fordeler og gulvbefæstigelse. Ikke udført til gulvmontage.
  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder. Produktbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens attributterne angiver, at den ikke er udført som sikkerhedsafbryder.
  • Ikke udført som nødstopsudgave eller reverseringskontakt. Har ikke integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser.

Specifikationer

  • Varenummer:
    2118752400
  • EAN nummer:
    6417019241708
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022745R0180, OT250E22WP
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    217.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    170.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    145.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    140.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    145.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    250.0 A
  • Nominel strøm IE:
    250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
