- Varenr.:2118752426
- EAN nr.:6417019231563
- Typenr.:1SCA022720R8480, OT250E40P
Måske interessant?
Beskrivelse

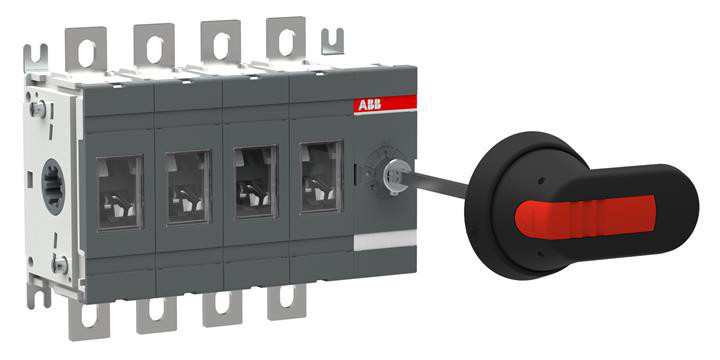

Lastafbryder til bundmontage
OT250E40P er en 4-polet lastafbryder til bundmontage efter IEC 60947-3. Den indgår i OT-serien for 3- og 4-polede lastafbrydere på 200–250 A. Tilslutningen sker med boltforbindelse via en lask. Typebetegnelsen er 1SCA022720R8480.
Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Attributdata angiver samtidig, at modellen ikke er udført som sikkerhedsafbryder. Den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.
Betjening og montering
Lastafbryderen leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M8x25. Akslen kan justeres i dybden. Den angivne variant har aksel til højre. Grebets placering kan bestilles til venstre, delvist centreret eller centreret – svarende til 1., 2. eller 3. række fra venstre.
- Håndtagets beskyttelsesgrad: IP65
- Beskyttelsesgrad på forsiden: IP00
- Leverandørbeskrivelsen angiver, at håndtaget kan aflåses i OFF-position, og at lågen, hvor håndtaget er monteret, er aflåst i ON-position. Attributfeltet for låsbar er angivet som nej.
Tekniske data
- Antal poler: 4
- Nominel strøm IE: 250 A
- Nominel isolations- og driftsspænding: 1000 V
- Nominel permanent strøm ved AC-21, 400 V: 250 A
- Nominel permanent strøm ved AC-23, 400 V: 250 A
- Nominel drifteffekt ved AC-3, 400 V: 140 kW
- Nominel drifteffekt ved AC-23, 400 V: 145 kW
- Oplyst driftsmærkning: 250 A ved 690 V AC-23
- Koblingskapacitet ved 400 V: 145 kW
- Nominel korttids-strømstyrke Icw: 8 kA
- Antal brydere: 1
- Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
Konstruktion og øvrige egenskaber
- Komplet enhed i kapsling af plast, grå
- Mål: bredde 180,5 mm, højde 150 mm og dybde 82,5 mm
- NEMA-beskyttelsesgrad: Andet
- Egnet til indbygning af fordeler og gulvbefæstigelse; ikke angivet til gulvmontage
- Ikke udført som nødstopsudgave eller reverseringskontakt
- Ikke egnet til frontmontage med 4 huller eller centreret frontmontage
- Ingen integreret motordrev, mulighed for motordrev eller option for spændingsudløser
Specifikationer
-
Varenummer:2118752426
-
EAN nummer:6417019231563Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022720R8480, OT250E40PNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP00
-
Bredde:180.5 mm
-
Dybde:82.5 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:150.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:145.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:140.0 kW
-
Nominel drifteffekt på AC-23, 400V:145.0 kW
-
Nominel driftsspænding:1000 - 1000 V
-
Nominel kortstids-strømstyrke Icw:8.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:250.0 A
-
Nominel permanent strøm ved AC-23, 400 V:250.0 A
-
Nominel strøm IE:250.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
