Lastafbryder 4-polet, 315 A, bundmontage, OT315E22P

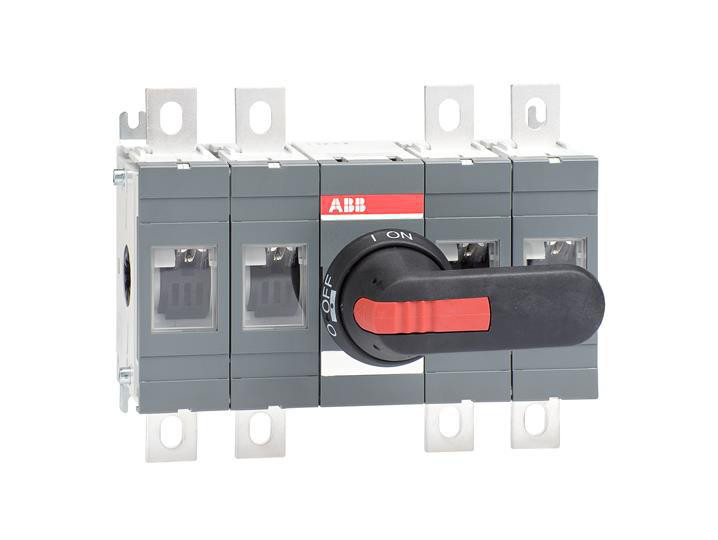

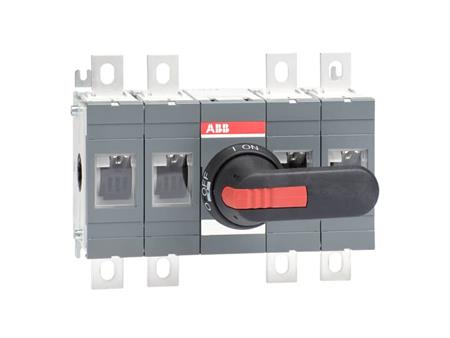

Grå 4-polet ABB OT315E22P-lastafbryder på 315 A med sort drejegreb og synlige tilslutningsbolte.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet lastafbryder til bundmontage med 315 A og 1000 V driftsspænding. Leveres med sort IP65-drejegreb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2118752468
  • EAN nr.:
    6417019235585
  • Typenr.:
    1SCA022727R4270, OT315E22P
pr. stk. inkl. moms
2.317,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

Frontbetjent OT-lastafbryder til bundmontage efter IEC 60947-3. Denne model er 4-polet og har en nominel strøm på 315 A. OT-serien omfatter 3- og 4-polede lastafbrydere i området 315-400 A.

Leverandørbeskrivelsen angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. Attributterne angiver, at modellen er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Levering og betjening

Lastafbryderen leveres med sort ON-OFF-plastikdrejegreb OXP12X185, aksel OHB95J12 og monteringsbolte M10x30. Akslen kan justeres i dybden, og tilslutningen sker via en laske med boltforbindelse.

  • Grebet har kapslingsklasse IP65; kapslingsklassen på forsiden er IP00.
  • Produktbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributten Låsbar er samtidig angivet som Nej.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret – henholdsvis i 1., 2. eller 3. række fra venstre.

Tekniske data

  • Poltal: 4
  • Nominel isolations- og driftsspænding: 1000 V
  • Maksimal nominel driftsspænding Ue AC: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 315 A
  • Nominel permanent strøm ved AC-23, 400 V: 315 A
  • Nominel driftseffekt AC-3, 400 V: 160 kW
  • Nominel driftseffekt AC-23, 400 V: 180 kW
  • Koblingskapacitet ved 400 V: 180 kW
  • Leverandørens variantbeskrivelse angiver 315 A ved 690 V AC-23.
  • Nominel korttidsstrøm Icw: 15 kA
  • Udførelse: komplet enhed i kapsling med 1 bryder
  • Kapslingsmateriale: plastik; kapslingsfarve: grå
  • Mål: 240 mm bred, 185 mm høj og 107 mm dyb
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Beskyttelsesgrad (NEMA): Andet
  • Egnet til indbygning i fordeler og gulvbefæstigelse. Gulvmontage er angivet som Nej.
  • Ikke udført som reverseringskontakt eller nødstopsudgave. Har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser.
  • Ikke egnet til frontmontering med 4-hulsfastgørelse eller centreret frontmontering.

Identifikation

  • Typenumre: 1SCA022727R4270 og OT315E22P
  • Produktnummer: 2118752468
  • EAN: 6417019235585

Specifikationer

  • Varenummer:
    2118752468
  • EAN nummer:
    6417019235585
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022727R4270, OT315E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    240.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    180.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    160.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    180.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    315.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    315.0 A
  • Nominel strøm IE:
    315.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
