Lastafbryder OT400E04P, 4-polet, 400 A, bundmontage

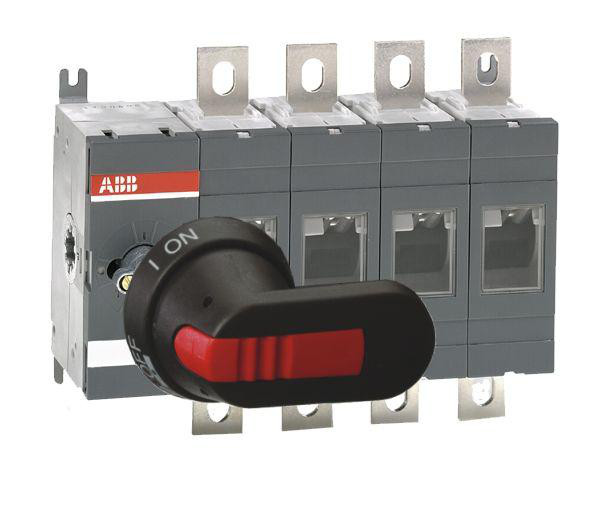

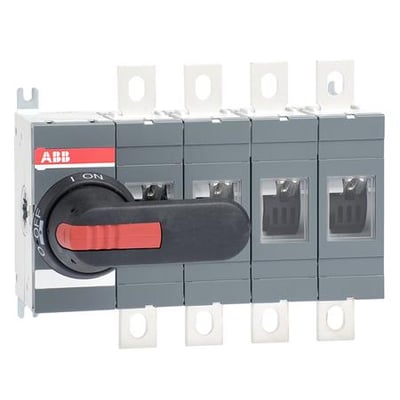

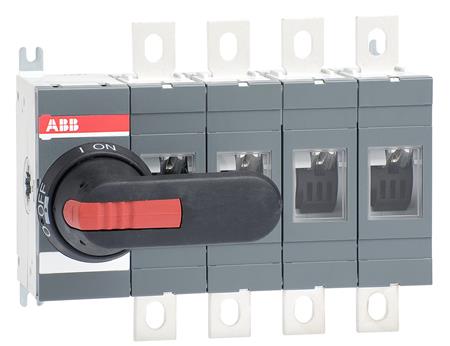

ABB OT400E04P 4-polet lastafbryder på 400 A med grå kapsling og langt sort drejegreb med rødt felt, set forfra.ABB OT400E04P 4-polet lastafbryder på 400 A set skråt forfra, med drejegrebet vendt ud mod beskueren.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet lastafbryder til bundmontage med 400 A mærkestrøm og 1000 V driftsspænding. Tilslutning med bolte og anvendelse som hovedafbryder eller motorafbryder. Læs mere…
  • Varenr.:
    2118752510
  • EAN nr.:
    6417019230788
  • Typenr.:
    1SCA022719R1810, OT400E04P
pr. stk. inkl. moms
2.528,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent, 4-polet lastafbryder OT400E04P til bundmontage efter IEC 60947-3. Produktet er angivet med 400 A mærkestrøm og kan anvendes som hovedafbryder, reparations- og vedligeholdelsesafbryder samt til motorbelastning. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens attributdata angiver, at produktet ikke er udført som sikkerhedsafbryder.

Produktet er en komplet enhed i grå plastkapsling med langt, sort drejegreb. Tilslutning af hovedstrømkredsen sker med bolte, og leverandørbeskrivelsen angiver tilslutning via en laske.

Tekniske data

  • Antal poler: 4
  • Antal brydere: 1
  • Mærkestrøm: 400 A
  • Nominel permanent strøm ved AC-21, 400 V: 400 A
  • Nominel permanent strøm ved AC-23, 400 V: 400 A
  • Nominel driftseffekt ved AC-23, 400 V: 230 kW
  • Nominel driftseffekt ved AC-3, 400 V: 220 kW
  • Koblingskapacitet ved 400 V: 230 kW
  • Leverandørbeskrivelsen angiver 400 A ved 690 V AC-23
  • Nominel korttidsstrøm Icw: 15 kA
  • Nominel isolations- og driftsspænding: 1000 V
  • Maksimal nominel driftsspænding Ue AC: 1000 V
  • Mål: 235 mm bred, 185 mm høj og 107 mm dyb
  • Kapsling: plast, grå
  • Beskyttelsesgrad for forsiden: IP00. Drejegrebet er angivet med IP65.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Montering og betjening

Akslen OHB95J12 kan justeres i dybden. Leverandøren oplyser, at grebet kan bestilles placeret til venstre, delvist centreret eller centreret – svarende til 1., 2. eller 3. række fra venstre. Den supplerende produktbeskrivelse angiver akselplacering til venstre.

Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributdata angiver samtidig 'Låsbar: Nej'.

  • Egnet til indbygning i fordeling: Ja
  • Egnet til gulvbefæstigelse: Ja; attributdata angiver samtidig 'Gulvmontage: Nej'
  • Udført som hovedafbryder: Ja
  • Udført som reparations-/vedligeholdelsesafbryder: Ja
  • Udført som sikkerhedsafbryder: Nej ifølge attributdata
  • Ikke udført som nødstopsudgave eller reverseringskontakt
  • Ingen integreret motordrift, og motordrift er ikke angivet som tilvalg
  • Ingen option for spændingsudløser
  • Ikke egnet til frontmontering med 4-huls eller centreret frontmontering

Medfølgende dele og identifikation

Leveres med sort ON-OFF-plastgreb OXP12X185, aksel OHB95J12 og monteringsbolte M10x30. Typebetegnelser: 1SCA022719R1810 og OT400E04P.

Specifikationer

  • Varenummer:
    2118752510
  • EAN nummer:
    6417019230788
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022719R1810, OT400E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    235.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    230.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    220.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    230.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    400.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    400.0 A
  • Nominel strøm IE:
    400.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
