Lastafbryder OT400E22P, 4-polet, 400 A, bundmontage

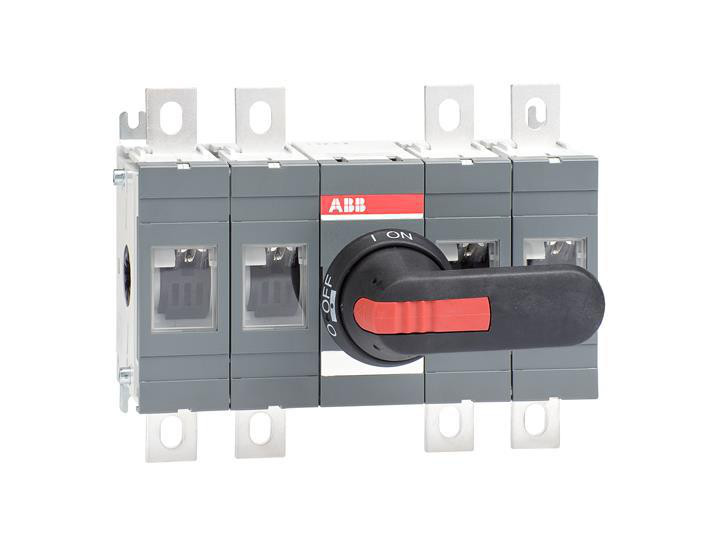

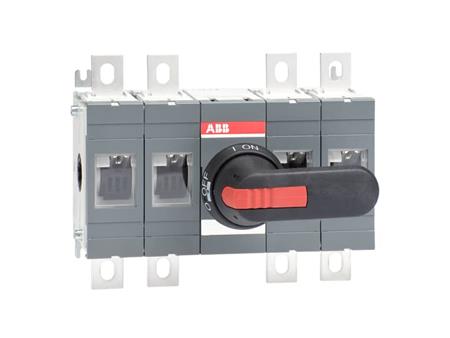

ABB OT400E22P 4-polet lastafbryder på 400 A med gråt kabinet og sort drejegreb med rød markering, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet, frontbetjent lastafbryder til bundmontage med 400 A mærkestrøm, boltforbindelse og 1000 V AC driftsspænding. Læs mere…
  • Varenr.:
    2118752536
  • EAN nr.:
    6417019235707
  • Typenr.:
    1SCA022727R5830, OT400E22P
pr. stk. inkl. moms
2.528,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent, 4-polet lastafbryder til bundmontage. Modellen OT400E22P indgår i OT-serien for 315–400 A og er beregnet til brug som hovedafbryder eller afbryder for motorbelastning. Den er udført som en komplet enhed i kapsling og er ikke udført som sikkerhedsafbryder.

Funktioner og montering

  • Bundmontage og tilslutning via lasker med boltforbindelse.
  • Leveres med sort ON-OFF-plasthåndtag OXP12X185, aksel OHB95J12 og monteringsbolte M10x30.
  • Akslen er justerbar i dybden og placeret mellem polerne.
  • Håndtagets placering kan bestilles til venstre, delvist centreret eller centreret – henholdsvis 1., 2. eller 3. række fra venstre.
  • Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. En produktattribut angiver samtidig, at afbryderen ikke er låsbar.
  • Egnet til indbygning i fordeling og angivet som egnet til gulvbefæstigelse. Produktattributten angiver samtidig, at den ikke er udført til gulvmontage.

Elektriske data

  • Nominel strøm: 400 A.
  • Nominel isolations- og driftsspænding samt maksimal driftsspænding Ue AC: 1000 V.
  • Nominel permanent strøm ved AC-21, 400 V: 400 A.
  • Nominel permanent strøm ved AC-23, 400 V: 400 A.
  • Nominel drifteffekt ved AC-23, 400 V: 230 kW.
  • Nominel drifteffekt ved AC-3, 400 V: 220 kW.
  • Koblingskapacitet ved 400 V: 230 kW.
  • Nominel korttids-strømstyrke Icw: 15 kA.
  • Yderligere leverandørdata angiver 400 A ved 690 V AC-23.

Udførelse og mål

  • Kapsling i plast med grå farve.
  • Mål: 240 mm bred, 185 mm høj og 107 mm dyb.
  • Sort, langt drejegreb. Grebet er angivet med IP65; kapslingens front er angivet med IP00.
  • Beskyttelsesgrad (NEMA): Andet.
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Ikke udført som nødstopsudgave eller reverseringskontakt. Motortræk, spændingsudløser og frontmontering med 4-huls- eller centreret montering er ikke angivet som muligheder.

Identifikation

Typebetegnelse: 1SCA022727R5830. Model: OT400E22P.

Specifikationer

  • Varenummer:
    2118752536
  • EAN nummer:
    6417019235707
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022727R5830, OT400E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    240.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    230.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    220.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    230.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    400.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    400.0 A
  • Nominel strøm IE:
    400.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
