- Varenr.:2118753302
- EAN nr.:6417019230801
- Typenr.:1SCA022719R2030, OT630E04P
Måske interessant?
Beskrivelse

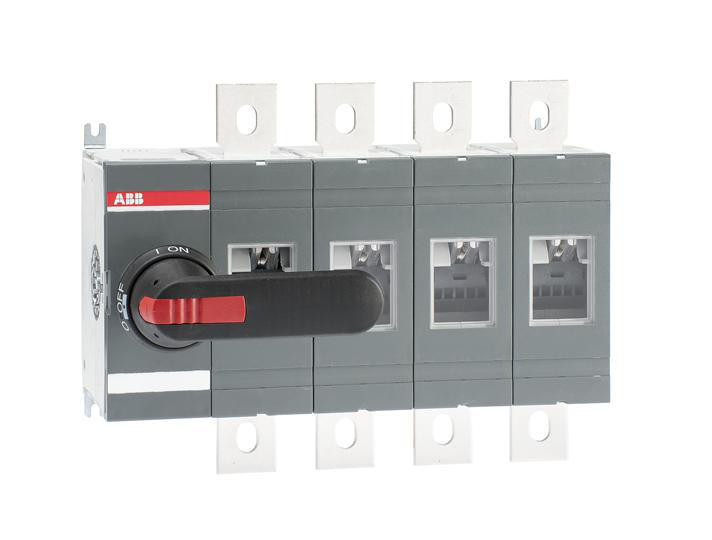

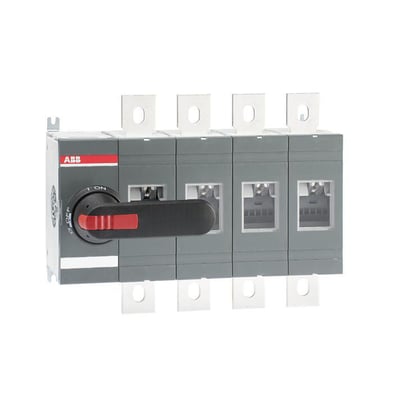

Lastafbryder til bundmontage
OT630E04P er en 4-polet, frontbetjent lastafbryder med en nominel strøm på 630 A. Den er beregnet til bundmontage og leveres som en komplet enhed i grå plastkapsling. Tilslutningen sker med bolte via en lask.
Leverandørteksten angiver anvendelse som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder ved motorbelastning. De tekniske attributter angiver, at produktet er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.
Tekniske data
- Type: OT630E04P
- Typebetegnelse: 1SCA022719R2030
- 4 poler og 1 afbryder
- Nominel strøm: 630 A
- Nominel isolations- og driftsspænding: 1000 V
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 630 A
- Leverandørens supplerende produkttekst angiver 630 A ved 690 V AC-23
- Nominel driftseffekt ved AC-3 og AC-23, 400 V: 355 kW
- Koblingskapacitet ved 400 V: 355 kW
- Nominel korttids-strømstyrke Icw: 20 kA
- Betinget nominel kortslutningsstrøm Iq: 80 kA
- Dimensioner: 331 mm bred, 250 mm høj og 140 mm dyb
- Kapsling: plast, grå
- Beskyttelsesklasse på forsiden: IP00. Grebet er angivet med IP65.
Betjening og montering
Lastafbryderen leveres med et sort ON-OFF-plasthåndtag OXP12X185, en aksel OHB125J12 og monteringsbolte M12x40. Den supplerende produkttekst angiver akselplacering til venstre. Akslen kan justeres i dybden.
Grebet kan ifølge leverandørteksten aflåses i OFF-position. I ON-position er lågen, som grebet er monteret i, aflåst. Produktets attributter angiver samtidig, at afbryderen ikke er låsbar.
Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre. Afbryderen er egnet til indbygning i en fordeler og til gulvbefæstigelse. Attributterne angiver ikke gulvmontage.
Funktioner og tilvalg
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Ingen integreret motordrift, og motordrift er ikke angivet som tilvalg
- Spændingsudløser er ikke angivet som tilvalg
- Ikke udført som reverseringskontakt eller nødstopsudgave
- Ikke egnet til frontmontering med 4-huls montage eller centreret frontmontering
- NEMA-beskyttelsesgrad: Andet
Specifikationer
-
Varenummer:2118753302
-
EAN nummer:6417019230801Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022719R2030, OT630E04PNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP00
-
Betinget norminel kortslutningsstrøm Iq:80.0 kA
-
Bredde:331.0 mm
-
Dybde:140.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:250.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:355.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:355.0 kW
-
Nominel drifteffekt på AC-23, 400V:355.0 kW
-
Nominel driftsspænding:1000 - 1000 V
-
Nominel kortstids-strømstyrke Icw:20.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:630.0 A
-
Nominel permanent strøm ved AC-23, 400 V:630.0 A
-
Nominel strøm IE:630.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
