Lastafbryder, 4-polet, 630 A, bundmontage, OT630E22P

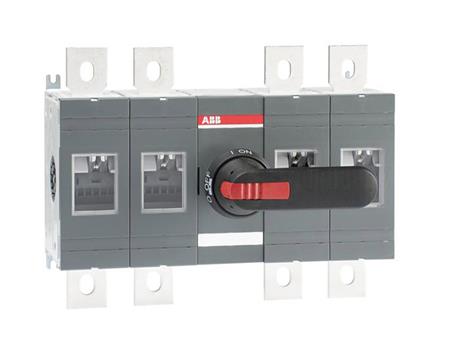

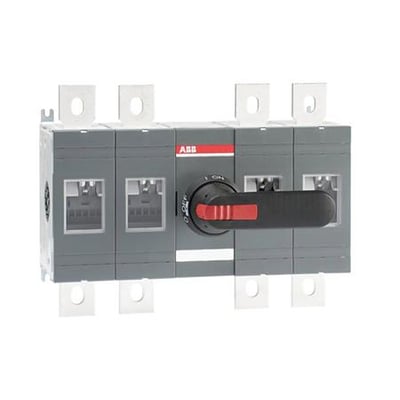

ABB OT630E22P 4-polet lastafbryder på 630 A set forfra med gråt kabinet og sort drejegreb med rød markering.ABB OT630E22P 4-polet lastafbryder på 630 A set skråt forfra, med sort drejegreb og synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv55,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet OT630E22P-lastafbryder til bundmontage, 630 A og 1000 V. Leveres med sort IP65 ON-OFF-greb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2118753328
  • EAN nr.:
    6417019245089
  • Typenr.:
    1SCA022753R4870, OT630E22P
pr. stk. inkl. moms
3.806,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent lastafbryder til bundmontage med 4 poler og en nominel strøm på 630 A. Modellen OT630E22P indgår i OT-serien, der omfatter 3- og 4-polede lastafbrydere fra 630 til 800 A. Tilslutning sker med boltforbindelse via en laske.

Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. Produktattributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Funktioner og montering

  • Bundmontage iht. IEC 60947-3.
  • Komplet enhed i plastkapsling med langt drejegreb.
  • Det sorte ON-OFF-plastgreb har betegnelsen OXP12X185. Akslen hedder OHB125J12 og kan justeres i dybden.
  • Leveres med monteringsbolte M12x40.
  • Grebet kan ifølge leverandørbeskrivelsen aflåses i OFF-position. I ON-position låses lågen, som grebet er monteret i. Attributdata angiver samtidig produktet som ikke-låsbar.
  • Grebets placering kan bestilles til venstre, delvist centreret eller centreret, svarende til række 1, 2 eller 3 fra venstre.
  • Egnet til indbygning i fordeler og til gulvbefæstigelse. Den er ikke angivet til gulvmontage.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V AC. Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Nominel strøm Ie: 630 A.
  • Nominel permanent strøm ved AC-21 og AC-23, 400 V: 630 A.
  • Nominel drifteffekt ved AC-23 og AC-3, 400 V: 355 kW. Koblingskapacitet ved 400 V: 355 kW.
  • Nominel korttids-strømstyrke Icw: 20 kA. Betinget nominel kortslutningsstrøm Iq: 80 kA.
  • Beskyttelsesgrad på forsiden: IP00. Grebet er IP65. NEMA-beskyttelsesgrad: Andet.
  • Mål: 331 mm bred, 140 mm dyb og 250 mm høj.
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Ikke udført som reverseringskontakt eller nødstopsudgave. Har ikke integreret motordrev, og motordrev eller spændingsudløser er ikke angivet som tilvalg.
  • Ikke egnet til frontmontering med 4-hulsfastgørelse eller centreret frontmontering.

Identifikation

Typebetegnelse: 1SCA022753R4870, OT630E22P. Varenummer: 2118753328. EAN: 6417019245089.

Specifikationer

  • Varenummer:
    2118753328
  • EAN nummer:
    6417019245089
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022753R4870, OT630E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Bredde:
    331.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    250.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    355.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    355.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    355.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    20.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    630.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    630.0 A
  • Nominel strøm IE:
    630.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
