Lastafbryder, 4-polet, 800 A, bundmontage, OT800E04P

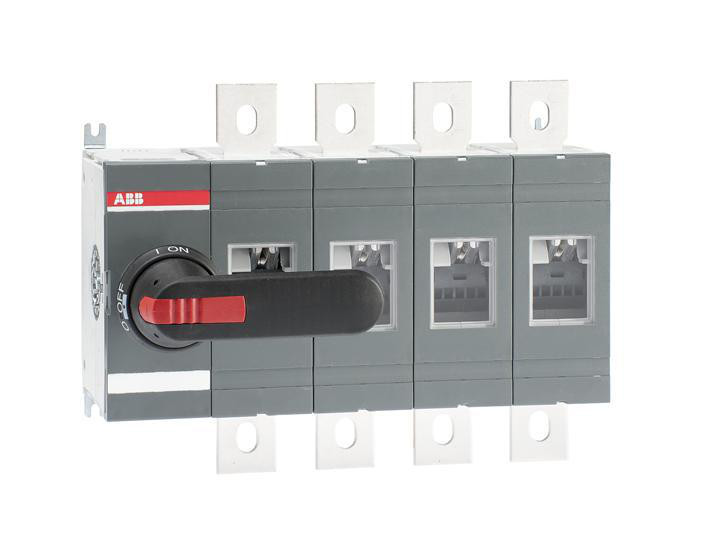

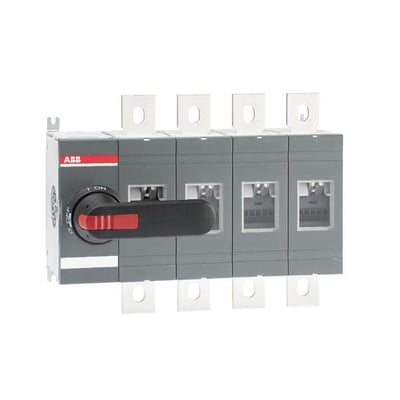

ABB OT800E04P er en 4-polet lastafbryder med gråt hus og langt sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv55,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet, frontbetjent lastafbryder til bundmontage med 800 A mærkestrøm og 1000 V driftsspænding. Greb, aksel og monteringsbolte medfølger. Læs mere…
  • Varenr.:
    2118753344
  • EAN nr.:
    6417019230818
  • Typenr.:
    1SCA022719R2110, OT800E04P
pr. stk. inkl. moms
8.326,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent lastafbryder til bundmontage, type OT800E04P. Afbryderen er 4-polet og har en mærkestrøm på 800 A. OT-serien omfatter 3- og 4-polede modeller i området 630–800 A. Den kan anvendes som hovedafbryder, ved motorbelastning og til reparation og vedligeholdelse.

Funktioner og tilslutning

  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.
  • Tilslutning via lasker med boltforbindelse.
  • Leveres som komplet enhed i kapsling med sort ON/OFF-plastgreb OXP12X185, aksel OHB125J12 og monteringsbolte M12x40.
  • Grebets beskyttelsesgrad er IP65. Forsidens angivne beskyttelsesklasse er IP00.
  • Grebets OFF-position kan aflåses. I ON-position låses lågen, som grebet er monteret i.
  • Akslen kan justeres i dybden. En supplerende produktbeskrivelse angiver akselplacering til venstre.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V. Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Nominel strøm: 800 A. Nominel permanent strøm ved AC-21 og AC-23, 400 V: 800 A.
  • Nominel drifteffekt ved AC-3 og AC-23, 400 V: 450 kW. Koblingskapacitet ved 400 V: 450 kW.
  • Nominel korttidsstrøm Icw: 20 kA. Betinget nominel kortslutningsstrøm Iq: 80 kA.
  • En supplerende produktbeskrivelse angiver 800 A ved 690 V AC-23.
  • Mål: bredde 331 mm, højde 250 mm og dybde 140 mm.
  • Ét brydeelement. Ingen NO-, NC- eller skiftefunktion-hjælpekontakter.
  • Ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt. Ingen integreret motordrift, mulighed for motordrev eller option for spændingsudløser.
  • Ikke egnet til frontmontering med 4-hulsmontering eller centreret frontmontering. Angivet som egnet til indbygning i fordeler og til gulvbefæstigelse; gulvmontage er angivet som nej.
  • Beskyttelsesgrad (NEMA): Andet.

Identifikation

Typenumre: 1SCA022719R2110 og OT800E04P. Produktnummer: 2118753344. EAN: 6417019230818. Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position; produktegenskaben “låsbar” er samtidig angivet som nej.

Specifikationer

  • Varenummer:
    2118753344
  • EAN nummer:
    6417019230818
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022719R2110, OT800E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Bredde:
    331.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    250.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    450.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    450.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    450.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    20.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    800.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    800.0 A
  • Nominel strøm IE:
    800.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
