- Varenr.:2119750090
- EAN nr.:6417019230757
- Typenr.:1SCA022718R9830, OT600U03P
Måske interessant?
Beskrivelse
Produktbeskrivelse

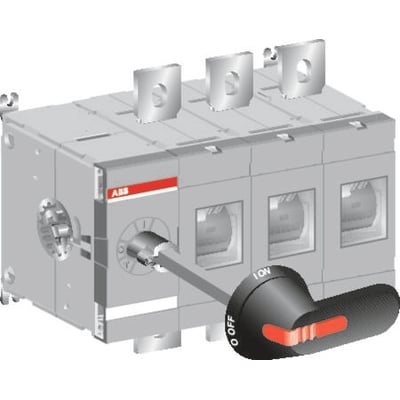

Frontbetjent 3-polet lastafbryder, type OT600U03P, til bundmontage og til UL/CSA-markedet. Leverandørdata angiver godkendelse iht. UL 98, CSA 22-2 # 4 og IEC 60947-3. Afbryderen kan ifølge leverandørbeskrivelsen anvendes som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning.
Tekniske data
- Nominel strøm: 600 A
- Nominel isolations- og driftsspænding: 1000 V
- Yderligere leverandørdata angiver 600 A ved 600 V
- Nominel permanent strøm ved AC-21, 400 V: 800 A
- Nominel permanent strøm ved AC-23, 400 V: 800 A
- Nominel driftseffekt ved AC-23, 400 V: 450 kW
- Koblingskapacitet ved 400 V: 450 kW
- Nominel korttidsstrøm Icw: 20 kA
- Tilslutning via laske og boltforbindelse
- Komplet enhed i kapsling af plast, grå
- Mål: 266 mm bred, 250 mm høj og 140 mm dyb
- Én afbryder; ingen NO-, NC- eller skiftekontakter
Betjening og medfølgende dele

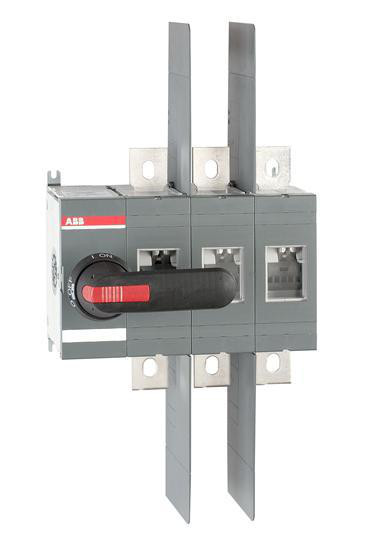

Afbryderen leveres med sort ON/OFF-plasthåndtag OHB125J12, aksel OXP12X185 og monteringsbolte M12x40. Håndtaget er et langt drejegreb, og akslen kan justeres i dybden. Håndtaget er angivet med IP65 samt NEMA 1, 3R og 12. Afbryderens forside er angivet med IP00.
Leverandørbeskrivelsen oplyser, at håndtaget kan aflåses i OFF-position, og at lågen, hvor håndtaget er monteret, er aflåst i ON-position. Attributten 'Låsbar' er samtidig angivet som nej.
Montering og funktioner
- Egnet til indbygning i fordelingstavle og til gulvbefæstigelse
- Angivet som reparations-/vedligeholdelsesafbryder og hovedafbryder
- Ikke udført som sikkerhedsafbryder ifølge attributterne; leverandørbeskrivelsen angiver dog anvendelse som sikkerhedsafbryder
- Ikke udført som reverseringskontakt eller nødstopudgave
- Har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser
- Ikke egnet til frontmontering med 4 huller eller centermontering
- Gulvmontage er angivet som nej
Identifikation
Typenumre: 1SCA022718R9830 og OT600U03P. Varenummer: 2119750090. EAN: 6417019230757.
Specifikationer
-
Varenummer:2119750090
-
EAN nummer:6417019230757Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022718R9830, OT600U03PNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP00
-
Bredde:266.0 mm
-
Dybde:140.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:250.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:450.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:450.0 kW
-
Nominel driftsspænding:1000 - 1000 V
-
Nominel kortstids-strømstyrke Icw:20.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:800.0 A
-
Nominel permanent strøm ved AC-23, 400 V:800.0 A
-
Nominel strøm IE:600.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Boltforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
