- Varenr.:2119751031
- EAN nr.:6417019392066
- Typenr.:1SCA105076R1001, OT60F3
Måske interessant?
Beskrivelse
Produktbeskrivelse

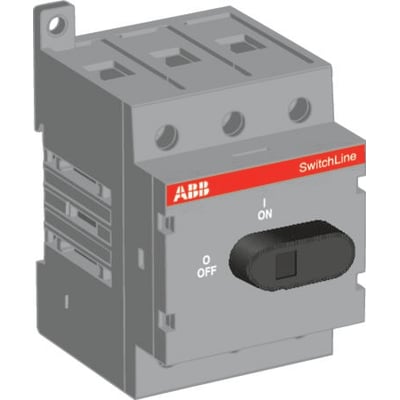

Frontbetjent, 3-polet lastafbryder i OT 30F3–60F3A-serien. Denne model er OT60F3, type 1SCA105076R1001. Afbryderen har 1-0-funktion, er beregnet til bundmontering og leveres som komplet enhed i kapsling. Den er angivet til UL- og CSA-markedet.
Leverandørbeskrivelsen angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. De tekniske attributter angiver den som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som udført sikkerhedsafbryder.
Tekniske data
- Mærkestrøm (Ie): 60 A
- Mærkestrøm ved AC-21, 400 V: 63 A
- Mærkestrøm ved AC-23, 400 V: 63 A
- Mærkedriftseffekt ved AC-23, 400 V: 37 kW
- Koblingskapacitet ved 400 V: 37 kW
- Angivet strøm ved AC-22, 690 V: 60 A
- Nominel isolations- og driftsspænding: 750 V
- Maks. nominel driftsspænding Ue AC: 750 V
- Nominel korttidsstrøm Icw: 2,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Beskyttelsesklasse på forsiden: IP20
- Tilslutning af hovedstrømkreds: Skrueforbindelse
- Kontrolelement: Sort; betjeningselement af anden type
- Dimensioner: 70 mm bred, 74 mm dyb og 100 mm høj
- Antal brydere: 1
- Hjælpekontakter: Ingen NO-, NC- eller skiftekontakter
- Godkendelser og standarder: UL 98, CSA 22-2 nr. 4 og IEC 60947-3
- NEMA-beskyttelsesgrad: Andet
Montering og udførelse
Afbryderen er beregnet til bundmontering og er egnet til gulvbefæstigelse og indbygning i fordeler. Den er ikke egnet til frontmontering i center eller med 4-hulsmontering. Beskrivelsen angiver, at den leveres uden drejegreb og aksel, med venstre udførelse.
- Ikke låsbar
- Intet integreret motordrev og ingen mulighed for motordrev som tilvalg
- Ingen mulighed for spændingsudløser
- Ikke udført som nødstop eller reverseringskontakt
Identifikation
- Typenummer: 1SCA105076R1001
- Model: OT60F3
- Produktnummer: 2119751031
- EAN: 6417019392066
Specifikationer
-
Varenummer:2119751031
-
EAN nummer:6417019392066Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA105076R1001, OT60F3Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:70.0 mm
-
Dybde:74.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Højde:100.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:37.0 kW
-
Låsbar:Nej
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:37.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:63.0 A
-
Nominel permanent strøm ved AC-23, 400 V:63.0 A
-
Nominel strøm IE:60.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
