Lastafbryder OT63F4N2, 63 A, 4-polet, 1-0

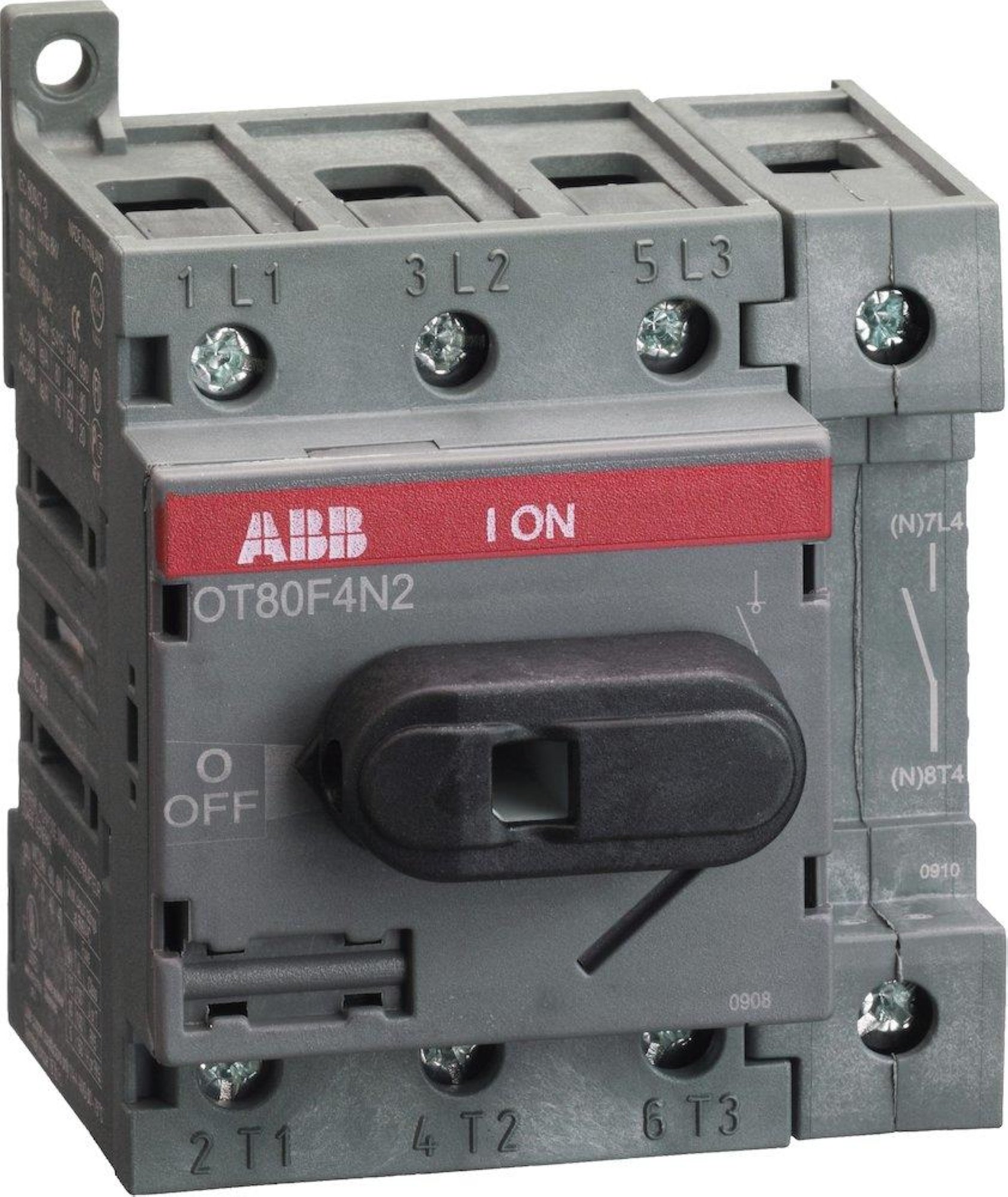

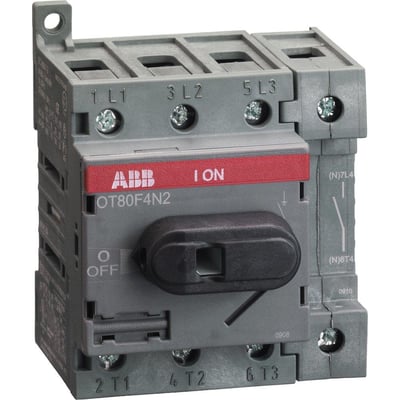

ABB-lastafbryder OT63F4N2 med fire poler og sort drejegreb; den viste front er mærket OT80F4N2.ABB-lastafbryder OT63F4N2 set lige forfra med fire poler, sort drejegreb og synlige monteringsører.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
4-polet lastafbryder på 63 A til bund- eller DIN-skinnemontage. IP20, skrueforbindelse og 750 V nominel spænding. Læs mere…
  • Varenr.:
    2119750469
  • EAN nr.:
    6417019393094
  • Typenr.:
    1SCA105365R1001, 2119750469, OT63F4N2
pr. stk. inkl. moms
266,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Lastafbryder OT63F4N2 er en 4-polet, frontbetjent afbryder med 1-0-positioner og en mærkstrøm på 63 A. Produktserien omfatter 3- og 4-polede lastafbrydere fra 16 til 125 A. Denne model er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder og kan anvendes til motorbelastning. Leverandørteksten nævner også sikkerhedsafbrydere som anvendelse for serien, men denne model er ikke udført som sikkerhedsafbryder.

Tekniske data

  • Poltal: 4
  • Mærkstrøm: 63 A
  • Nominel isolations- og driftsspænding: 750 V
  • Maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel permanent strøm ved AC-23, 400 V: 63 A
  • Nominel driftseffekt ved AC-3, 400 V: 22 kW
  • Nominel driftseffekt ved AC-23, 400 V: 22 kW
  • Leverandørdata angiver 63 A ved 690 V AC-22
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Beskyttelsesgrad på forsiden: IP20
  • Tilslutning: skrueforbindelse
  • Kapsling: plast, sort
  • Mål: 70 mm bred, 91,5 mm høj og 72,5 mm dyb
  • Enhedskonstruktion: komplet enhed i kapsling
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • NEMA-beskyttelsesgrad: Andet, som angivet i produktdata

Montering og tilslutning

Afbryderen er beregnet til bund- eller DIN-skinnemontage og er egnet til indbygning i fordeling. Produktdata angiver, at den ikke er beregnet til gulvmontage, men er egnet til gulvbefæstigelse. Udførelsen er angivet som venstre. Drejegreb og aksel medfølger ikke og skal bestilles separat. Al-ledere må kun tilsluttes via kabelklemme eller pindbolt.

Funktioner og udførelse

  • Udført som hovedafbryder: ja
  • Udført som reparations-/vedligeholdelsesafbryder: ja
  • Udført som sikkerhedsafbryder: nej
  • Låsbar: nej
  • Integreret motordrev eller motordrev som tilvalg: nej
  • Mulighed for spændingsudløser: nej
  • Udført som reverseringskontakt eller nødstop: nej
  • Egnet til frontmontering med 4 huller eller centermontering: nej

Identifikation

Typebetegnelser: OT63F4N2 og 1SCA105365R1001. Produktnummer: 2119750469. EAN: 6417019393094. Toldkode: 85365080. Oprindelsesland: FI.

Specifikationer

  • Varenummer:
    2119750469
  • EAN nummer:
    6417019393094
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105365R1001, 2119750469, OT63F4N2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    72.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    91.5 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    22.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    63A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    22.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    22.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    4P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
