- Varenr.:2119750485
- EAN nr.:6417019393179
- Typenr.:1SCA105381R1001, OT63F8
Måske interessant?
Beskrivelse

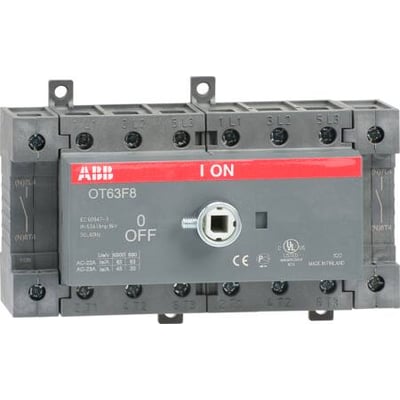

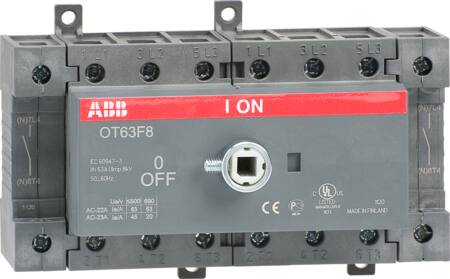

Frontbetjent 8-polet lastafbryder med 1-0-position og en nominel strøm på 63 A. Produktserien omfatter modeller fra 16 til 125 A med 6 eller 8 poler. Denne model kan anvendes som hovedafbryder, ved reparations- og vedligeholdelsesarbejde samt til motorbelastning. Data angiver, at modellen ikke er udført som sikkerhedsafbryder.
Montering og tilslutning
Lastafbryderen er beregnet til bund- eller DIN-skinnemontage og leveres uden drejegreb og aksel. Hovedstrømkredsen tilsluttes med skrueforbindelse. Aluminiumledere må kun tilsluttes via kabelklemme eller pindbolt.
Tekniske data
- Nominel strøm: 63 A
- Antal poler: 8
- Nominel isolations- og driftsspænding: 750 V
- Leverandørdata angiver desuden 63 A ved 690 V AC-22
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 63 A
- Nominel driftseffekt ved AC-3 og AC-23, 400 V: 22 kW
- Koblingskapacitet ved 400 V: 22 kW
- Nominel korttidsstrøm Icw: 1,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Kapslingsklasse på forsiden: IP20
- Enhedskonstruktion: komplet enhed i kapsling
- Kapslingsmateriale: plastik; kapslingsfarve: grå
- Kontrolelementets farve: sort
- Mål: bredde 140 mm, højde 91,5 mm og dybde 84,5 mm
- Antal brydere: 1
- Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Ikke låsbar; uden integreret motordrev, mulighed for motordrev eller option for spændingsudløser
- Ikke udført som nødstop eller reverseringskontakt
- Egnet til indbygning i fordeler og angivet som egnet til gulvbefæstigelse; data angiver samtidig, at den ikke er til gulvmontage
- NEMA-beskyttelsesgrad: andet
- Standard: IEC 60947-3
Identifikation
- Typebetegnelse: 1SCA105381R1001
- Model: OT63F8
- Produktnummer: 2119750485
- EAN: 6417019393179
Specifikationer
-
Varenummer:2119750485
-
EAN nummer:6417019393179Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA105381R1001, OT63F8Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:8.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:140.0 mm
-
Dybde:84.5 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:91.5 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:22.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:22.0 kW
-
Nominel drifteffekt på AC-23, 400V:22.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:1.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:63.0 A
-
Nominel permanent strøm ved AC-23, 400 V:63.0 A
-
Nominel strøm IE:63.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
