Lastafbryder OT80FT4N2, 80 A, 1-0, 4-polet

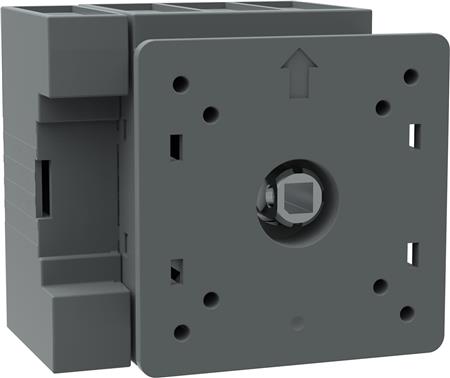

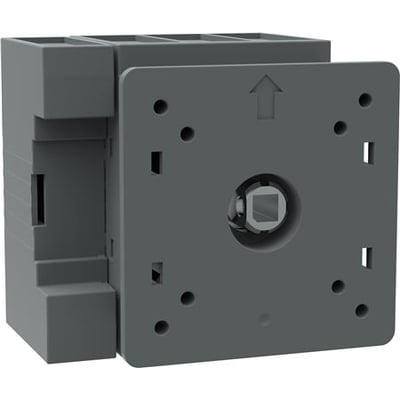

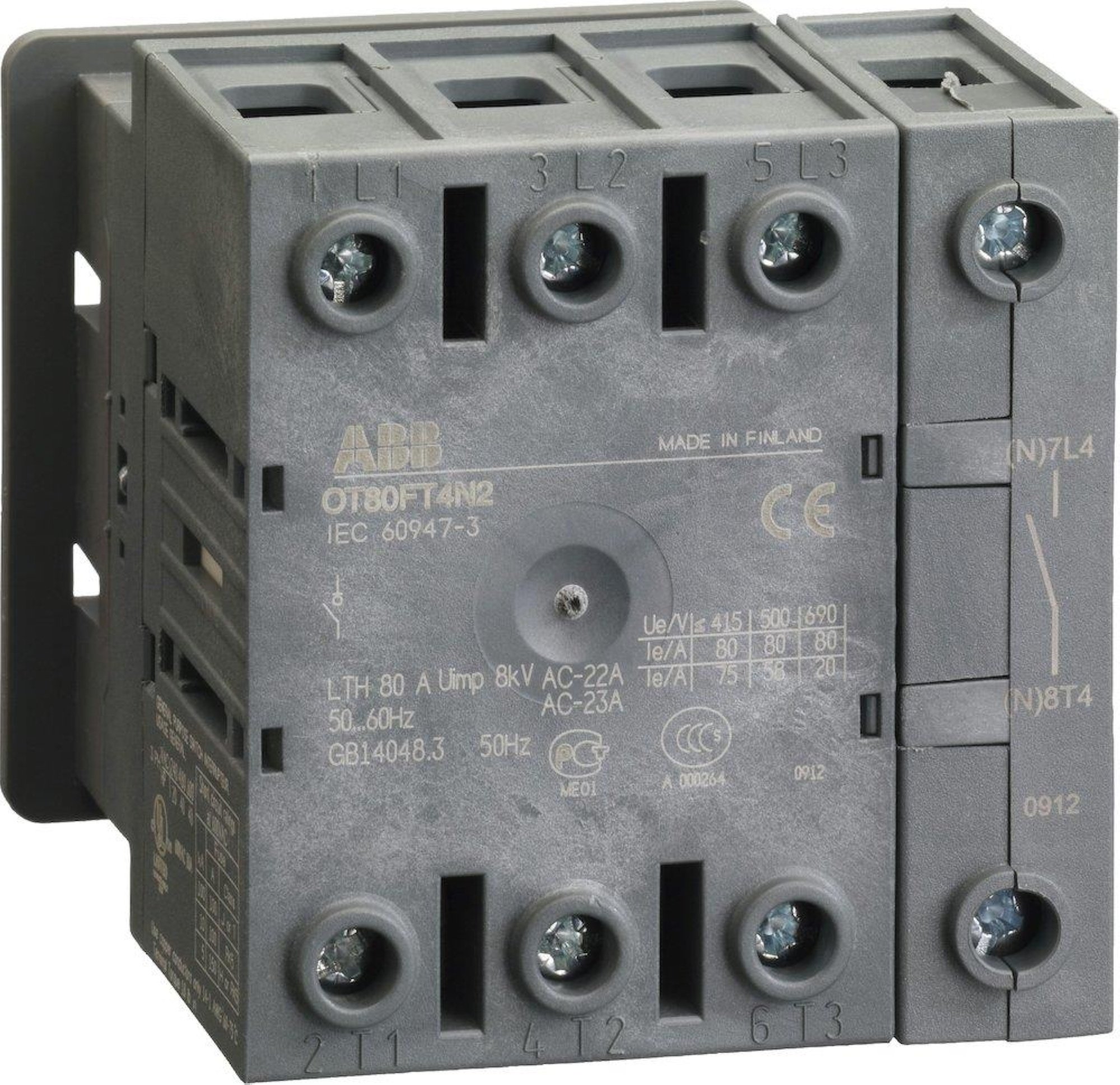

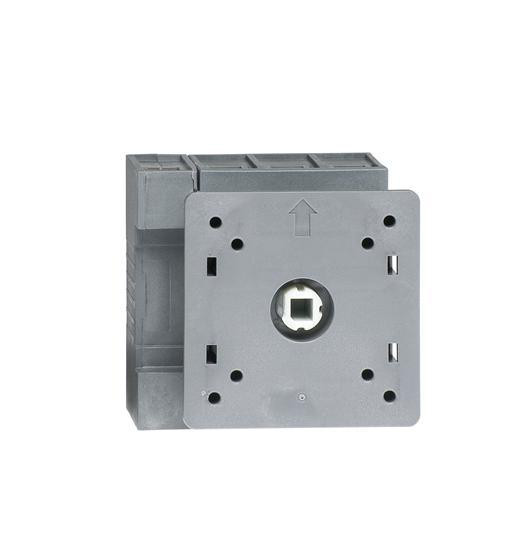

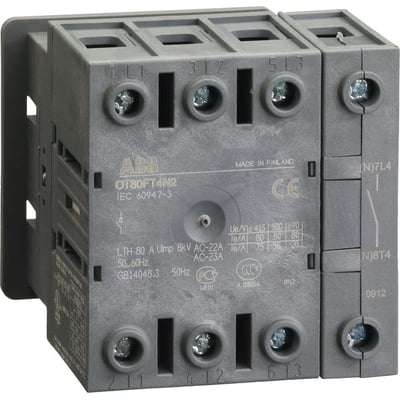

ABB OT80FT4N2 lastafbryder på 80 A med fire poler, set skråt forfra med synlige skrueklemmer og mærkning.ABB OT80FT4N2 lastafbryder på 80 A set bagfra med firkantet betjeningsfatning, pil og monteringshuller.ABB OT80FT4N2 lastafbryder på 80 A set lige bagfra med firkantet betjeningsfatning og monteringshuller.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 24/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 24/11
GLS Erhverv49,00 kr.Tirsdag d. 24/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 24/11
Direkte levering149,00 kr.Mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 23/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet lastafbryder på 80 A til hoved- og vedligeholdelsesafbrydning. Til montering på bund eller DIN-skinne og med skrueforbindelse. Læs mere…
  • Varenr.:
    2119751109
  • EAN nr.:
    6417019394589
  • Typenr.:
    1SCA105499R1001, 2119751109, OT80FT4N2
pr. stk. inkl. moms
392,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

OT80FT4N2 er en 4-polet lastafbryder med 1-0-kobling og en mærkestrøm på 80 A. Den er angivet som egnet til brug som hovedafbryder og reparations- eller vedligeholdelsesafbryder. OT-serien omfatter 3- og 4-polede lastafbrydere fra 16 til 125 A.

Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Attributterne angiver dog, at denne enhed ikke er udført som sikkerhedsafbryder.

Montering og tilslutning

  • Frontmonteret; angivet til montering på bund eller DIN-skinne.
  • Leverandørdata angiver også lågemontage uden drejegreb.
  • Komplet enhed i kapsling, egnet til indbygning i en fordeler.
  • Skrueforbindelse til hovedstrømkredsen. Al-ledere må kun tilsluttes via kabelklemme eller pindbolt.
  • Sort enhed og sort betjeningselement.
  • Mål: 70 mm bred, 72 mm høj og 69 mm dyb.
  • Beskyttelsesklasse på forsiden: IP20. NEMA-klassifikation: Andet.

Tekniske data

  • 4 poler og én bryder; ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Mærkestrøm: 80 A. Permanent strøm ved AC-21, 400 V: 80 A.
  • Permanent strøm ved AC-23, 400 V: 75 A.
  • Nominel drifteffekt ved 400 V: 37 kW ved AC-3 og 37 kW ved AC-23. Koblingskapacitet ved 400 V: 37 kW.
  • Nominel isolations- og driftsspænding: 750 V. Maksimal nominel driftsspænding Ue AC: 750 V.
  • En yderligere angivet mærkning er 80 A ved 690 V AC-22.
  • Nominel korttidsstrøm Icw: 1,5 kA. Betinget nominel kortslutningsstrøm Iq: 50 kA.
  • Typebetjeningselement: Andet.

Udførelse og typeoplysninger

Enheden er ikke låsbar og har ikke integreret motordrev, mulighed for motordrev eller mulighed for spændingsudløser. Den er ikke udført som nødstopudgave eller reverseringskontakt og er ikke beregnet til gulvmontage, gulvbefæstigelse eller frontmontering med center- eller 4-hulsmontering.

Typebetegnelser: OT80FT4N2 og 1SCA105499R1001. Produktnummer: 2119751109. Standarden i leverandørbeskrivelsen er IEC 60947-3.

Specifikationer

  • Varenummer:
    2119751109
  • EAN nummer:
    6417019394589
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105499R1001, 2119751109, OT80FT4N2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    69.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    72.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    80A
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    75.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    4P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
