ABB Lastafbryder OT100G2-4BSN2, 4-polet, 100 A

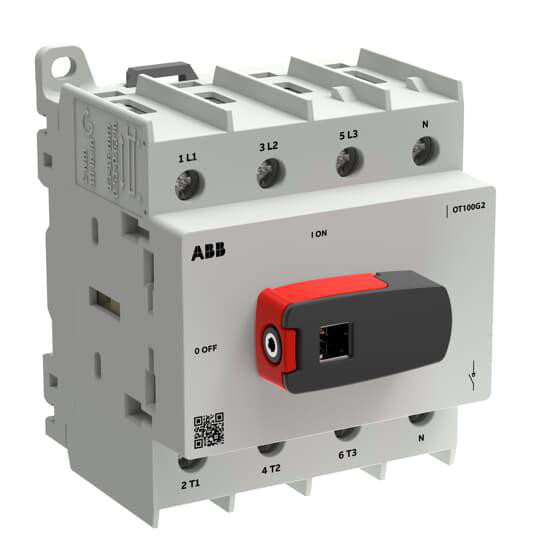

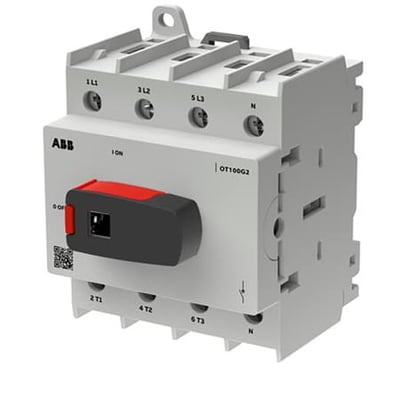

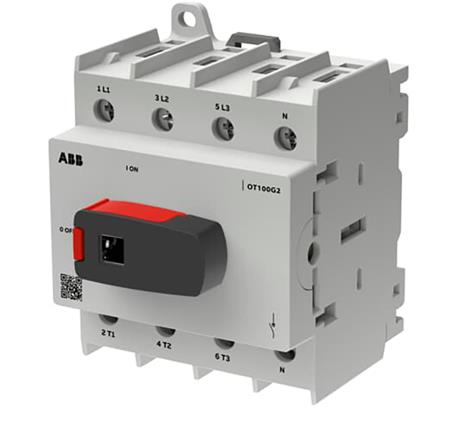

ABB OT100G2-4BSN2 4-polet lastafbryder på 100 A med sort og rød drejebetjening, set skråt forfra.ABB OT100G2-4BSN2 4-polet lastafbryder på 100 A set fra en anden skrå vinkel med tilslutningsskruerne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB OT-Plus-lastafbryder med 100 A mærkestrøm, IP20-front, skrueforbindelser og plastkapsling. Maks. driftsspænding 800 V AC. Læs mere…
  • Varenr.:
    5401041697
  • EAN nr.:
    6417019925929
  • Typenr.:
    1SCA162557R1001, OT100G2-4BSN2
pr. stk. inkl. moms
391,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

ABB OT100G2-4BSN2 er en 4-polet lastafbryder i OT-Plus-serien, der er beregnet til distributions- og underdistributionsapplikationer. Serien omfatter modeller fra 63 A til 160 A med 3-, 4-, 6- og 8-polede konfigurationer. Denne model er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.

Lastafbryderen har en fjerde pol med justerbar timing, som muliggør early-make/late-break-funktion ved kobling af følsomt udstyr. Leverandørdata angiver op til 27 % lavere varmetab for OT-Plus-serien.

Tekniske specifikationer

  • Antal poler: 4
  • Nominel strøm IE: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 80 A i hoveddataene og 100 A i supplerende data
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Supplerende produktbetegnelse angiver 80 A ved 415 V AC-22
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Maks. nominel driftsspænding Ue AC: 800 V; nominel driftsspænding er angivet som 800–800 V
  • Beskyttelsesklasse på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet
  • Kapsling: plast; kontrolelement: sort
  • Tilslutning til hovedstrømkredsen: skrueforbindelse
  • Komplet enhed i kapsling med én bryder; egnet til indbygning i fordeler
  • Mål: 70 mm bred, 91,5 mm høj og 73 mm dyb
  • Betjeningselementets type er angivet som Andet

Udførelse og tilslutningsmuligheder

  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder
  • Ingen NO-, NC- eller skiftekontakter
  • Ikke låsbar og ikke udført som nødstopsudgave, reverseringskontakt eller sikkerhedsafbryder
  • Intet integreret motordrev, og motordrev tilbydes ikke som option
  • Spændingsudløser tilbydes ikke som option
  • Ikke egnet til frontmontering i center eller til 4-huls frontmontering
  • Supplerende produktbetegnelse angiver bund- og DIN-skinnemontage

Produktidentifikation

  • Typebetegnelser: OT100G2-4BSN2 og 1SCA162557R1001
  • Produktnummer: 5401041697
  • EAN: 6417019925929

Specifikationer

  • Varenummer:
    5401041697
  • EAN nummer:
    6417019925929
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA162557R1001, OT100G2-4BSN2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    73.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    91.5 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    False
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
