ABB Lastafbryder OT100G2-4DSN2, 4-polet

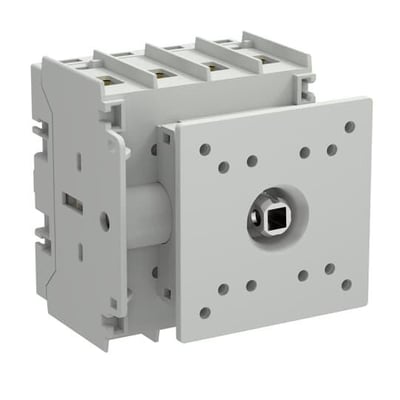

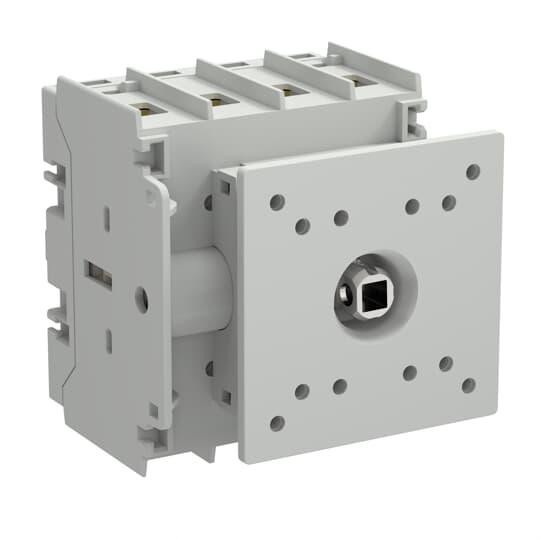

ABB OT100G2-4DSN2 4-polet lastafbryder i grå, set skråt forfra med fire tilslutninger og central betjeningsaksel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-lastafbryder til hovedafbrydelse og vedligeholdelse. 100 A ved AC-21, 400 V. Til lågemontage; betjeningsgreb medfølger ikke. Læs mere…
  • Varenr.:
    5401041723
  • EAN nr.:
    6417019926018
  • Typenr.:
    1SCA162566R1001, OT100G2-4DSN2
pr. stk. inkl. moms
381,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

ABB OT100G2-4DSN2 er en 4-polet lastafbryder i OT-Plus-serien. Den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder og er egnet til indbygning i fordelingstavler. Modellen er beregnet til lågemontage, og betjeningsgreb medfølger ikke.

OT-Plus-serien omfatter lastadskillere til distributions- og underdistributionsapplikationer fra 63 A til 160 A i 3-, 4-, 6- og 8-polede konfigurationer. Serien har justerbar timing af fjerde pol med mulighed for early-make/late-break-funktionalitet til kobling af følsomt udstyr.

Tekniske data

  • Antal poler: 4
  • Nominel strøm IE: 100 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW
  • Koblingskapacitet ved 400 V: 45 kW
  • Angivet strøm ved AC-22, 415 V: 80 A
  • Nominel driftsspænding: 800 V; maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttids-strømstyrke Icw: 1,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Beskyttelsesklasse på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet
  • Kapslingsmateriale: plastik
  • Udførelse: komplet enhed i kapsling med én bryder
  • Mål: bredde 76 mm, højde 81 mm, dybde 70 mm

Udførelse og tilslutningsmuligheder

  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion
  • Uden integreret motordrev; motordrev kan ikke tilvælges
  • Uden mulighed for spændingsudløser
  • Ikke låsbar
  • Ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt
  • Ikke egnet til frontmontering i center eller 4-hulsmontering
  • Betjeningselementets type er angivet som andet

Identifikation

  • Typebetegnelse: OT100G2-4DSN2
  • ABB-type: 1SCA162566R1001
  • Produktnummer: 5401041723
  • EAN: 6417019926018

Specifikationer

  • Varenummer:
    5401041723
  • EAN nummer:
    6417019926018
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA162566R1001, OT100G2-4DSN2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    76.0 mm
  • Dybde:
    70.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Højde:
    81.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    False
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
