Lastadskiller Interpact INS630, 630 A, 4-polet, type 31115

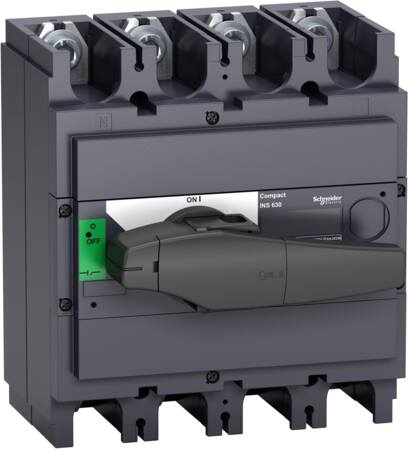

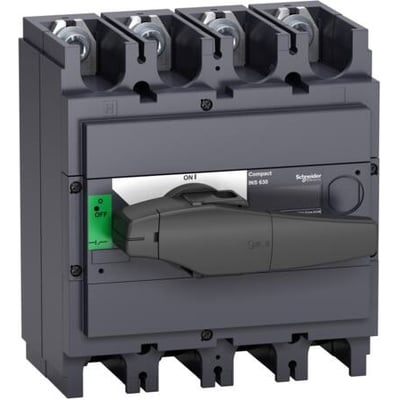

Schneider Electric Interpact INS630-lastadskiller, 630 A og 4-polet, set skråt forfra med langt sort drejegreb.Schneider Electric Interpact INS630-lastadskiller, 630 A og 4-polet, set forfra med tilslutningerne synlige.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11
GLS Erhverv55,00 kr.Fredag d. 20/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
4-polet Interpact INS630-lastadskiller til AC og DC, med mærkestrøm på 630 A, låsbart langt drejegreb og IP40 på fronten. Læs mere…
  • Varenr.:
    3319311157
  • EAN nr.:
    3303430311157
  • Typenr.:
    31115
pr. stk. inkl. moms
8.530,00 kr.

Måske interessant?

Beskrivelse

Lastadskiller til AC og DC

Interpact INS630 er en 4-polet lastadskiller i Compact-sortimentet til kontrol og afbrydelse af elektriske kredsløb. Den er beregnet til brug i blandt andet industri- og kontorbygninger og kan indgå i omkobling, kapslede sikkerhedsadskillere, adskillere i modulkapslinger og automationskapslinger. Serien anvendes også i løsninger med adskillere til nødstop; denne model er dog ikke udført som nødstopudgave.

  • Type: INS630, type 31115
  • Mærkestrøm (Ie): 630 A
  • Netværkstype: AC og DC
  • Netfrekvens: 50/60 Hz
  • Nominel driftsspænding: op til 690 V AC eller 250 V DC
  • Impulsmodstandsspænding (Uimp): 8 kV i henhold til IEC 60947-3
  • Kontaktpositionsindikator: ja
  • Synlig adskillelse: nej

Mærkedata for AC og DC

Ved AC-22A og AC-23A er den nominelle strøm 630 A ved hver af følgende spændinger og frekvens: 220/240 V, 380/415 V, 440/480 V, 480 V NEMA, 500/525 V og 660/690 V AC, 50/60 Hz.

  • DC-22A: 550 A ved 125 V DC med 2 poler i serie og ved 250 V DC med 4 poler i serie
  • DC-23A: 550 A ved 125 V DC med 2 poler i serie og ved 250 V DC med 4 poler i serie
  • DC-23B: 630 A ved 125 V DC med 2 poler i serie og ved 250 V DC med 4 poler i serie
  • Nominel permanent strøm ved AC-21, 400 V: 63 A
  • Nominel permanent strøm ved AC-23, 400 V: 630 A
  • Nominel driftseffekt ved AC-23, 400 V: 315 kW
  • Nominel korttidsstrøm (Icw): 20 kA
  • Betinget nominel kortslutningsstrøm (Iq): 150 kA
  • Nominel kortslutningskapacitet (Icm): 330 kA ved 690 V AC, 50/60 Hz med opstrøms beskyttelse med afbryder; 50 kA ved 690 V AC, 50/60 Hz for lastadskilleren alene

Udførelse og montering

Lastadskilleren har fastmonteret indbygningselement i standardudførelse med fronttilslutninger. Hovedstrømskredsen tilsluttes med skrueforbindelser. Betjeningen sker med et langt, sort drejegreb, og enheden kan låses.

  • Antal poler: 4
  • Antal brydere: 1
  • Hjælpekontakter med skiftefunktion: 4
  • Hjælpekontakter, NO: 0
  • Hjælpekontakter, NC: 0
  • Kapslingsmateriale: plastik
  • Kapslingsfarve og farve på betjeningselement: sort
  • Beskyttelsesklasse på fronten: IP40
  • Mål: højde 205 mm, bredde 185 mm, dybde 130 mm
  • Egnet til frontmontering i center og til frontmontering med 4-huls mønster
  • Egnet til indbygning i fordeler og til gulvbefæstigelse; ikke udført til gulvmontage
  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder

Funktioner og tilvalg

Modellen er ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopudgave. Den har ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges. Den leveres uden formonteret kabling og er ikke egnet til mellemmontage.

Specifikationer

  • Varenummer:
    3319311157
  • EAN nummer:
    3303430311157
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    31115
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    4.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesklasse (IP) forside:
    IP40
  • Betinget norminel kortslutningsstrøm Iq:
    150.0 kA
  • Bredde:
    185.0 mm
  • Dybde:
    130.0 mm
  • Egnet til front montering 4-hul:
    Ja
  • Egnet til front montering center:
    Ja
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    205.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Sort
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    315.0 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortstids-strømstyrke Icw:
    20.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    630.0 A
  • Nominel strøm IE:
    630.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    Schneider Electric
