- Varenr.:5401066039
- EAN nr.:7340060555069
- Typenr.:06150-13-B200
Måske interessant?
Beskrivelse
Fleksibel monteringsledning til maritime og industrielle installationer

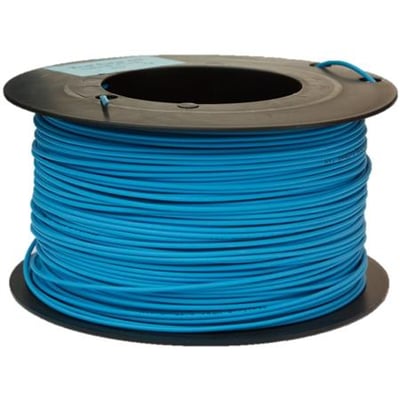

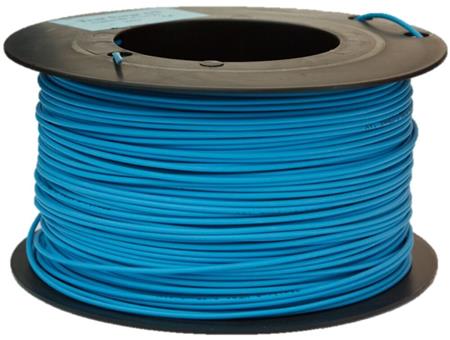

TEXILine HF90 TW er en tyndvægget, halogenfri monteringsledning med én fleksibel klasse 5-leder af fortinnet kobber. Den er certificeret til installation på skib og kan også anvendes i offshore- og industriinstallationer, tavler og fordelingspaneler, herunder installationer med begrænset plads.
Ledningen har rund leder og rund geometri samt en halogenfri, tværbundet og flammehæmmende specialcompound-isolering. Den er uden separat ydre beklædning, beskyttelseslag og armering. Isoleringen er angivet med lav røgudvikling og uden udvikling af korrosive gasser ved brand.
Tekniske data
- Antal ledere: 1
- Nominelt ledertværsnit: 0,75 mm²

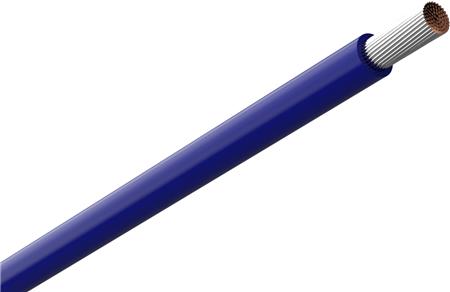

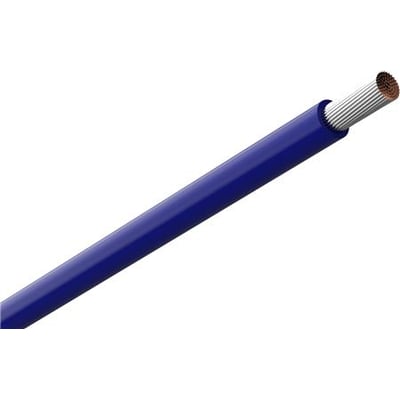

- Leder: Rund, mangetrådet klasse 5, fortinnet kobber
- Farve: Mørkeblå (angivet som blå i produktoplysningerne)
- Udvendig diameter: 2,1 mm
- Ledningsmodstand ved 20 °C: 26,7 Ω/km
- Vægt: 10 kg/km
- Mærkespænding U₀/U: 150/250 V (0,15/0,25 kV)
- Spændingsangivelse: DNV 150/250 V AC; UL 150/250 V
- AC-testspænding: 300 V
- Gnistslagstest: 6 kV
- Tilladelig maksimal ledertemperatur: 90 °C
- Godkendt temperatur for fast oplagt og bevægeligt kabel: −40 til +90 °C
- Temperaturområde angivet for DNV: op til +90 °C; for UL: op til +105 °C
- Minimum bøjningsradius ved fast montage: 4 × d, svarende til 8,4 mm
- Halogenfri iht. IEC 60754-1 og IEC 60754-2
- Flammehæmmende iht. IEC 60332-1-2; lav røgudvikling iht. IEC 61034-1 og IEC 61034-2
- Reaktionsklasse for brand iht. EN 13501-6: Eca. Røgudviklingsklasse, klasse for flammende dråber/partikler og surhedsgrad er angivet som ingen.
- Tværgående vandtæthed: Nej
Standarder og godkendelser
- IEC 60228 (leder)
- IEC 60092-353
- IEC 60754-1 og IEC 60754-2
- IEC 61034-1 og IEC 61034-2
- IEC 60332-1-2
- DNV-godkendt
- UL-listet, UL AWM style 3746
- CPR- og CE-overholdelse afhængigt af anvendelse
Anvendelse
Ledningen er beregnet til monteringsledninger i skibsinstallationer, tavler og fordelingspaneler samt offshore-, marine- og industriapplikationer. TEXILine HF90 TW leveres i flere standardfarver, og andre farver fås efter forespørgsel.
Specifikationer
-
Varenummer:5401066039
-
EAN nummer:7340060555069Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:06150-13-B200Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:1.0
-
Armering/forstærkning:Ingen
-
AWG størrelse:Andet
-
Beskyttelseslag:Ingen
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Certificeret til installation på skib:Ja
-
Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:Ingen
-
Euro klasse surhedsgrad i henhold til EN 13501-6:Ingen
-
Farve yderkappe:Blå
-
Flammehæmmende i henhold til IEC 60332-1-2:Ja
-
Godkendt udetemperatur, bevægeligt kabel:-40 - 90 °C
-
Godkendt udetemperatur, fast oplagt kabel:-40 - 90 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Ja
-
Halogenfri i henhold til IEC 60754-1:Ja
-
Halogenfri (i henhold til IEC 60754-2):Ja
-
Kabel geometri?:Rund
-
Lav røgudvikling i.h.t. EN 61034-2:Ja
-
Lav røgudvikling i.h.t. IEC 61034-2:Ja
-
Leder overflade:Fortinnet
-
Lederform:Rund
-
Lederisolering:Andet
-
Lederklasse:Klasse 5 = mangetrådet
-
Ledermærkning:Farve
-
Ledermateriale:Kobber
-
Ledningsmodstand ved 20 °C:26.7 Ohm/km
-
Mærkespænding U0:0.15 kV
-
Materiale ydre beklædning:Ingen
-
Min. Tilladte bøjningsradius, permanent:8.4 mm
-
Nominel ledertværsnit:0.75 mm²
-
Nominel spænding U:0.25 kV
-
Reaktionsklasse brand i henhold til EN 13501-6:Eca
-
Smoke development class according to EN 13501-6:Ingen
-
Specifikation kerneisolering:Andet
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tværgående vandtæthed:Nej
-
Udvendig diameter:2.1 mm
-
Undergrund:Nej
-
Vægt:10.0 kg/km
-
Producent/forhandler:Amokabel
