Beskrivelse

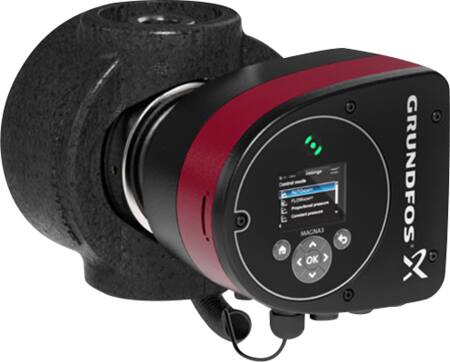

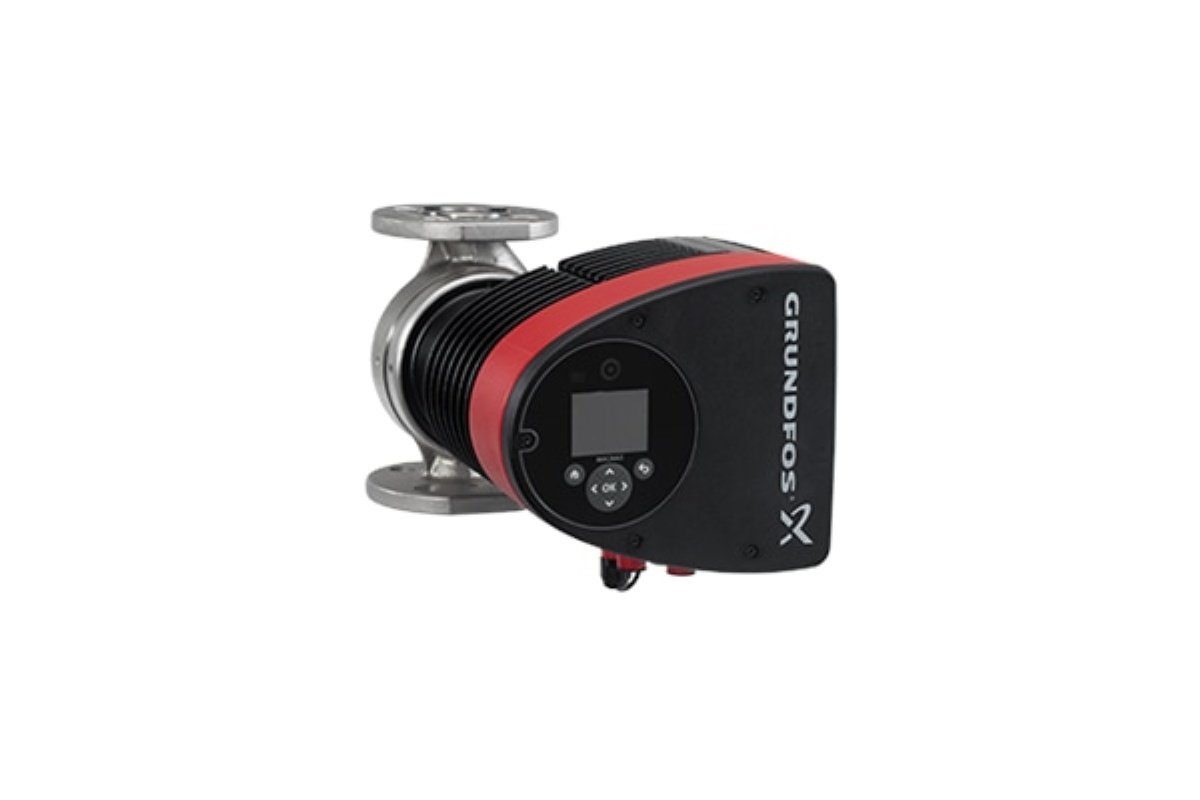

Grundfos MAGNA3 32-60 F N
Grundfos MAGNA3 er en enfaset vådløber-cirkulationspumpe til blandt andet varme-, aircondition-, køle- og brugsvandsanlæg samt varmepumpeanlæg. Pumpen har DN32-flanger, en indbygningslængde på 220 mm og et pumpehus af rustfrit stål.
Pumpe og motor udgør en samlet enhed uden akseltætning. Pumpemediet smører lejerne, og tætningen består af to pakninger. Spændestykket fastholdes med én skrue, så topstykket kan flyttes. Pumpen har integreret styring og frekvensomformer samt indbyggede differenstryk- og temperatursensorer.
Funktioner
- AUTOADAPT
- FLOWADAPT og FLOWLIMIT
- Proportionaltryk-, konstanttryk- og konstanttemperaturregulering
- Konstantkurvedrift samt drift på maksimal eller minimal kurve
- Automatisk natsænkning
- Intet behov for ekstern motorbeskyttelse

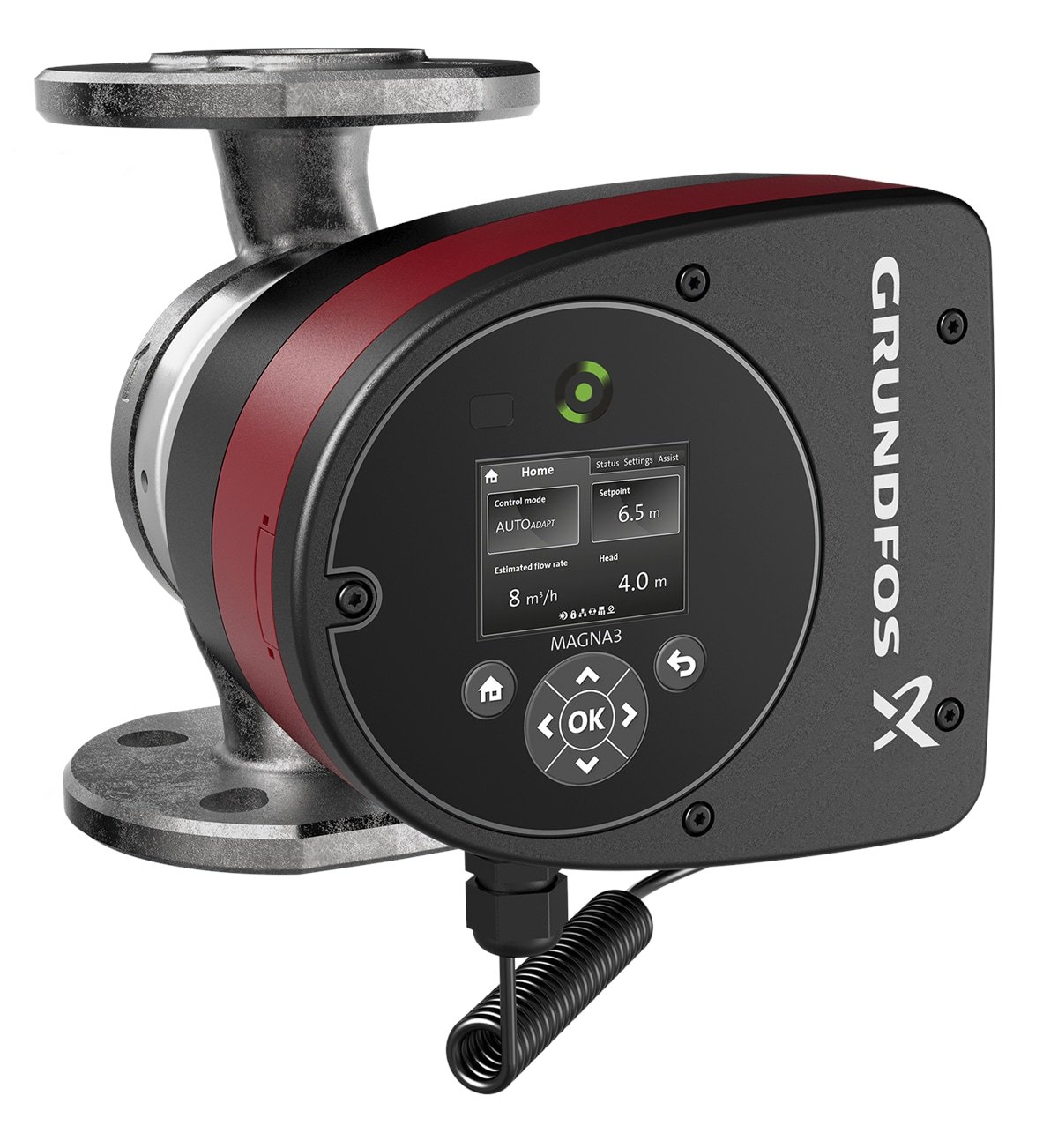

- Betjeningspanel med TFT-display på kontrolboksen
- Luftkølet effektelektronik
Den indbyggede motor er en 4-polet synkron permanentmagnetmotor (PM-motor). Motorens omdrejningstal reguleres trinløst via den integrerede frekvensomformer.
Kommunikation
Pumpen kan kommunikere med Grundfos GO Remote via trådløs fjernbetjening. Kontrolboksen er forberedt til CIM-moduler, som fås som tilbehør. Kommunikation kan også ske via digitale indgange, relæudgange og analog indgang. En analog indgang kan anvendes som varmeenergimåler i anlæg med mere end én pumpe.
Produktdata angiver understøttelse af PROFIBUS, LON/LONWorks, BACnet MS/TP, Modbus RTU og EtherNet/IP samt RS 485. Angivne analoge signalområder er 0-20 mA, 4-20 mA, 0-10 V og 2-10 V. Trådløse standarder angivet i produktdata omfatter Bluetooth, WLAN 802.11, 2G, UMTS, 4G og 5G.
Tekniske specifikationer
- Medietemperatur: -10 til 110 °C
- Omgivelsestemperatur: 0 til 40 °C
- Maks. driftstryk: 10 bar
- Tryktrin: PN 6/10
- Flangestandard: DIN
- Rørtilslutning: DN 32
- Indbygningslængde: 220 mm
- Nominelt flow: 4,71 m³/h
- Maks. pumpevolumen: 9,1 m³/h
- Maks. løftehøjde: 6 m
- Effektoptagelse P1: 9-110 W
- Maks. strømforbrug: 0,09-0,91 A
- Mærkespænding: 1 x 230 V AC
- Frekvens: 50 Hz
- Omdrejningshastighed: 3510 o/min
- Kapslingsklasse: IPX4, betegnet X4D i de tekniske data
- Isolationsklasse: F
- TF-klasse: 110
- Farve: sort/rød
Materialer og godkendelser
Pumpehuset er af rustfrit stål, DIN W.-Nr. 1.4308, ASTM 351 CF8. Løberen er angivet som PES med 30 % GF. Lejeplade og rotorkappe er af rustfrit stål, rotorhylsteret er komposit med kulfiberforstærkning, og statorhuset er af aluminiumlegering.
Godkendelser angivet på typeskiltet: CE, VDE og PCT. Produktdata angiver følgende SVHC-stoffer over 0,1 %: bly, DME, Lead titanium zirconium oxide, Lead-monoxide og Potassium Perfluorobutanesulfo.
Medfølgende dele og identifikation

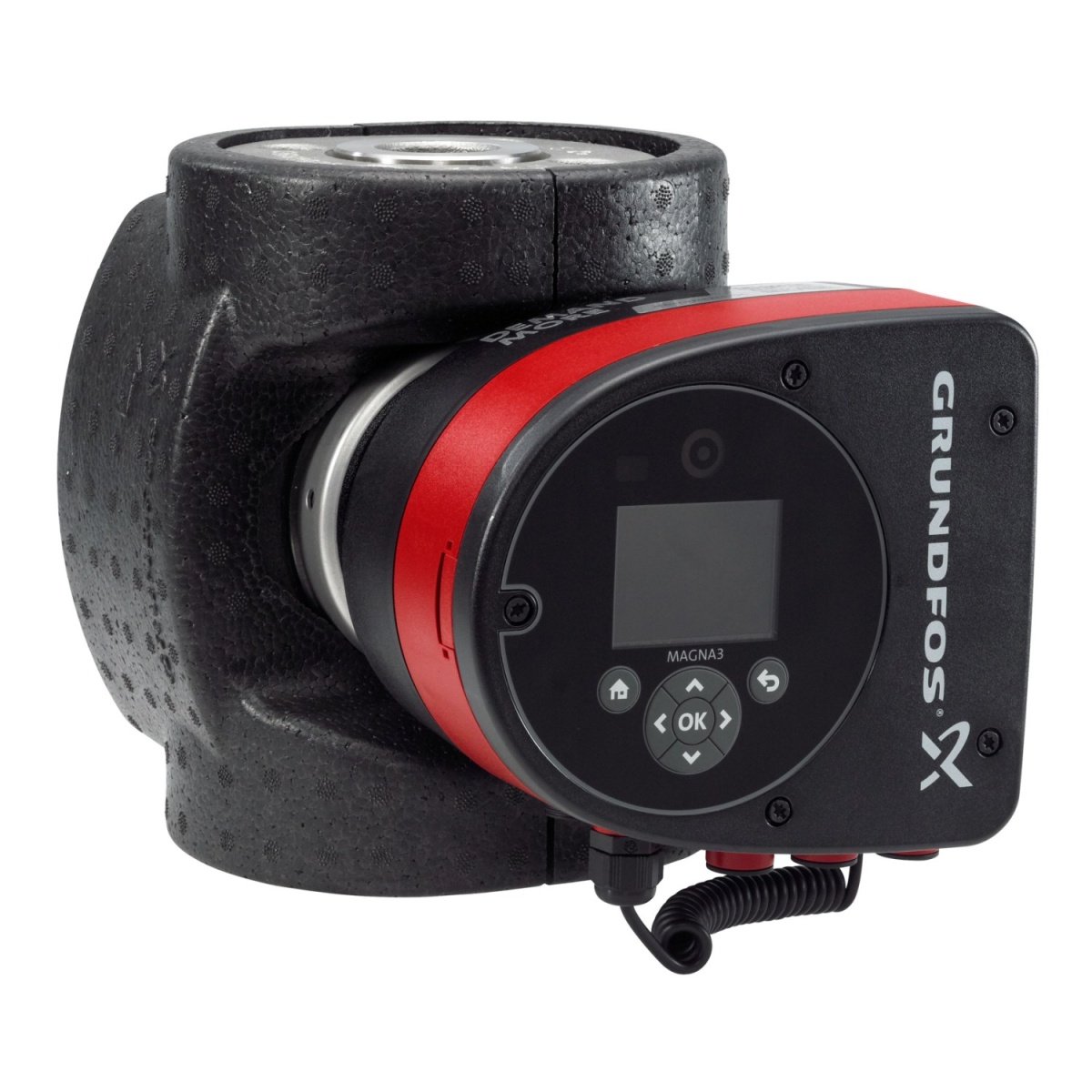

Isoleringsskaller leveres sammen med enkeltpumper til varmeanlæg. Produktnummer: 380796061. Typenummer: 98333856. EAN: 5710629851000.
Specifikationer
-
Varenummer:380796061
-
EAN nummer:5710629851000Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:98333856Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
60 Hz frekvens:Ja
-
Antal faser:1
-
Arbejdstryk max:10bar
-
Bredde (1):69 mm
-
Bredde (2):111 mm
-
Dobbeltpumpe:Nej
-
Eltilslutning:Stikkontakt
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Farve:Sort/rød
-
Flangeform:Rund
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Indbygningslængde:220 mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Rustfrit stål 304 (1.4308)
-
Leveringshøjde ved nominel gennemløb:46.77 kPa
-
Løftehøjde max:6m
-
Løftehøjden ved nominelt flow (BEP):47.07 kPa
-
Maksimal middeltemperatur (kontinuerlig):110 °C
-
Materiale:Rustfrit stål
-
Materiale hus:Rustfrit stål
-
Materiale pumpehjul:Andet
-
Materiale til hus:Rustfri stål
-
Materialekvalitet:Andet
-
Max. Arbejdstryk:10 bar
-
Max. pumpeniveau:6 m
-
Max. pumpevolumen:9.1 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:110 W
-
Motorstrømindgang (P1):0.103 kW
-
Nominel diameter:DN32
-
Nominel strøm:0.91 A
-
Nominel volumenstrøm:4.71 m³/h
-
Nominelt flow (BEP):4.71 m³/h
-
Omdrejningshastighed:3510 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):103 W
-
Pumpehøjde:185 mm
-
Pumpehus matriale:Rustfri stål
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
SVHC stof over 0,1%:Bly, DME, Lead titanium zirconium oxide, Lead-monoxide, Potassium Perfluorobutanesulfo
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:Flange
-
Tilslutning afgangsside:Flange
-
Tilslutning(flanger):DN32
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:ISO 228-1
-
Tilslutnings standard indtag:ISO 228-1
-
Tilslutningsdiameter forsyningssiden:DN32
-
Tilslutningsdiameter tryksiden:DN32
-
Tilslutningsmål til pumpehus:DN32
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:PN 6/10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Producent/forhandler:Grundfos
