Beskrivelse

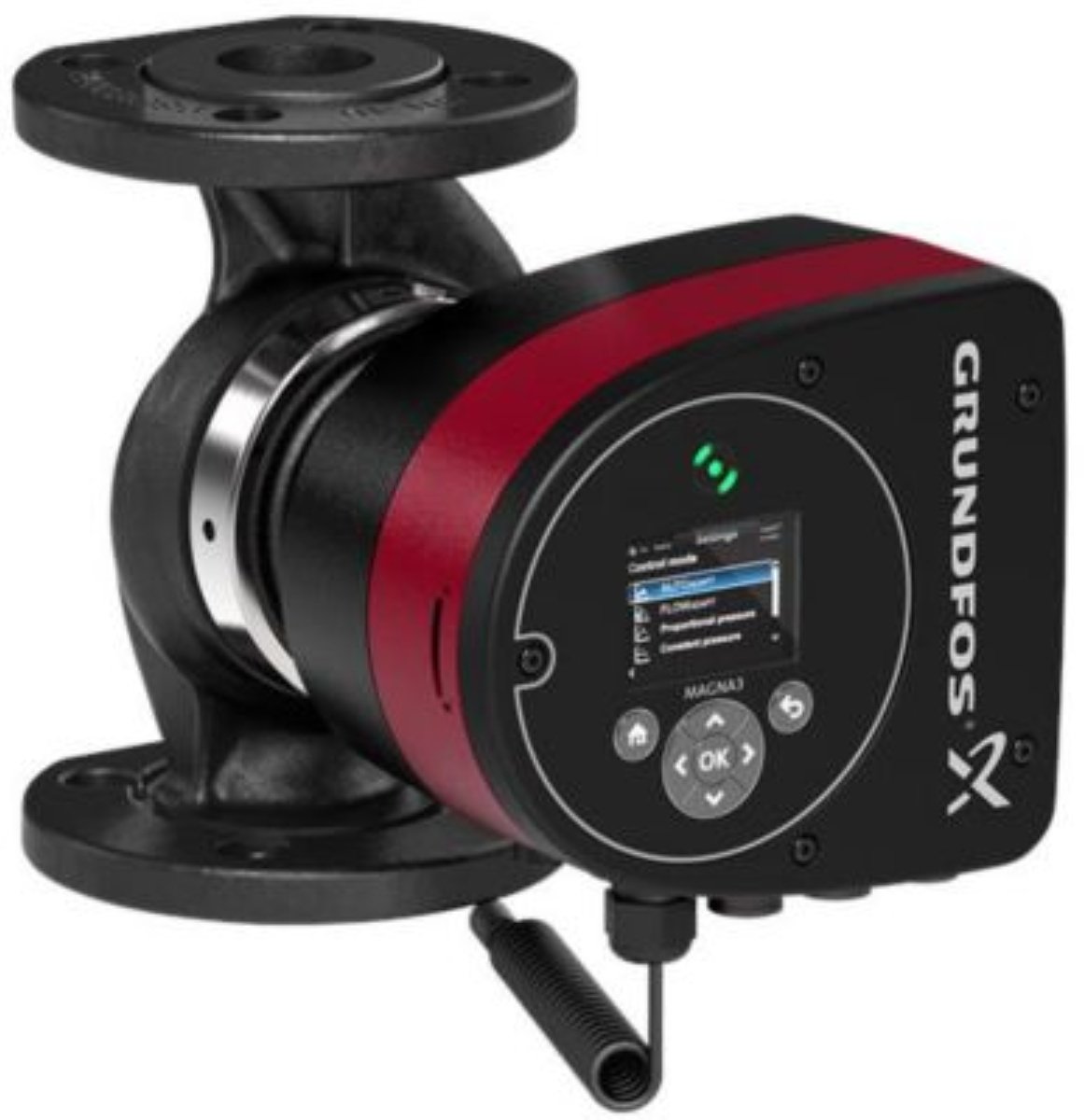

Grundfos MAGNA3 cirkulationspumpe
MAGNA3 32-80 F er en enfaset vådløberpumpe til varme-, aircondition- og køleanlæg samt brugsvands- og varmepumpeanlæg, herunder anlæg baseret på jord- eller solvarme. Pumpen har DN 32-flangetilslutning og en indbygningslængde på 220 mm.

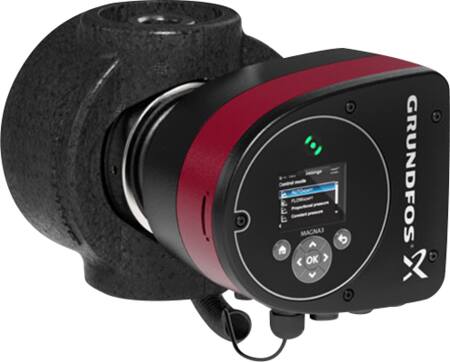

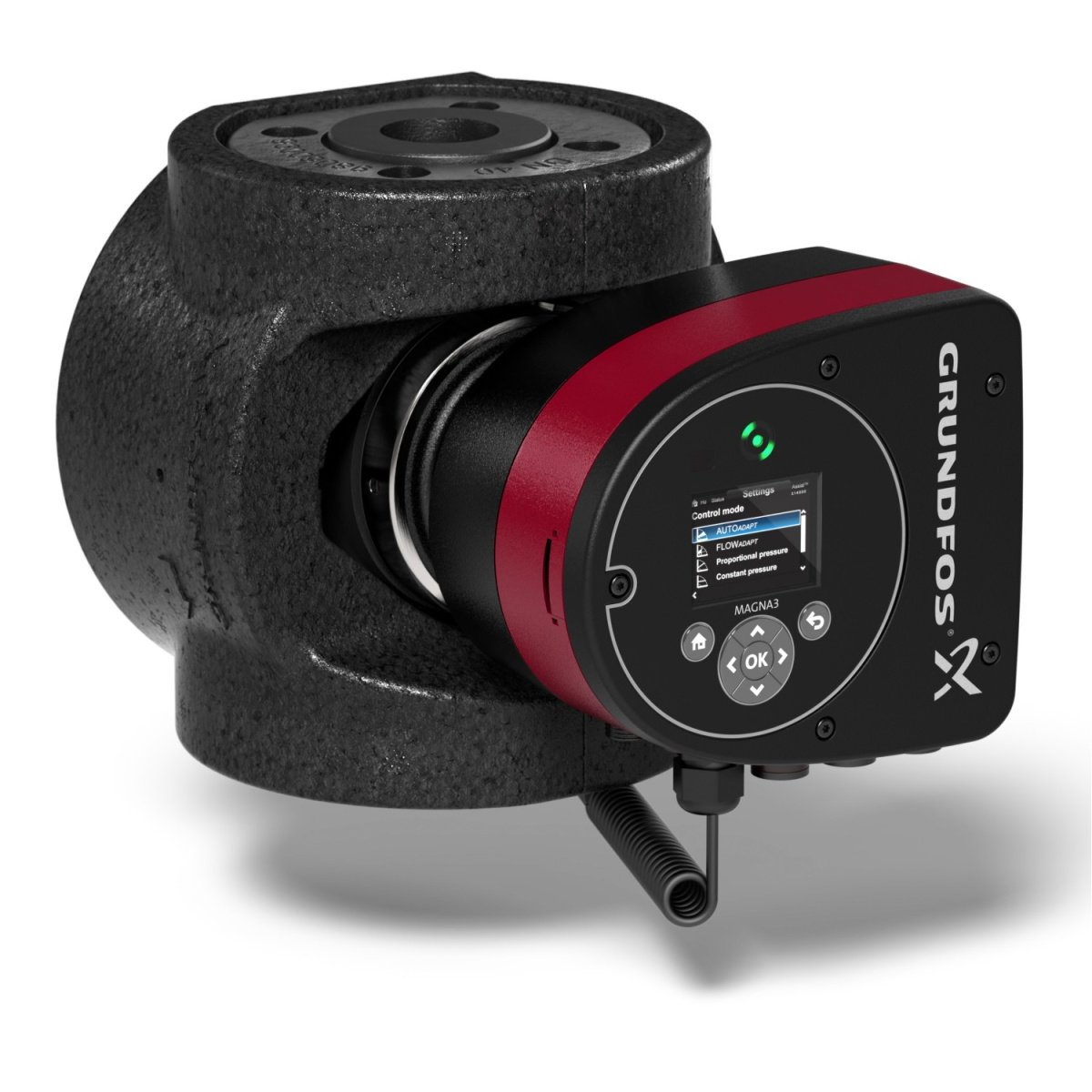

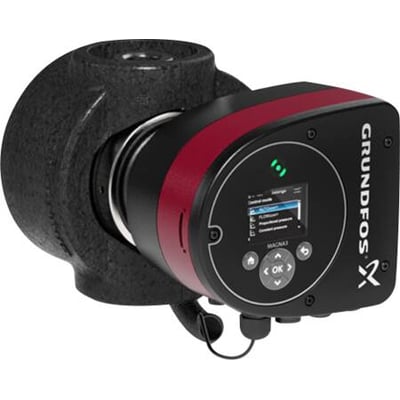

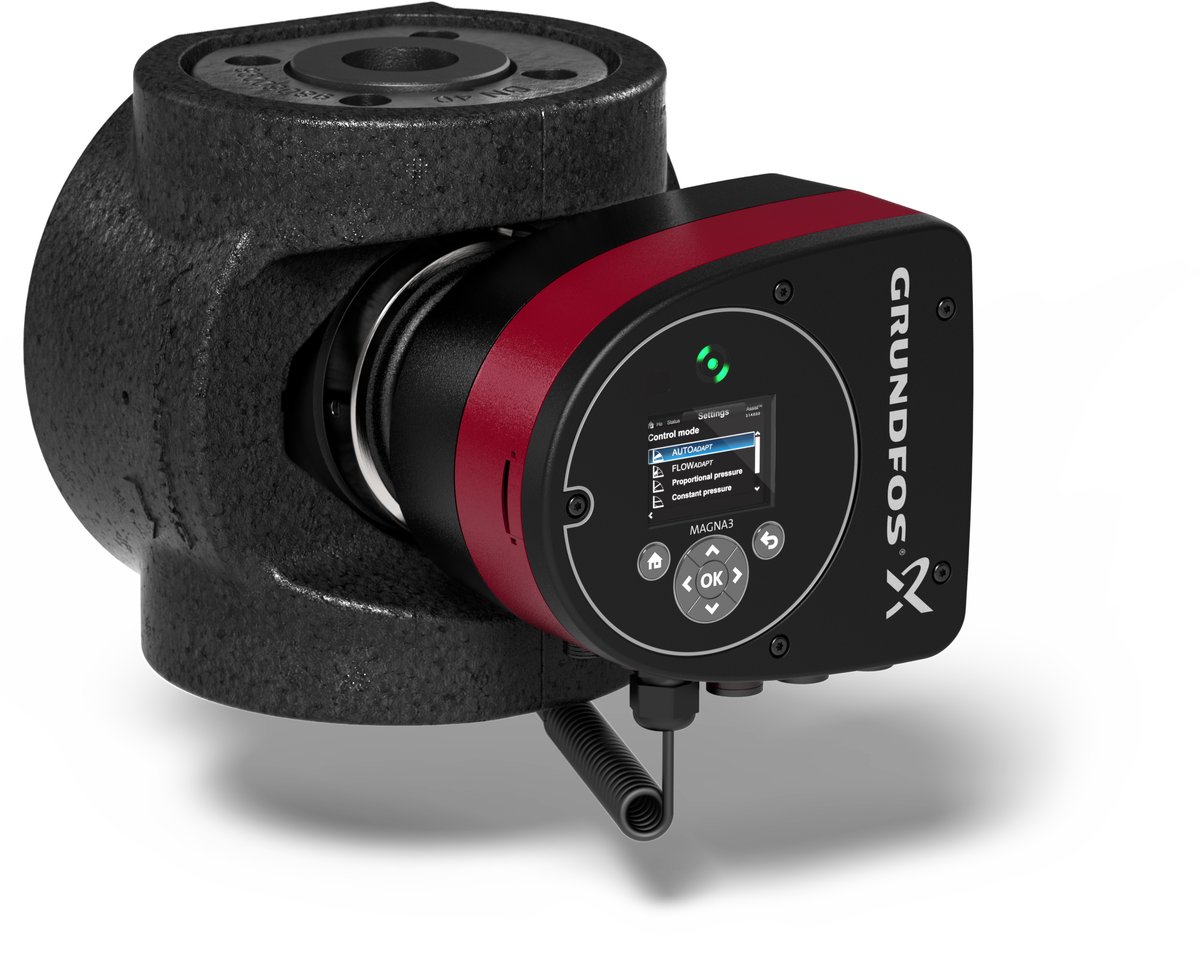

Pumpe og motor udgør én samlet enhed uden akseltætning. Lejerne smøres af pumpemediet, og tætningen består af to pakninger. Spændestykket har én skrue, så topstykket kan flyttes. Isoleringsskaller følger med enkeltpumper til varmeanlæg.
Funktioner og styring

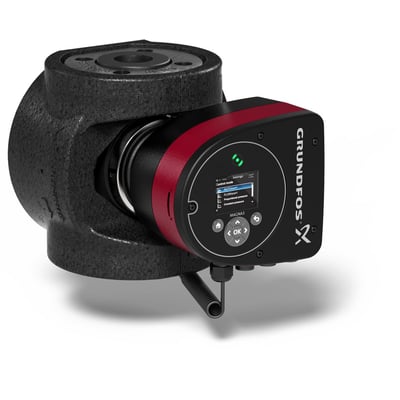

- Integreret styring, betjeningspanel med TFT-display og indbygget frekvensomformer.
- Indbygget differenstryk- og temperatursensor.
- Firepolet synkron permanentmagnetmotor (PM-motor) med trinløst variabel omdrejningsregulering.
- AUTOADAPT, FLOWADAPT og FLOWLIMIT.
- Proportionaltryk-, konstanttryk- og konstanttemperaturregulering.
- Konstantkurvedrift samt drift på maksimal eller minimal kurve.
- Automatisk natsænkning.
- Kontrolboksen er forberedt til CIM-moduler, der fås som tilbehør.
Kommunikation
MAGNA3 kan kommunikere via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. Ved drift med flere pumper kan den analoge indgang fungere som varmeenergimåler.
Tekniske data
- Medietemperatur: -10 til 110 °C.
- Omgivelsestemperatur: 0 til 40 °C.
- Maksimalt driftstryk: 10 bar.
- Tryktrin: PN 6/10.
- Maksimal løftehøjde: 8 m.
- Nominelt flow: 4,79 m³/h; maksimalt pumpeflow: 10,2 m³/h.
- Forsyning: 1 x 230 V AC, 50 Hz.
- Effektoptagelse P1: 9–144 W; maksimalt strømforbrug: 1,19 A.
- Flangestandard: DIN. Tilslutning: DN 32.
- Indbygningslængde: 220 mm. Oplyste mål: højde 220 mm og dybde 250 mm.
- Kapslingsklasse: IPX4. Isolationsklasse: F. TF-klasse: 110.
- Godkendelser angivet på typeskiltet: CE, VDE og PCT.
- Farve: sort/rød.
Materialer
Pumpehuset er af støbejern, kvalitet EN-GJL-200 (GG 20), og er også angivet efter ASTM A48-200B. Løberen er PES med 30 % GF. Rotorhylsteret er af kulfiberforstærket komposit, lejepladen og rotorkappen er af rustfrit stål, og statorhuset er af aluminiumslegering.
Specifikationer
-
Varenummer:380791081
-
EAN nummer:5710629851185Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:98333874Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Bredde (1):69.0 mm
-
Bredde (2):111.0 mm
-
Byggelængde (mm):220
-
Dimension [dn]:32
-
DN mål:32
-
Dobbeltpumpe:Nej
-
Dybde:250mm
-
Eltilslutning:Stikkontakt
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,18EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Højde:220mm
-
Indbygningslængde:220 mm
-
Indbygningsmål:220mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-200 (GG 20)
-
Leveringshøjde ved nominel gennemløb:61.62 kPa
-
Løftehøjde max:8m
-
Løftehøjden ved nominelt flow (BEP):61.78 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-200 (GG 20)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:8.0 m
-
Max. pumpevolumen:10.2 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:144.0 W
-
Motorstrømindgang (P1):0.136 kW
-
Nominel diameter:DN32
-
Nominel strøm:1.19 A
-
Nominel volumenstrøm:4.79 m³/h
-
Nominelt flow (BEP):4.79 m³/h
-
Omdrejningshastighed:4050.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):136.0 W
-
Pumpehøjde:185.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
SVHC stof over 0,1%:Bly, DME, Lead-monoxide, Potassium Perfluorobutanesulfo
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:Flange
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:ISO 228-1
-
Tilslutnings standard indtag:ISO 228-1
-
Tilslutningsdiameter forsyningssiden:DN32
-
Tilslutningsdiameter tryksiden:DN32
-
Tilslutningsmål til pumpehus:DN32
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:PN 6/10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:7,63kg
-
Producent/forhandler:Grundfos
