- Varenr.:380796080
- EAN nr.:5710626494194
- Typenr.:97924343
Måske interessant?
Beskrivelse

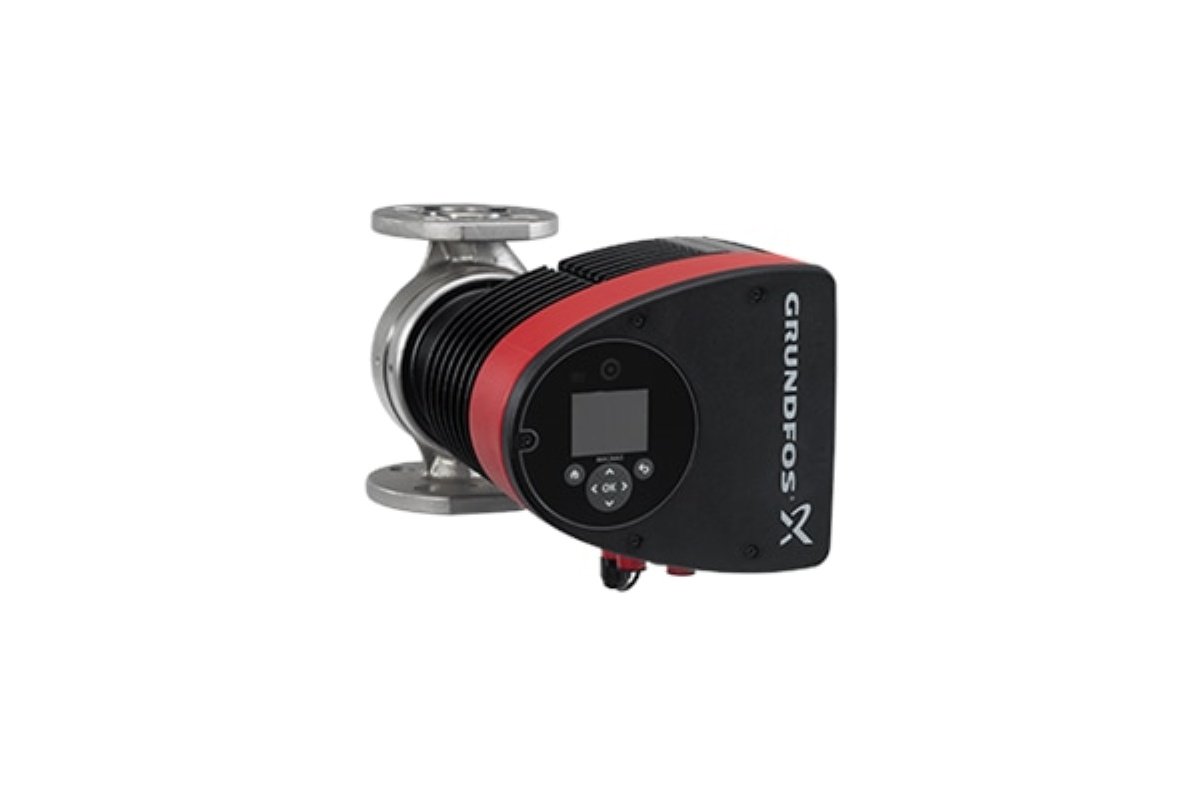

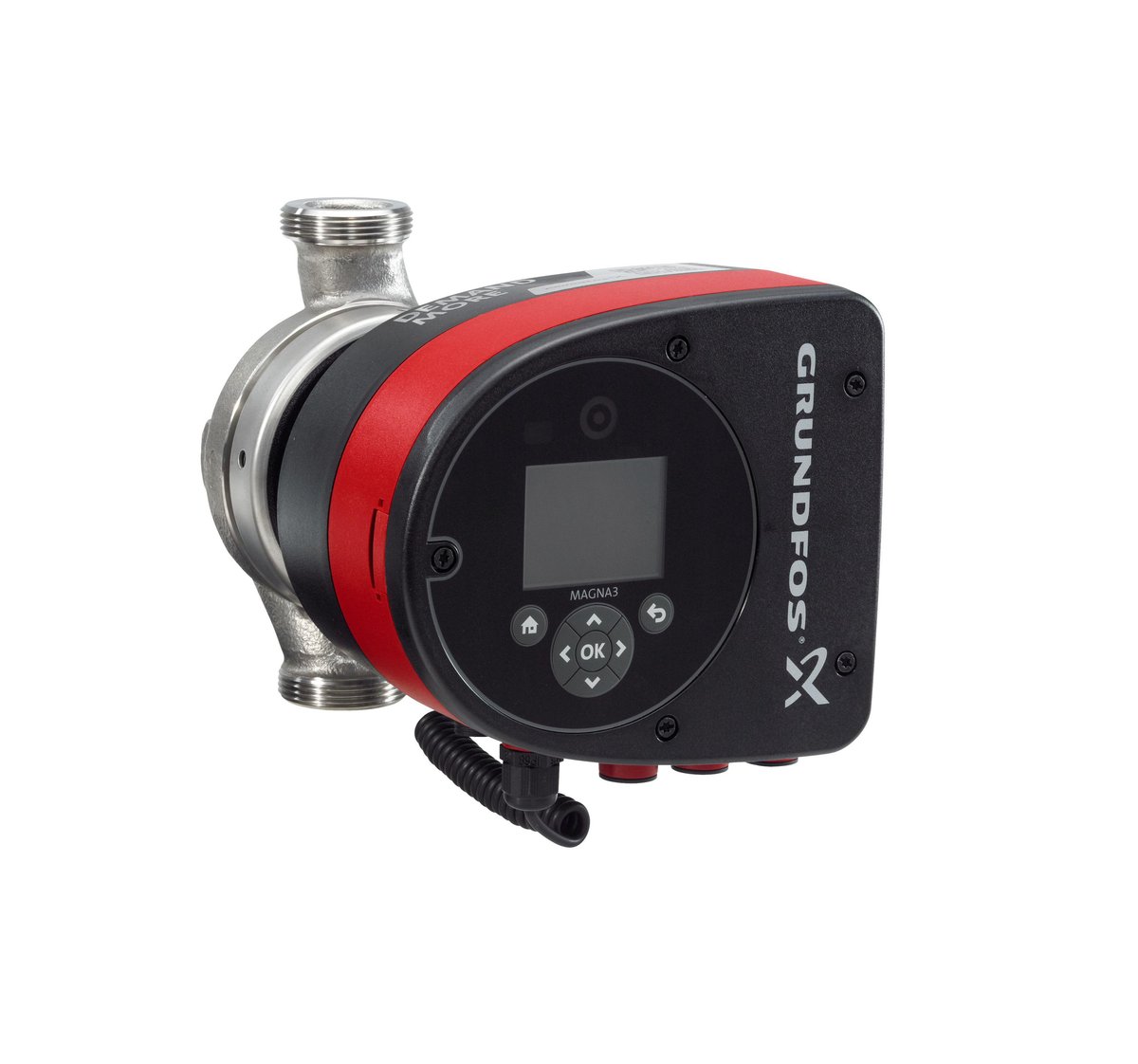

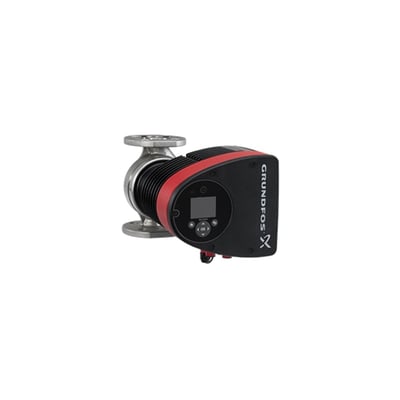

Grundfos MAGNA3 32-80 N
MAGNA3 32-80 N er en en-faset vådløberpumpe med pumpehus af rustfrit stål. Den er angivet til cirkulation af brugsvand og kan anvendes til varme- og køleformål. Pumpen har indbygget styring, differenstryk- og temperatursensor samt en 4-polet synkron permanentmagnetmotor (PM-motor), der reguleres via en integreret frekvensomformer.
Pumpe og motor udgør en samlet enhed uden akseltætning. To pakninger tætner enheden, og pumpemediet smører lejerne. Spændestykket har én skrue, så topstykket kan flyttes. Leverandørdata beskriver pumpen som vedligeholdelsesfri.
Funktioner og regulering
- AUTOADAPT, FLOWADAPT og FLOWLIMIT.
- Proportionaltryk-, konstanttryk- og konstanttemperaturregulering.
- Konstantkurvedrift samt maks.- eller min.-kurvedrift.
- Omdrejningstalsregulering med indbygget frekvensomformer.
- Ekstern motorbeskyttelse er ikke nødvendig ifølge leverandørdata.
- Automatisk natsænkning er angivet som ikke understøttet for denne variant.

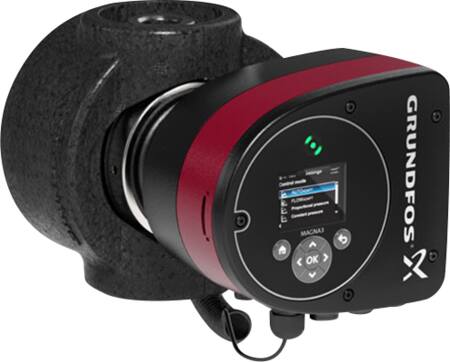

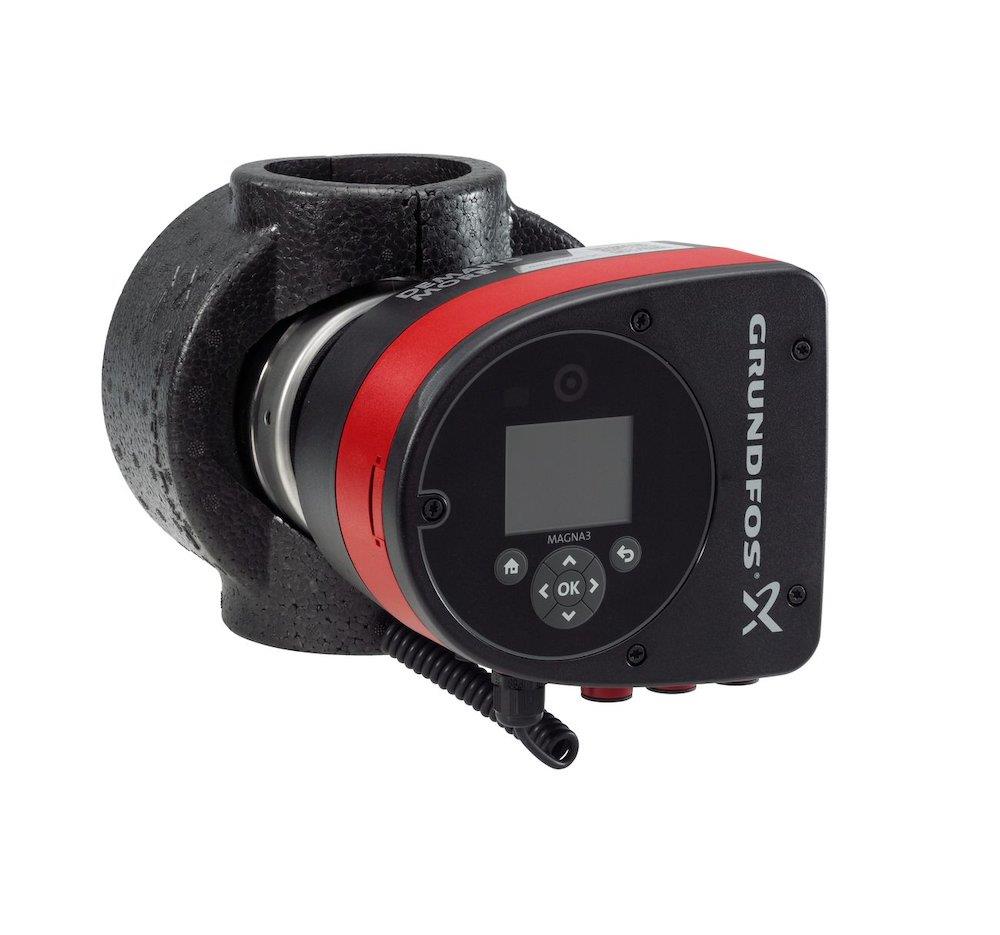

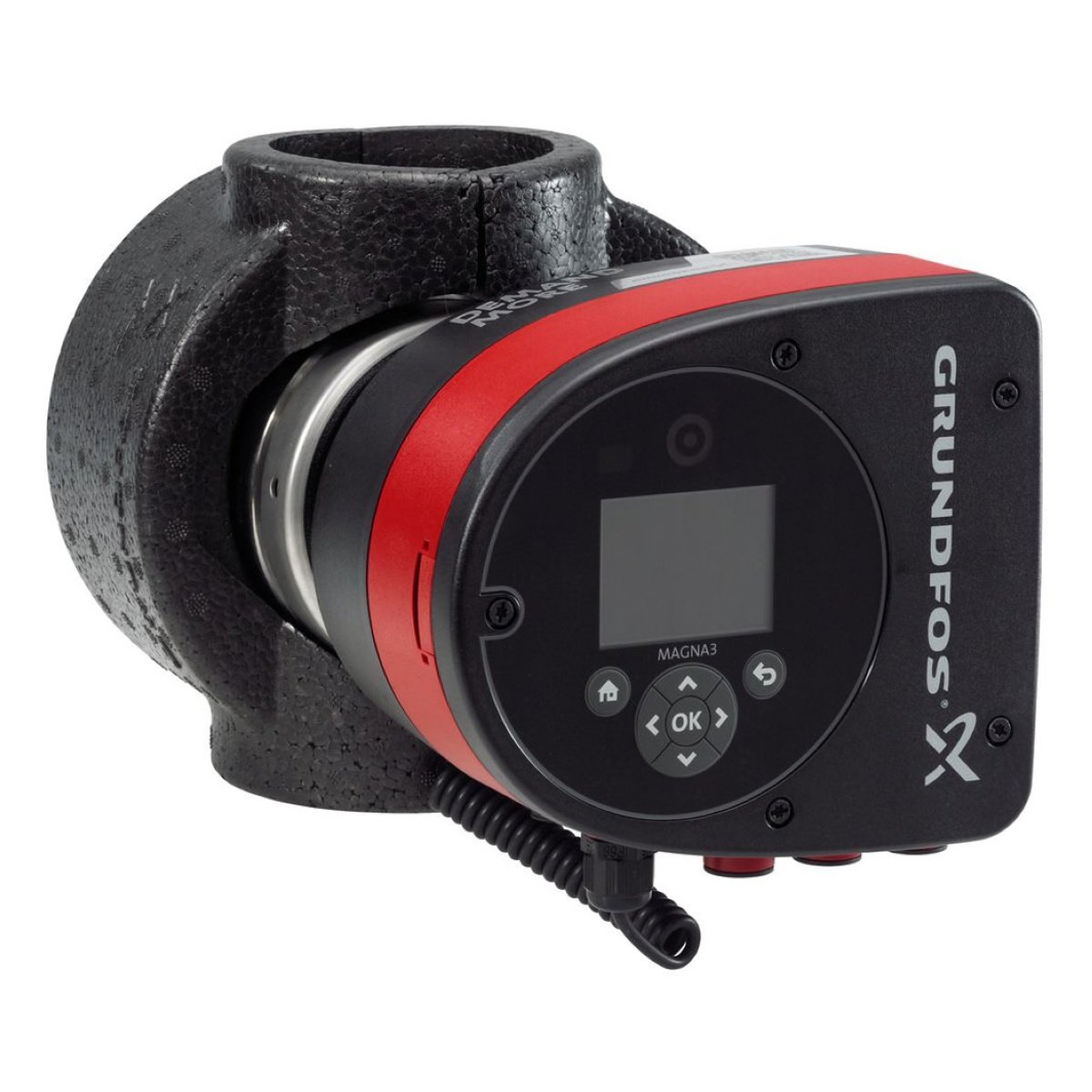

- Isoleringsskaller oplyses som medfølgende til enkeltpumper til varmeanlæg.
Styring og kommunikation
Kontrolboksen har betjeningspanel med TFT-display og er forberedt til CIM-moduler, som fås som ekstraudstyr. Kommunikation kan ske via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. Ved brug af mere end én pumpe kan den analoge indgang fungere som varmeenergimåler.
De angivne kommunikationsmuligheder omfatter blandt andet EtherNet/IP, PROFIBUS, LON/LONWorks, BACnet MS/TP, Modbus RTU og RS485. Der er desuden angivet potentialfri skiftekontakt samt signaler på 0–20/4–20 mA og 0–10/2–10 V.
Tekniske data
- Nominel diameter: DN32.
- Tilslutning: 2" udvendigt cylindrisk rørgevind (BSPP), standard ISO 228-1.
- Indbygningslængde: 180 mm.
- Tryktrin: PN10; modelbetegnelsen er angivet som PN 6/10.
- Maks. driftstryk: 10 bar.
- Maks. løftehøjde: 8 m.
- Nominelt flow: 4,79 m³/h; maks. pumpevolumen: 10,2 m³/h.
- Medietemperatur: -10 til 110 °C.
- Omgivelsestemperatur: 0 til 40 °C.
- TF-klasse: 110.
- Forsyning: 1 x 230 V AC, 50 Hz; én fase.
- Effektoptagelse P1: 9–144 W; maks. strømforbrug: 1,19 A.
- Kapslingsklasse: IPX4; tæthedsklasse X4D.
- Isolationsklasse: F.
- Energieffektivitetsklasse: A. EEI er angivet som 0,18 i produktegenskaberne og 0,19 i leverandørbeskrivelsen.
- Mål: pumpehøjde 185 mm samt bredder på 69 mm og 111 mm.
- Farve: sort/rød.
Materialer og godkendelser
Pumpehuset er af rustfrit stål, angivet som DIN W.-Nr. 1.4308 og ASTM A351 CF8. Løberen er af PES med 30 % GF. Rotorhylsteret er kulfiberforstærket komposit, lejeplade og rotorkappe er af rustfrit stål, og statorhuset er af aluminiumlegering. Effektelektronikken er luftkølet. Godkendelser på typeskiltet: CE, VDE og PCT.
Identifikation og øvrige oplysninger
- Varenummer: 380796080.
- Typenummer: 97924343.
- EAN: 5710626494194.
- Nettovægt: 4,8 kg; bruttovægt: 5,27 kg.
- Leverandørdata angiver SVHC-stoffer over 0,1 %: bly, DME, lead-monoxide og potassium perfluorobutanesulfo.
Specifikationer
-
Varenummer:380796080
-
EAN nummer:5710626494194Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924343Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Antal faser:1.0
-
Anvendelse:Til brugsvand
-
Arbejdstryk max:10bar
-
Automatisk natsænkning:Nej
-
Bredde (1):69.0 mm
-
Bredde (2):111.0 mm
-
Byggelængde (mm):180
-
Dimension:2
-
Dobbeltpumpe:Nej
-
Eltilslutning:Stikkontakt
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Farve:Sort/rød
-
Flangeform:Andet
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Indbygningslængde:180 mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Rustfrit stål 304 (1.4308)
-
Leveringshøjde ved nominel gennemløb:61.62 kPa
-
Løftehøjde max:8m
-
Løftehøjden ved nominelt flow (BEP):61.78 kPa
-
Maks. løftehøjde:8 m
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Rustfrit stål
-
Materiale hus:Rustfrit stål
-
Materiale pumpehjul:Andet
-
Materiale til hus:Rustfri stål
-
Materialekvalitet:Andet
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:8.0 m
-
Max. pumpevolumen:10.2 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:144.0 W
-
Motorstrømindgang (P1):0.136 kW
-
Nominel diameter:DN32
-
Nominel strøm:1.19 A
-
Nominel volumenstrøm:4.79 m³/h
-
Nominelt flow (BEP):4.79 m³/h
-
Omdrejningshastighed:4050.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):136.0 W
-
Pumpehøjde:185.0 mm
-
Pumpehus matriale:Rustfri stål
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
SVHC stof over 0,1%:Bly, DME, Lead-monoxide, Potassium Perfluorobutanesulfo
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:2"
-
Tilslutning afgangsside:Udvendigt rørgevind cylindrisk (BSPP)
-
Tilslutning i forsyningssiden:Udvendigt rørgevind cylindrisk (BSPP)
-
Tilslutnings gevind:2"
-
Tilslutnings standard afgang:ISO 228-1
-
Tilslutnings standard indtag:ISO 228-1
-
Tilslutningsdiameter forsyningssiden:2"
-
Tilslutningsdiameter tryksiden:2"
-
Tilslutningsmål til pumpehus:2 tommer
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:PN 10
-
Trykklasse flangetilslutning indtag:PN 10
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Producent/forhandler:Grundfos
