- Varenr.:0238065930
- EAN nr.:5710626493449
- Typenr.:97924269
Måske interessant?
Beskrivelse

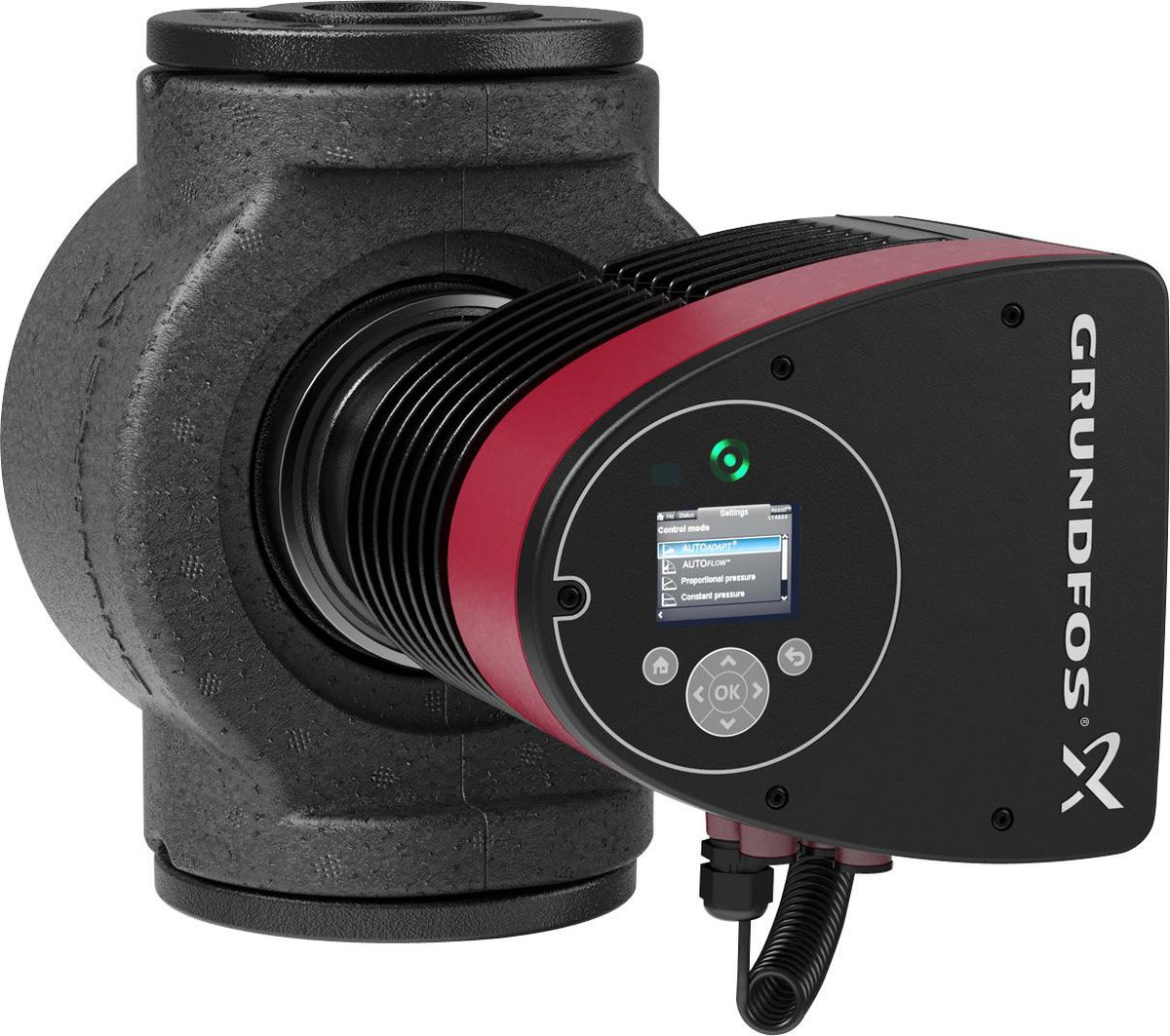

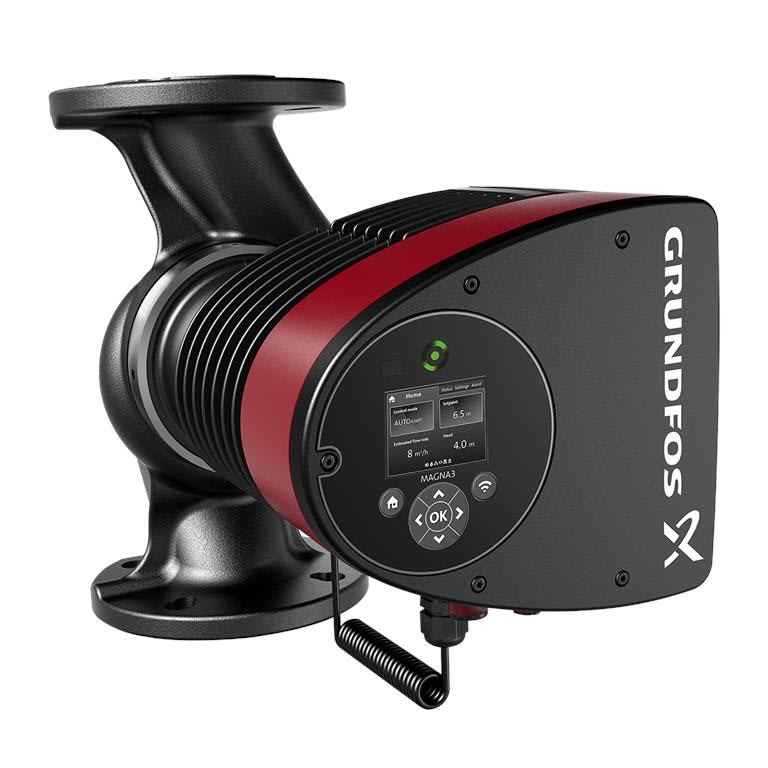

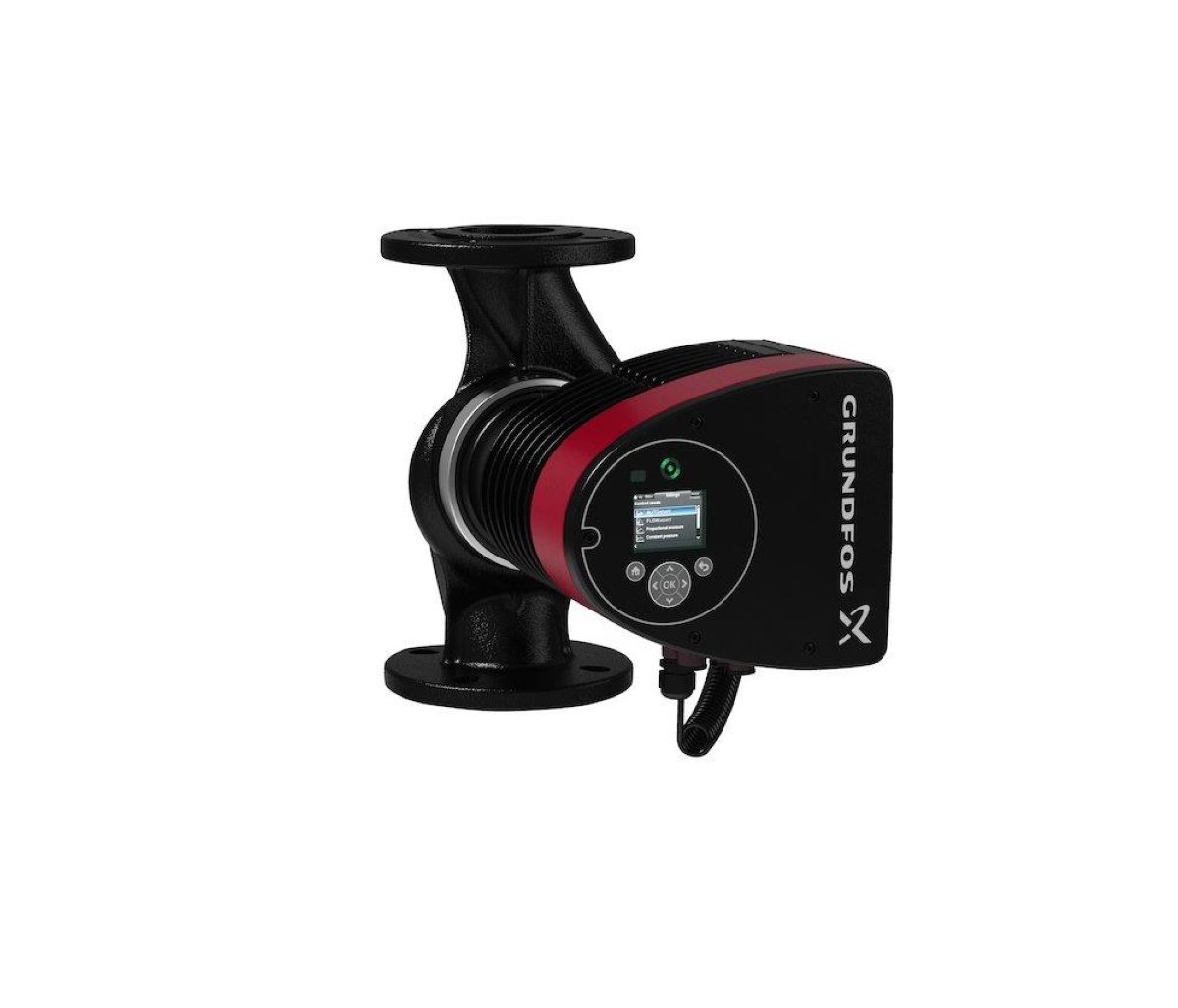

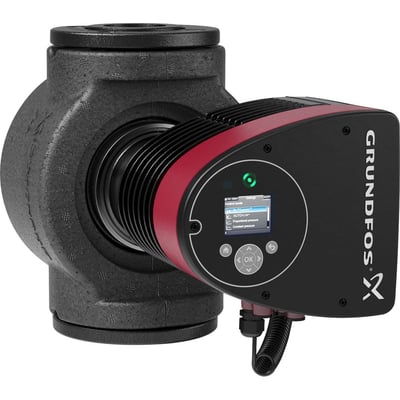

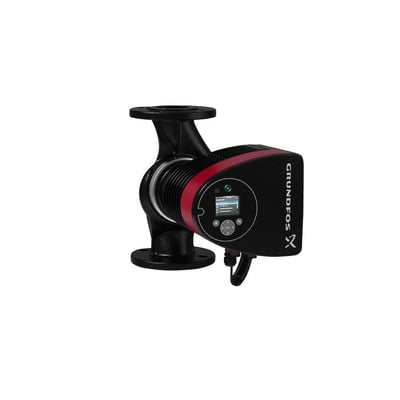

Grundfos MAGNA3 40-100 F er en etfaset vådløberpumpe til cirkulation i varme- og køleanlæg. Pumpe og motor er samlet uden akseltætning, og lejerne smøres af pumpemediet. Pumpen har indbygget frekvensomformer, differenstryk- og temperatursensor samt betjeningspanel med TFT-display.
Pumpen har DN 40-flangetilslutning, 220 mm indbygningslængde og pumpehus af støbejern. Den er beregnet til væsketemperaturer fra -10 til 110 °C og en omgivelsestemperatur på 0 til 40 °C.
Funktioner og regulering
- AUTOADAPT, FLOWADAPT og FLOWLIMIT.
- Proportionaltryk-, konstanttryk- og konstanttemperaturregulering.
- Konstantkurvedrift samt drift på maksimum- eller minimumkurve.
- Trinløst variabel omdrejningsregulering via indbygget frekvensomformer.
- Ingen ekstern motorbeskyttelse er nødvendig.
- Leverandørbeskrivelsen nævner automatisk natsænkning, mens produktegenskaberne angiver, at funktionen ikke er tilgængelig.
- Isoleringsskaller leveres sammen med enkeltpumper til varmeanlæg.
Kommunikation
Kommunikation kan ske via Grundfos GO Remote, digitale indgange, relæudgange og analog indgang. Kontrolboksen er forberedt til CIM-moduler, som fås som tilbehør. Dataene angiver desuden understøttelse af PROFIBUS, LON/LONWorks, BACnet MS/TP, Modbus RTU og EtherNet/IP samt RS 485. Analoge signaler omfatter 0-20 mA, 4-20 mA, 0-10 V og 2-10 V. Trådløse standarder er angivet som Bluetooth, WLAN 802.11, 2G, 3G/UMTS, 4G og 5G.
Tekniske specifikationer
- Forsyning: 1 x 230 V AC, 50 Hz; dataene angiver også 60 Hz.
- Effektoptagelse P1: 18-348 W.
- Maksimalt strømforbrug: 0,2-1,5 A.
- Maksimalt driftstryk: 10 bar; tryktrin: PN6/10.
- Maksimal løftehøjde: 10 m.
- Maksimalt flow: 23,5 m³/h; nominelt flow: 12,16 m³/h.
- Tilslutning: DN 40-flange, 1 1/2"; flangestandard: DIN og EN 1092-2.
- Indbygningslængde: 220 mm.
- Pumpehus: støbejern EN-GJL-250 (GG 25), også angivet som ASTM A48-250B.
- Løber: PES med 30 % glasfiber. Rotorhylsteret er kulfiberforstærket komposit; lejeplade og rotorkappe er af rustfrit stål, og statorhuset er af aluminiumslegering.
- Kapslingsklasse: IPX4, angivet som X4D i de tekniske data. Isolationsklasse: F. TF-klasse: 110.
- Energieffektivitetsklasse: A. EEI: 0,18.
- Farve: sort/rød.
- Godkendelser på typeskiltet: CE, VDE og PCT.
Identifikation
- Produktnummer: 0238065930.
- Typenummer: 97924269.
- EAN: 5710626493449.
Specifikationer
-
Varenummer:0238065930
-
EAN nummer:5710626493449Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924269Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelse:Til varme
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Automatisk natsænkning:Nej
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
Byggelængde (mm):220
-
Dimension [dn]:40
-
DN mål:40
-
Dobbeltpumpe:Nej
-
Dybde:369mm
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,18EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Flow max:23,5m³/h
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Højde:220mm
-
Indbygningslængde:220 mm
-
Indbygningsmål:220mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:66.64 kPa
-
Løftehøjde max:10m
-
Løftehøjden ved nominelt flow (BEP):66.69 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:10.0 m
-
Max. pumpevolumen:21.0 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:348.0 W
-
Motorstrømindgang (P1):0.359 kW
-
Nominel diameter:DN 40
-
Nominel strøm:1.66 A
-
Nominel volumenstrøm:12.16 m³/h
-
Nominelt flow (BEP):12.16 m³/h
-
Omdrejningshastighed:4830.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):359.0 W
-
Pumpehøjde:304.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:1 1/2"
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:DN 40
-
Tilslutningsdiameter tryksiden:DN 40
-
Tilslutningsmål til pumpehus:DN 40
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:16,3kg
-
Producent/forhandler:Grundfos
