Beskrivelse

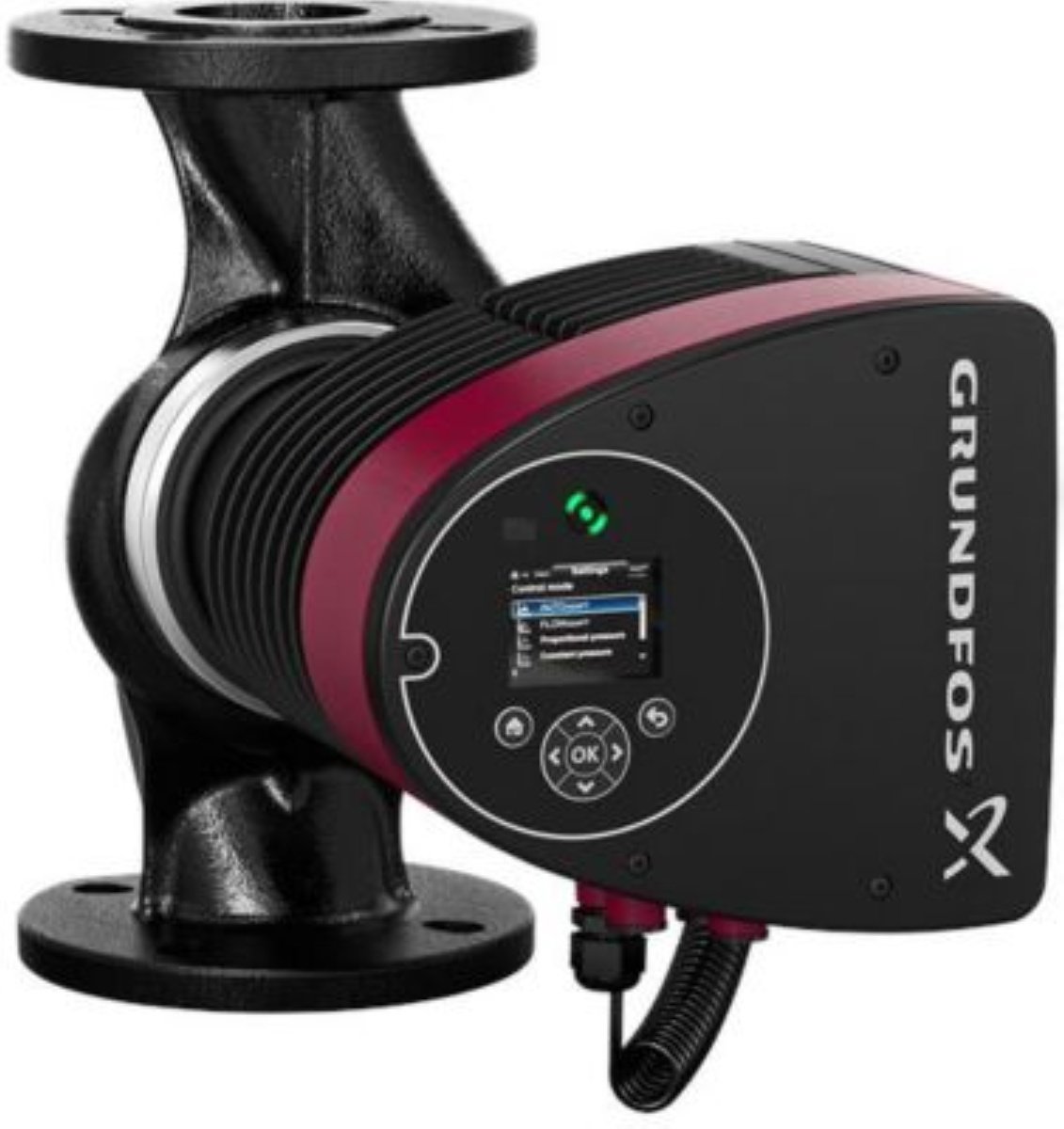

Grundfos MAGNA3 40-80 F
Grundfos MAGNA3 40-80 F er en etfaset vådløber-cirkulationspumpe til varme- og køleanlæg. Pumpe og motor udgør én samlet enhed uden akseltætning, og lejerne smøres af pumpemediet. Pumpen har to pakninger som tætning.
Den integrerede styring, frekvensomformer og differenstryk- og temperatursensor understøtter regulering af pumpens drift. Pumpen er beregnet til montering med flange og har en indbygningslængde på 220 mm.
Funktioner
- AUTOADAPT samt FLOWADAPT og FLOWLIMIT.
- Proportionaltryk-, konstanttryk- og konstanttemperaturregulering.
- Konstantkurvedrift samt drift på maks.- eller min.-kurve.
- Leverandørbeskrivelsen nævner automatisk natsænkning, mens attributdata angiver, at funktionen ikke er til stede.
- Integreret trinløs omdrejningsregulering og frekvensomformer.
- Kontrolboks med TFT-display og styring.
- Kontrolboksen er forberedt til CIM-moduler, der fås som ekstraudstyr.

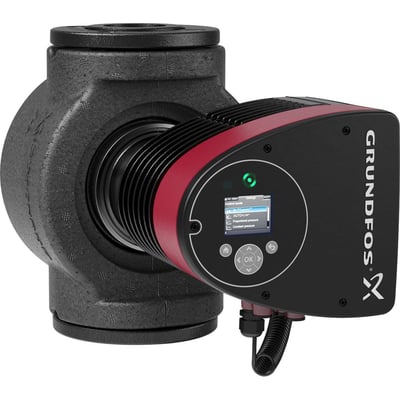

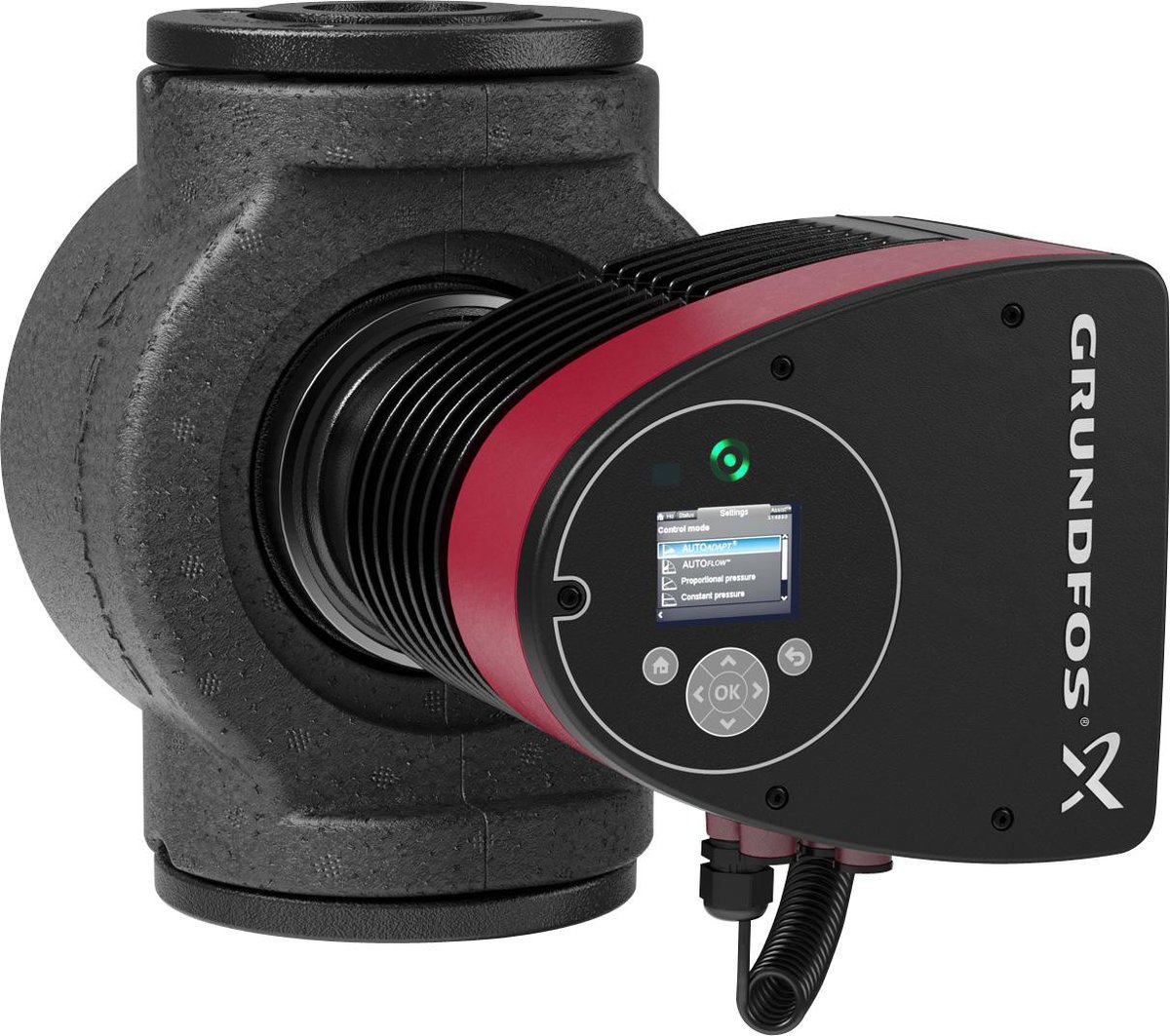

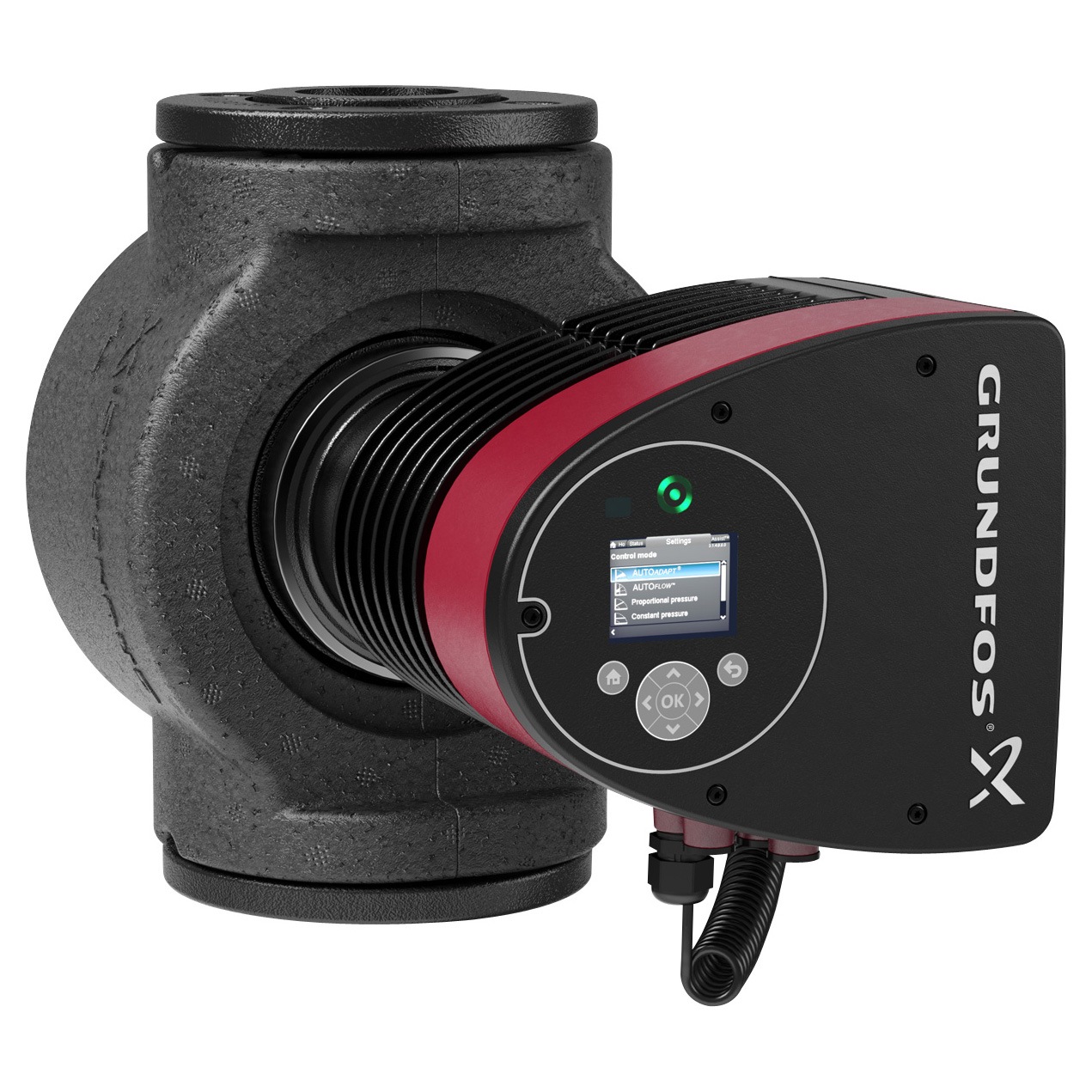

- Isoleringsskaller følger med enkeltpumper til varmeanlæg.
- Spændestykket har én skrue, så topstykket hurtigt kan flyttes.
- Der er ikke behov for ekstern motorbeskyttelse ifølge leverandørbeskrivelsen.
Kommunikation
Kommunikation kan ifølge leverandørbeskrivelsen ske via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. En analog indgang kan ved mere end én pumpe fungere som varmeenergimåler.
Attributdata angiver understøttelse af EtherNet/IP, PROFIBUS, LON/LONWorks, Modbus RTU, RS 485, BACnet MS/TP, 0-20 mA/4-20 mA og 0-10 V/2-10 V. Der er også angivet Bluetooth, WLAN 802.11 samt radiostandarderne 2G, 3G, 4G, 5G og UMTS. Potentialfri skiftekontakt er angivet som tilgængelig. Attributterne angiver ikke understøttelse af KNX, CAN/CANopen, BACnet/IP, Modbus TCP, LIN Bus, PROFIsafe, RS 232, pulstæller, PWM eller PT100/PT1000/PTC. BACnet MS/TP er angivet både som understøttet og ikke understøttet i attributdata.
Motor og materialer
Pumpen har en indbygget 4-polet synkron permanentmagnetmotor (PM-motor). Statorhuset er af aluminiumlegering, og effektelektronikken er luftkølet.
- Pumpehus: støbejern, EN-GJL-250 og ASTM A48-250B.
- Løber: PES 30 % GF.
- Rotorhylster: komposit, kulfiberforstærket.
- Lejeplade og rotorkappe: rustfrit stål.
Tekniske data
- Anvendelse: varme og køling.
- Rørtilslutning: DN 40, flange; tilslutning er også angivet som 1 1/2".
- Flangestandard: DIN; tilslutningsstandard: EN 1092-2.
- Tryktrin: PN6/10; trykklasse er også angivet som PN 10.
- Maks. driftstryk: 10 bar.
- Væsketemperatur: −10 til 110 °C.
- Omgivelsestemperatur: 0 til 40 °C.
- Maks. løftehøjde: 8 m.
- Nominelt flow: 10,89 m³/h; maksimalt pumpevolumen: 18,5 m³/h.
- Leveringshøjde ved nominelt flow: 54,55 kPa; løftehøjde ved nominelt flow er også angivet som 54,92 kPa.
- Indbygningslængde: 220 mm.
- Angivne mål: dybde 369 mm, højde 220 mm, pumpehøjde 304 mm samt bredder på 73 mm og 164 mm.
- Vægt: 16,3 kg.
- EEI: 0,19; energieffektivitetsklasse er angivet som A.
- TF-klasse: 110. Godkendelser på typeskilt: CE, VDE og EAC.
Elektriske data
- Forsyning: 1 x 230 V AC, én fase.
- Netfrekvens: 50 Hz; attributdata angiver også 60 Hz.
- Effektoptagelse P1: 17–265 W. Motoreffekt er angivet til 265 W, og separat P1-data angiver 0,267 kW (267 W).
- Maks. strømforbrug: 0,19–1,2 A; nominel strøm er også angivet som 1,26 A.
- Omdrejningshastighed: 4320 o/min.
- Kapslingsklasse: X4D, også angivet som IPX4.
- Isolationsklasse: F.
- Eltilslutning: tilslutningsklemme.
Specifikationer
-
Varenummer:380952408
-
EAN nummer:5710626493432Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924268Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelse:Til varme
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Automatisk natsænkning:Nej
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
Byggelængde (mm):220
-
Dimension [dn]:40
-
DN mål:40
-
Dobbeltpumpe:Nej
-
Dybde:369mm
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.19
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,19EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Højde:220mm
-
Indbygningslængde:220 mm
-
Indbygningsmål:220mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:54.55 kPa
-
Løftehøjde max:8m
-
Løftehøjden ved nominelt flow (BEP):54.92 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:8.0 m
-
Max. pumpevolumen:18.5 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:265.0 W
-
Motorstrømindgang (P1):0.267 kW
-
Nominel diameter:DN 40
-
Nominel strøm:1.26 A
-
Nominel volumenstrøm:10.89 m³/h
-
Nominelt flow (BEP):10.89 m³/h
-
Omdrejningshastighed:4320.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):267.0 W
-
Pumpehøjde:304.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:1 1/2"
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:DN 40
-
Tilslutningsdiameter tryksiden:DN 40
-
Tilslutningsmål til pumpehus:DN 40
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:16,3kg
-
Producent/forhandler:Grundfos
