Beskrivelse
Produktbeskrivelse

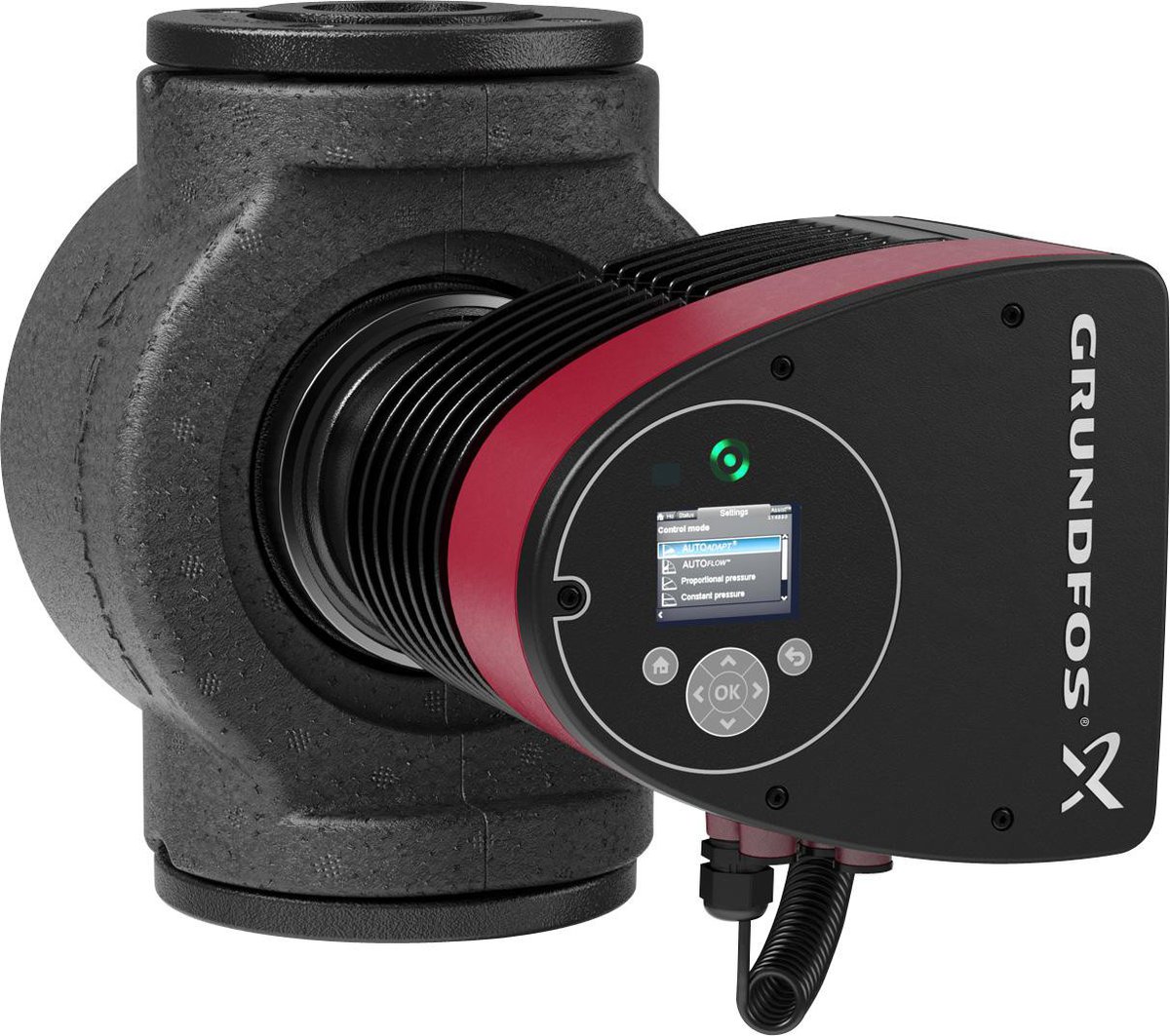

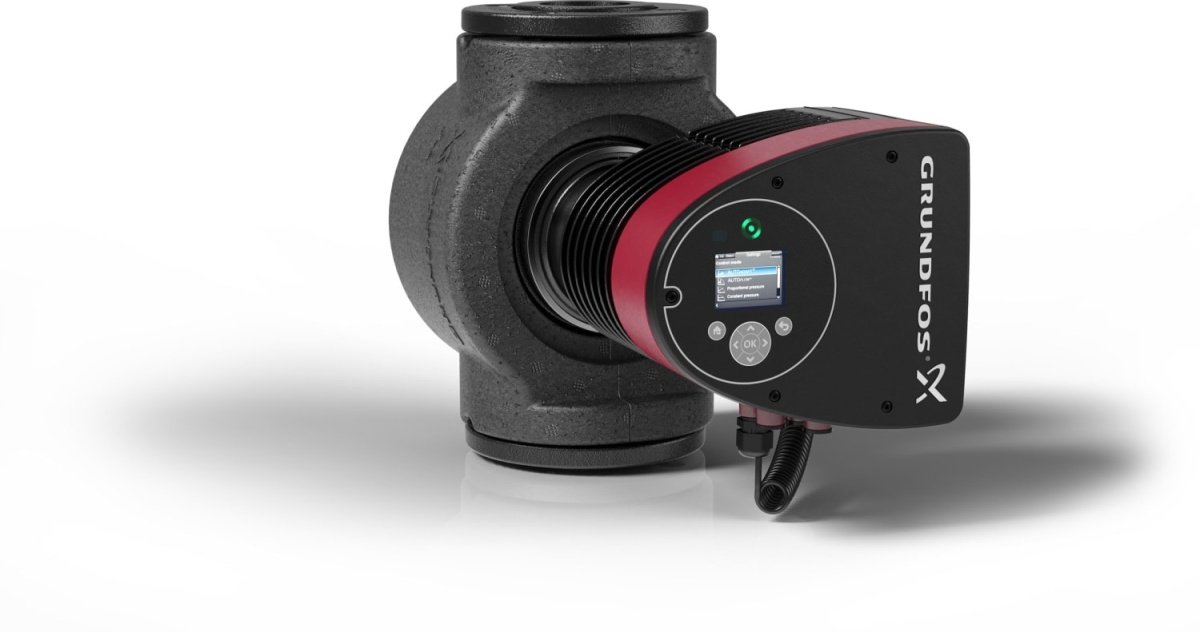

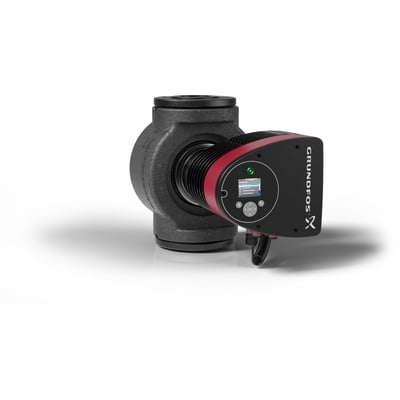

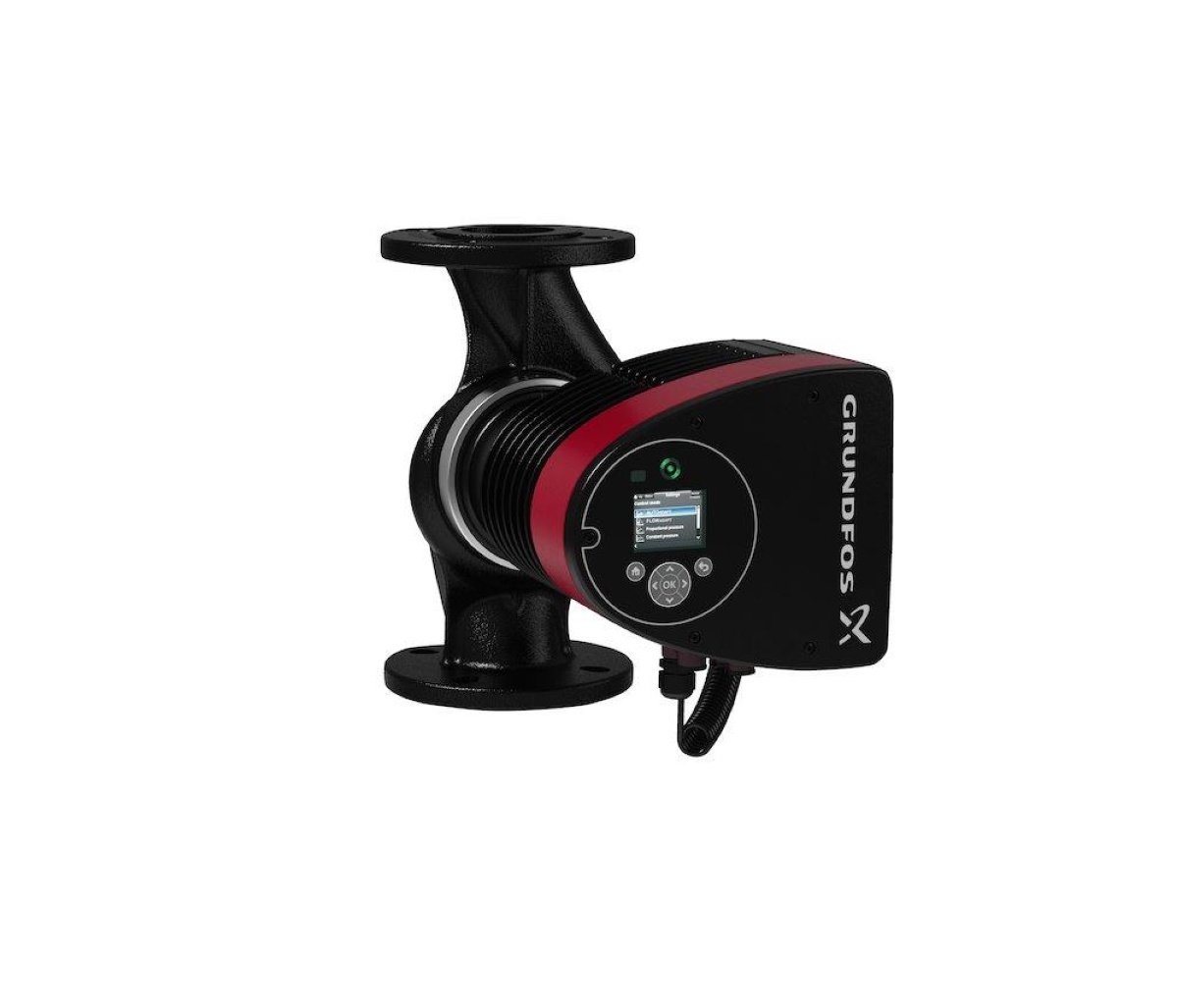

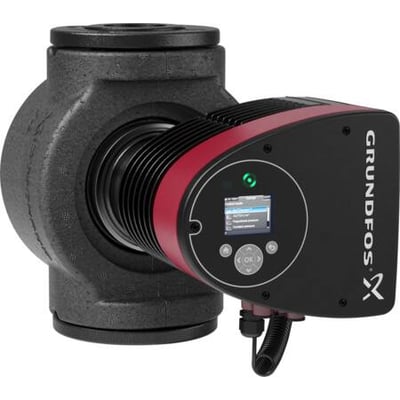

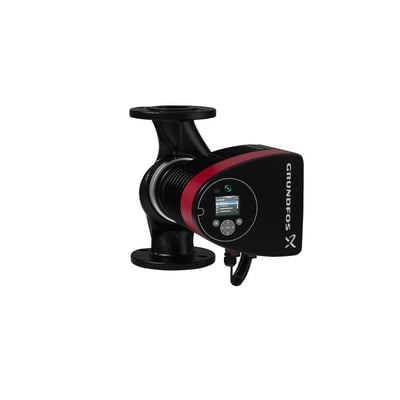

Grundfos MAGNA3 50-100 F er en en-faset vådløberpumpe til cirkulation i varme- og køleanlæg. Pumpe og motor udgør én samlet enhed uden akseltætning. Pumpemediet smører lejerne, og tætningen består af to pakninger. Spændestykket har én skrue, så topstykket kan flyttes.
Pumpen har integreret styring og frekvensomformer, som regulerer omdrejningstallet trinløst. En indbygget differenstryk- og temperatursensor indgår i styringen. Kontrolboksen har TFT-display og er forberedt til CIM-moduler, der fås som tilbehør.
Funktioner og regulering
- AUTOADAPT, FLOWADAPT og FLOWLIMIT.
- Proportionaltrykregulering, konstanttrykregulering og konstanttemperaturregulering.
- Konstantkurvedrift samt drift på maks.- eller min.-kurve.
- Automatisk natsænkning er angivet som ikke tilgængelig for denne model.
- Ekstern motorbeskyttelse er ikke nødvendig.
- Isoleringsskaller leveres med enkeltpumper til varmeanlæg.
Kommunikation
Kommunikation kan ske via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. Den analoge indgang kan ved drift med mere end én pumpe anvendes som varmeenergimåler. Dataene angiver desuden signalindgange på 0-20/4-20 mA og 0-10/2-10 V samt potentialfri skiftekontakt.
Leverandørdata angiver understøttelse af RS 485, PROFIBUS, LON/LONWorks, BACnet MS/TP, Modbus RTU og EtherNet/IP. Bluetooth, WLAN 802.11 samt radiostandarderne 2G, 3G, 4G og 5G er også angivet.
Materialer og konstruktion
- Pumpehus i støbejern, EN-GJL-250 (GG 25), også angivet som ASTM A48-250B.
- Løber i PES med 30 % GF.
- Rotorhylster i kulfiberforstærket komposit.
- Lejeplade og rotorkappe i rustfrit stål.
- Statorhus i aluminiumslegering.
- Farve: sort/rød.
Tekniske data
- Tilslutning: DN 50-flanger, 2", flangeformat efter DIN og tilslutningsstandard EN 1092-2.
- Tryktrin angivet som PN6/10; trykklasse PN 10. Maks. driftstryk: 10 bar.
- Indbygningslængde: 280 mm.
- Medietemperatur: -10 til 110 °C. Omgivelsestemperatur: 0 til 40 °C.
- Maks. løftehøjde er angivet som 10 m i de tekniske data; en produktegenskab angiver også 5,7 m.
- Maks. flow er angivet som 31,5 m³/h; en anden produktegenskab angiver et maksimalt pumpevolumen på 30 m³/h. Nominelt flow: 16,77 m³/h.
- Forsyning: 1 x 230 V, 50 Hz. Produktbetegnelsen angiver 1 x 230-240 V.
- Effektoptagelse P1: 21-429 W. Maks. strømforbrug: 0,22-1,91 A; nominel strøm er angivet til 1,86 A.
- Kapslingsklasse: IPX4/X4D. Isolationsklasse: F. TF-klasse: 110.
- Energieffektivitetsindeks (EEI): 0,18. Energieffektivitetsklasse: A.
- Mål angivet i dataene: højde 280 mm, pumpehøjde 304 mm, dybde 376 mm samt bredder på 73 mm og 164 mm.
- Nettovægt: 18,2 kg. Bruttovægt: 20,3 kg.
- Godkendelser på typeskilt er angivet som CE, VDE og PCT; supplerende leverandørdata angiver også EAC.
- Mærkat: Grundfos Blueflux.
Varenumre
- Produktnummer: 380953510.
- Typenummer: 97924283.
- EAN: 5710626493586.
Specifikationer
-
Varenummer:380953510
-
EAN nummer:5710626493586Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924283Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelse:Til varme
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Automatisk natsænkning:Nej
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
DN mål:50
-
Dobbeltpumpe:Nej
-
Dybde:376mm
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,18EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Flow max:31,5m³/h
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Højde:280mm
-
Indbygningslængde:280 mm
-
Indbygningsmål:280mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:55.12 kPa
-
Løftehøjde max:10m
-
Løftehøjden ved nominelt flow (BEP):54.92 kPa
-
Maks. løftehøjde:5,7 m
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:10.0 m
-
Max. pumpevolumen:30.0 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:429.0 W
-
Motorstrømindgang (P1):0.403 kW
-
Nominel diameter:DN 50
-
Nominel strøm:1.86 A
-
Nominel volumenstrøm:16.77 m³/h
-
Nominelt flow (BEP):16.77 m³/h
-
Omdrejningshastighed:4380.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):403.0 W
-
Pumpehøjde:304.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:2"
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:DN 50
-
Tilslutningsdiameter tryksiden:DN 50
-
Tilslutningsmål til pumpehus:DN 50
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:18kg
-
Producent/forhandler:Grundfos
