Beskrivelse

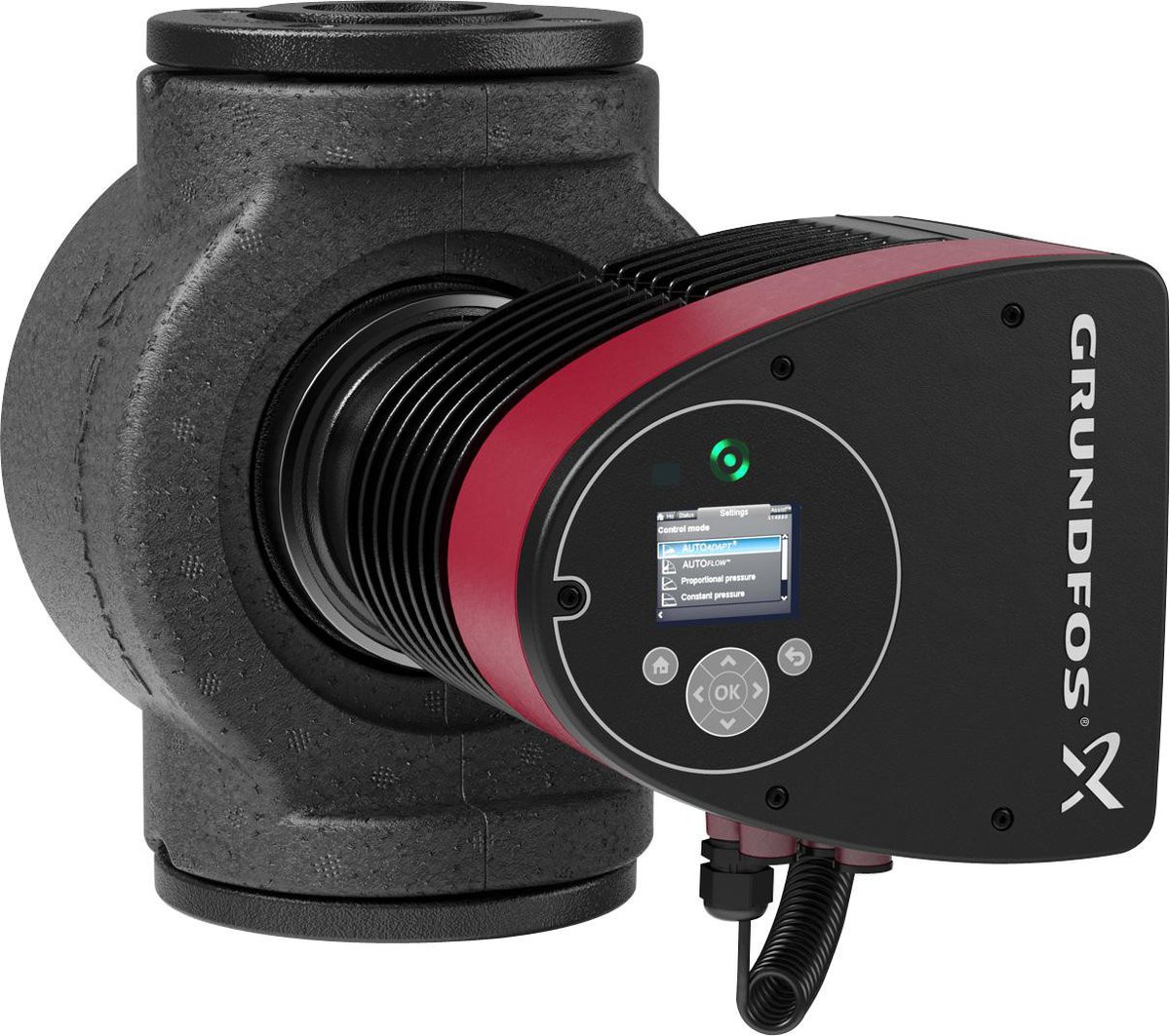

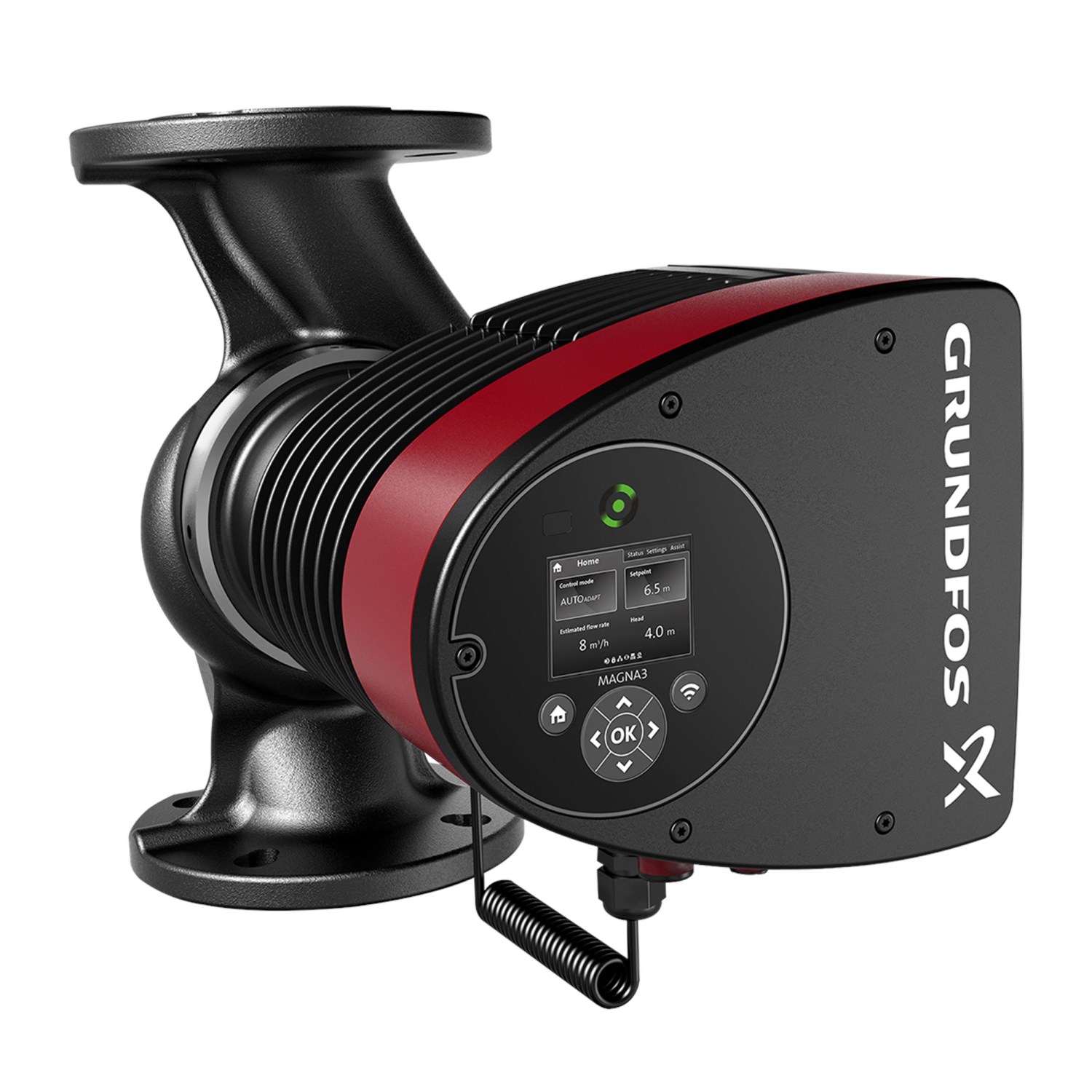

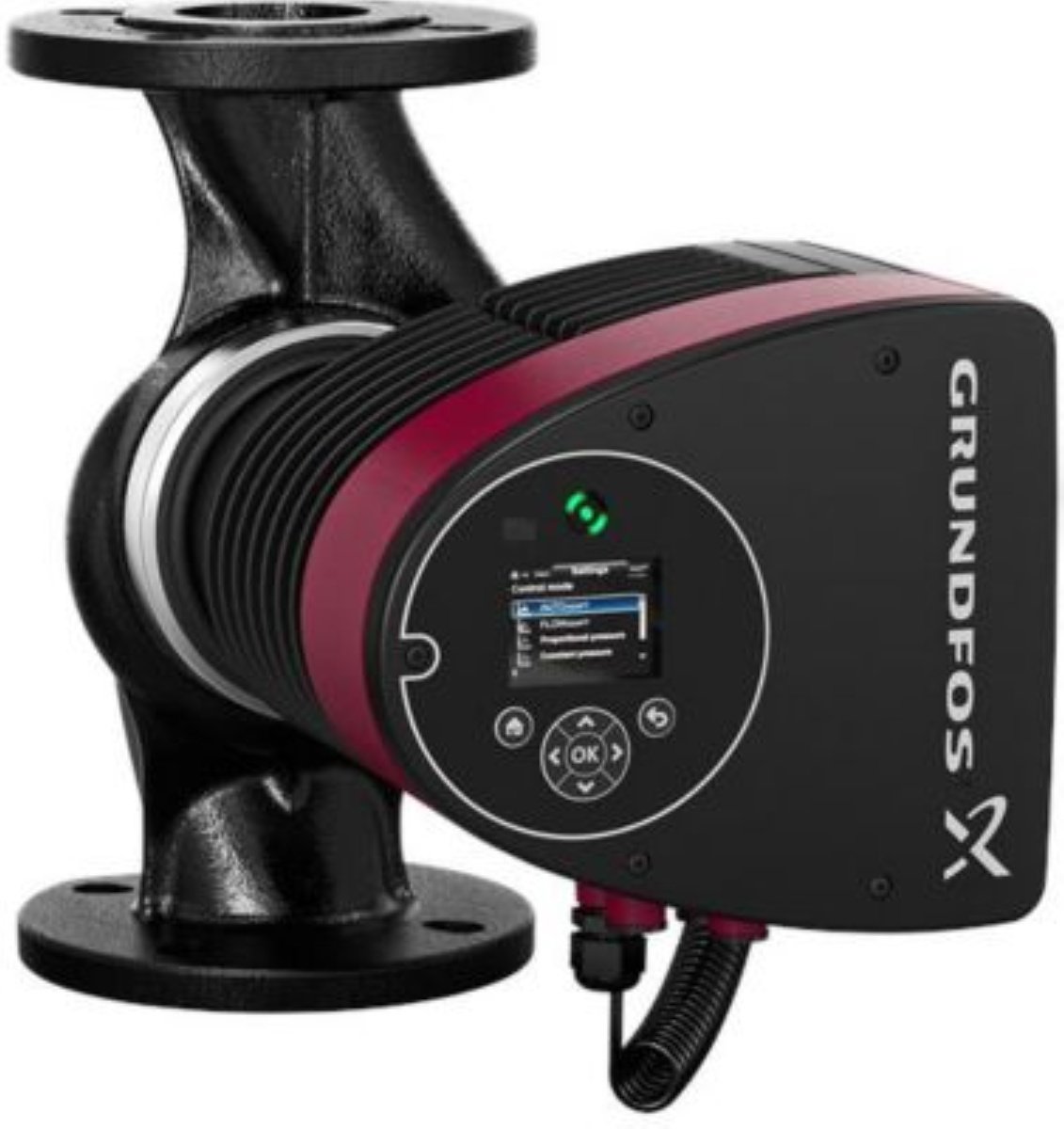

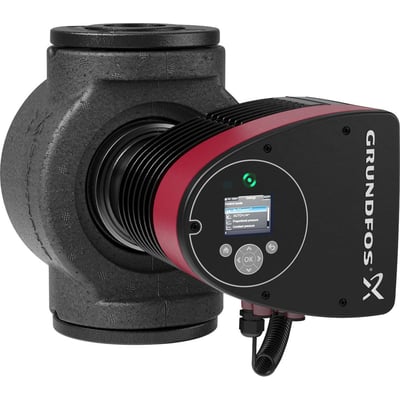

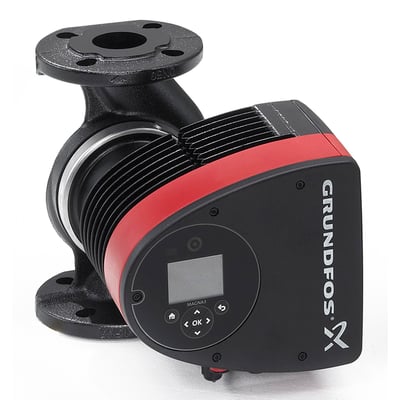

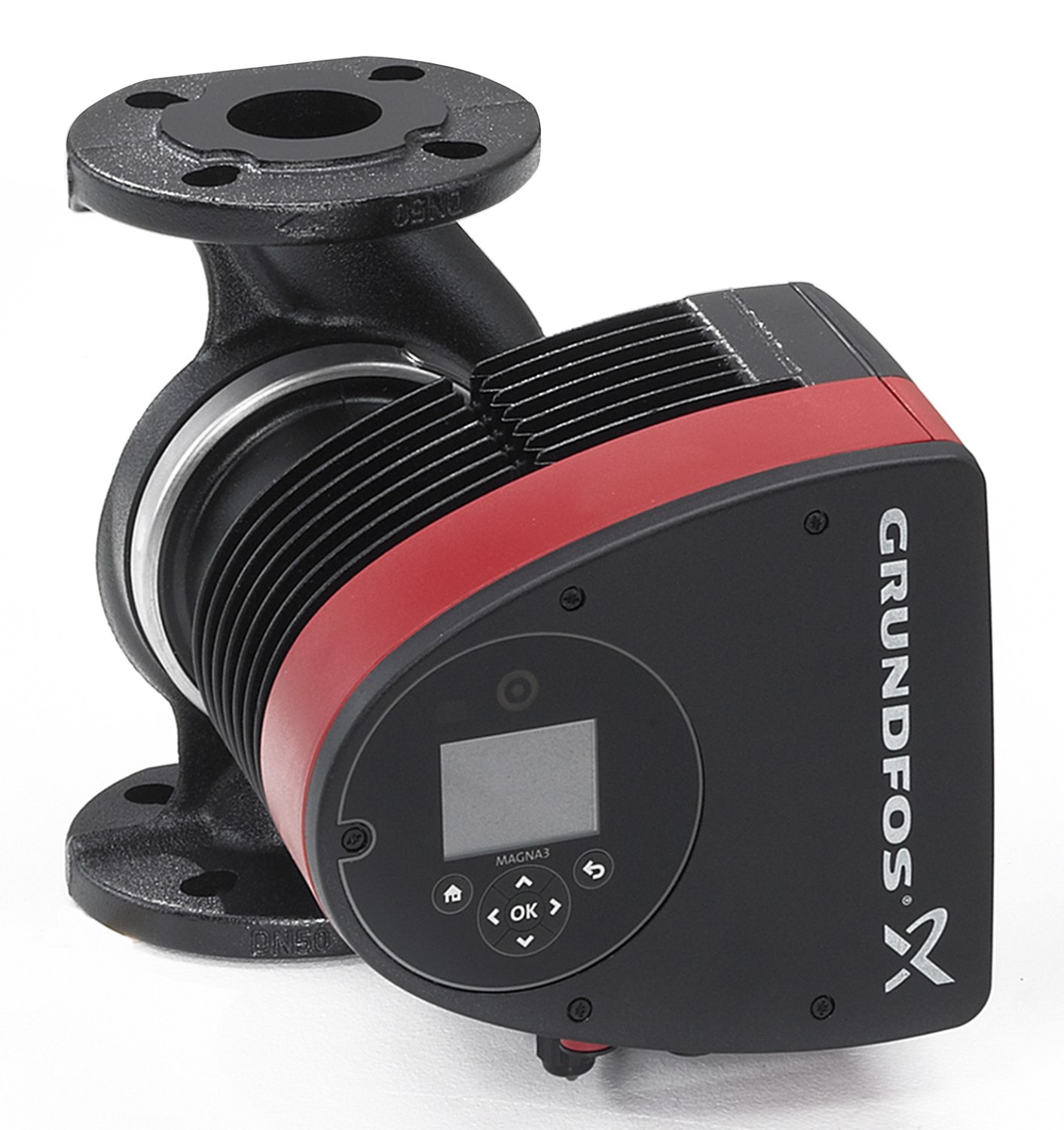

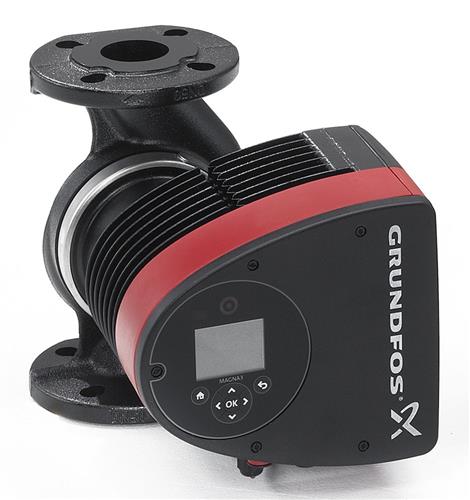

Grundfos MAGNA3 til varme og køling
MAGNA3 50-80F er en enfaset vådløberpumpe til varme- og køleanlæg. Pumpe og motor er samlet i én enhed uden akseltætning, og lejerne smøres af pumpemediet. Pumpen har indbygget differenstryk- og temperatursensor samt frekvensomformer med trinløst variabel omdrejningsregulering. Et spændestykke med én skrue gør det muligt at flytte topstykket.
Funktioner og betjening
- Styring integreret i kontrolboksen og betjeningspanel med TFT-display.
- Reguleringsfunktioner: AUTOADAPT, FLOWADAPT, FLOWLIMIT, proportionaltryk, konstanttryk, konstanttemperatur, konstantkurve, maks.- og min.-kurvedrift samt automatisk natsænkning.
- Kontrolboksen er forberedt til CIM-moduler, som fås som tilbehør.
- Kommunikation via Grundfos GO Remote, fieldbus via CIM-moduler, digitale indgange, relæudgange og analog indgang. En analog indgang kan anvendes som varmeenergimåler i systemer med mere end én pumpe.
- Ingen ekstern motorbeskyttelse er nødvendig. Isoleringsskaller leveres med enkeltpumper til varmeanlæg.
Motor og materialer
Pumpen har en indbygget 4-polet synkron permanentmagnetmotor (PM-motor) og luftkølet effektelektronik. Pumpehuset er af støbejern EN-GJL-250, også angivet som ASTM A48-250B. Løberen er PES 30 % GF. Rotorhylsteret er kulfiberforstærket komposit, lejepladen og rotorkappen er af rustfrit stål, og statorhuset er af aluminiumlegering.
Tekniske data
- Anvendelse: varme og køling; pumpemedie: vand.
- Medietemperatur: -10 til 110 °C. Omgivelsestemperatur: 0 til 40 °C. TF-klasse: 110.
- Tilslutning: rund flange, DN 50, DIN/EN 1092-2. Tryktrin: PN 6/10; maksimalt driftstryk: 10 bar.
- Indbygningslængde: 240 mm. Bredde: 73 mm og 164 mm. Pumpehøjde: 304 mm.
- Forsyning: 1 x 230 V AC, 50 Hz; enfaset. Leverandørens attributter angiver også 60 Hz.
- Effektoptagelse P1: 21–325 W; maksimalt strømforbrug: 0,22–1,46 A. Andre attributter angiver nominel strøm på 1,53 A, motoreffekt på 325 W og strømindgang P1 på 0,328 kW.
- Nominelt flow: 15,54 m³/h. Maksimalt pumpevolumen: 27 m³/h. Maksimal løftehøjde: 8 m. Leveringshøjde ved nominelt gennemløb: 48,16 kPa; løftehøjde ved BEP: 48,05 kPa. Omdrejningshastighed: 3900 1/min.
- Kapslingsklasse: IPX4, angivet som X4D. Isolationsklasse: F. Energiklasse: A. EEI: 0,18.
- Farve: sort.
Kommunikation og godkendelser
Kommunikationsattributterne angiver RS 485, EtherNet/IP, PROFIBUS, LON/LONWorks, Modbus RTU og BACnet MS/TP samt potentialfri skiftekontakt. Analoge signaler omfatter 0–20 mA/4–20 mA og 0–10 V/2–10 V. De angivne radiostandarder omfatter 2G, 3G, 4G, 5G, UMTS, Bluetooth og WLAN 802.11. Godkendelser på typeskiltet er i leverandørdata angivet som CE, VDE og PCT; supplerende variantdata angiver CE, VDE og EAC.
Vægt og identifikation
Produktattributterne angiver en vægt på 17,49 kg. Leverandørens tekniske data angiver nettovægt 17,7 kg og bruttovægt 19,7 kg. Varenummer: 0238065998. EAN: 5710626493579. Typenummer: 97924282.
Supplerende leverandørdata for MAGNA3 50-80 F angiver effektoptagelse P1 på 21–249 W og EEI på 0,19, mens hovedspecifikationen angiver henholdsvis 21–325 W og EEI 0,18.
Specifikationer
-
Varenummer:0238065998
-
EAN nummer:5710626493579Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924282Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Antal faser:1.0
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
Byggelængde (mm):240
-
Dimension [dn]:50
-
DN mål:50
-
Dobbeltpumpe:Nej
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.18
-
Energieffektivitetklasse:A
-
Farve:Sort
-
Flangeform:Rund
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Indbygningslængde:2400 mm
-
Indbygningsmål:240mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:48.16 kPa
-
Løftehøjden ved nominelt flow (BEP):48.05 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:8.0 m
-
Max. pumpevolumen:27.0 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:325.0 W
-
Motorstrømindgang (P1):0.328 kW
-
Nominel diameter:DN 50
-
Nominel strøm:1.53 A
-
Nominel volumenstrøm:15.54 m³/h
-
Nominelt flow (BEP):15.54 m³/h
-
Omdrejningshastighed:3900.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):328.0 W
-
Pumpehøjde:304.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:Flange
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:DN 50
-
Tilslutningsdiameter tryksiden:DN 50
-
Tilslutningsmål til pumpehus:DN 50
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:PN 6/10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:Andet
-
Trykklasse flangetilslutning indtag:Andet
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:17,49kg
-
Producent/forhandler:Grundfos
