- Varenr.:380965812
- EAN nr.:5710626493968
- Typenr.:97924320
Måske interessant?
Beskrivelse

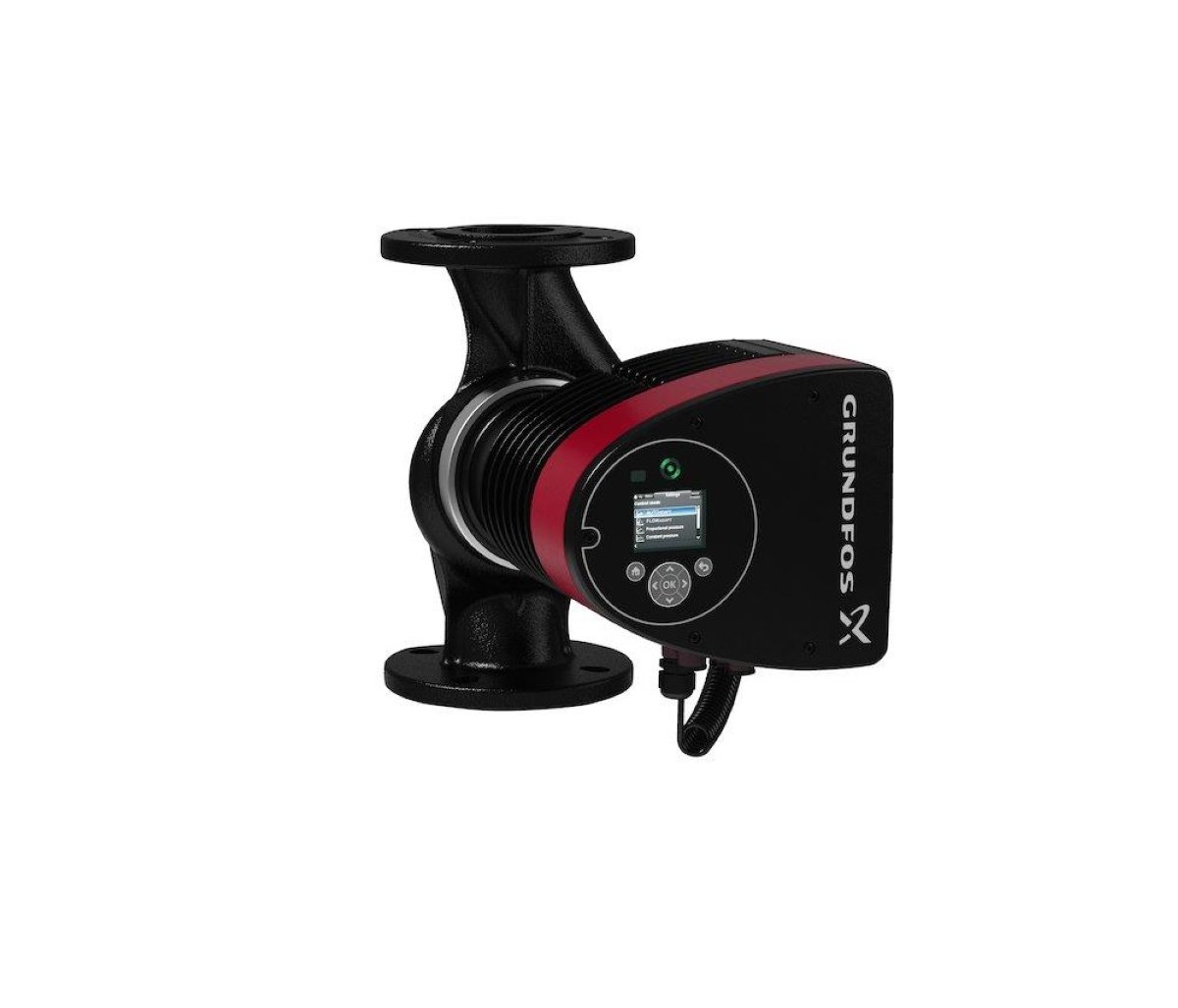

Grundfos MAGNA3 80-120 F er en en-faset vådløberpumpe til cirkulation i varme- og køleanlæg. Pumpe og motor udgør én samlet enhed uden akseltætning, og pumpemediet smører lejerne. Pumpen har indbygget frekvensomformer samt differenstryk- og temperatursensor.

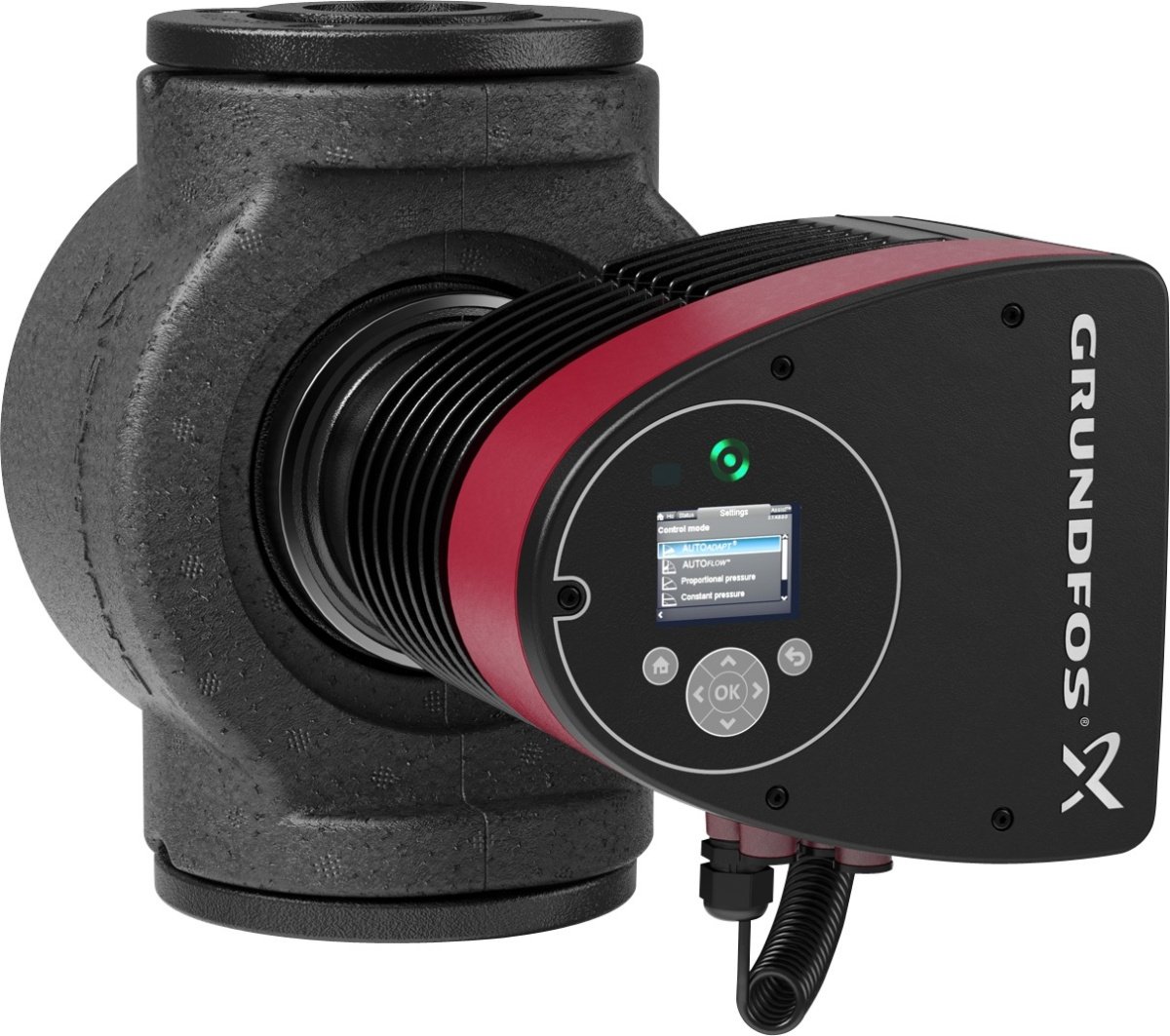

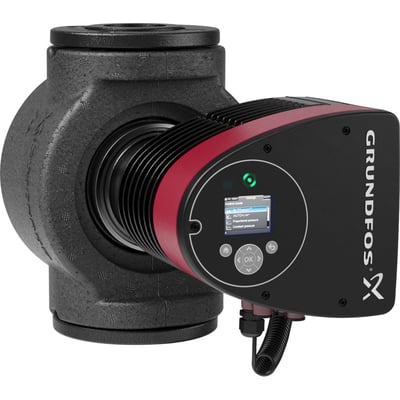

Styringen er integreret i kontrolboksen, som har et betjeningspanel med TFT-display og er forberedt til CIM-moduler, der fås som tilbehør. Et spændestykke med én skrue gør det muligt at flytte topstykket. Isoleringsskaller leveres sammen med enkeltpumper til varmeanlæg.
Funktioner og regulering
- AUTOADAPT samt FLOWADAPT og FLOWLIMIT.
- Proportionaltryks-, konstanttryks- og konstanttemperaturregulering.
- Konstantkurvedrift samt drift på maksimal eller minimal kurve.
- Automatisk natsænkning.
- Integreret motorbeskyttelse, så ekstern motorbeskyttelse ikke er nødvendig.
- Medietemperatur og omgivelsestemperatur kan variere uafhængigt af hinanden.
Kommunikation
Kommunikation kan etableres med trådløs fjernbetjening via Grundfos GO Remote, CIM-moduler, digitale indgange, relæudgange og analog indgang. Ved brug af mere end én pumpe kan den analoge indgang anvendes til varmeenergimåling. Produktdata angiver desuden understøttelse af PROFIBUS, LON/LONWorks, Modbus RTU, BACnet MS/TP og EtherNet/IP samt RS-485. Signalgrænseflader omfatter 0–20/4–20 mA og 0–10/2–10 V. Bluetooth og WLAN er også angivet.
Tekniske data
- Anvendelse: Varme og køl.
- Tilslutning: DN 80-flanger, PN 10, rund flange; flangeforbindelser efter EN 1092-2. Flangestandard er angivet som DIN.
- Indbygningslængde: 360 mm.
- Medietemperatur: -10 til 110 °C. Omgivelsestemperatur: 0 til 40 °C.
- Maksimalt driftstryk: 10 bar. Maksimal løftehøjde: 12 m.
- Nominelt flow: 37,41 m³/h. Maksimalt pumpevolumen: 67,0 m³/h. Løftehøjde ved nominelt flow: ca. 96 kPa.
- Forsyning: 1 x 230 V AC, 50 Hz; én fase. Produktdata angiver også understøttelse af 60 Hz.
- Effektoptagelse P1: 31–1297 W. Maksimalt strømforbrug: 0,32–5,72 A. Omdrejningstallet reguleres trinløst.
- Kapslingsklasse: IPX4. Tæthedsklasse: X4D. Isolationsklasse: F. TF-klasse: 110.
- Energieffektivitetsindeks (EEI): 0,17.
Materialer og mål
- Pumpehus af støbejern, EN-GJL-250 (GG 25); materialet er også angivet som ASTM A48-250B.
- Løber af PES 30 % GF. Rotorhylsteret er kulfiberforstærket komposit, lejeplade og rotorkappe er af rustfrit stål, og statorhuset er af aluminiumslegering.
- Farve: Sort/rød.
- Angivne mål: 360 mm indbygningslængde, 360 mm højde og 412 mm dybde. Breddeangivelser i produktdata er 73 mm og 164 mm.
- Nettovægt angivet i leverandørdata: 30,5 kg.
Godkendelser og tilslutning
Godkendelser angivet på typeskiltet: CE, VDE og PCT. Eltilslutning sker via tilslutningsklemme. Kontrolboksen er forberedt til CIM-moduler, som fås som tilbehør.
Specifikationer
-
Varenummer:380965812
-
EAN nummer:5710626493968Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:97924320Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
60 Hz frekvens:Ja
-
Akseltætningstype:Uden akseltætning
-
Antal faser:1.0
-
Anvendelsesområde:Varme/Køl
-
Arbejdstryk max:10bar
-
Bredde (1):73.0 mm
-
Bredde (2):164.0 mm
-
Byggelængde (mm):360
-
Dimension [dn]:80
-
DN mål:80
-
Dobbeltpumpe:Nej
-
Dybde:412mm
-
Eltilslutning:Tilslutningsklemme
-
Energieffektivitet index (EEI):0.17
-
Energieffektivitetklasse:A
-
Energieffektivitetsindeks (EEI):0,17EEI
-
Farve:Sort/rød
-
Flangeform:Rund
-
Forsyningsspænding:230V AC
-
Frekvens:50 Hz
-
Højde:360mm
-
Indbygningslængde:360 mm
-
Indbygningsmål:360mm
-
Interface PT100 / PT1000 / PTC:Nej
-
Interface Pulsbreddemodulation ( PWM ):Nej
-
Interface pulstæller:Nej
-
Interface-signal 0-10 V / 2-10 V:Ja
-
Interface-signal 0-20 mA / 4-20 mA:Ja
-
Isoleringsklasse ifølge IEC:F
-
Kapslingsklasse IP:IPX4
-
KIWA certificeret:Nej
-
Kommunikation:Indbygget og forberedt
-
Kommunikationsbus:Muligt med tilbehør
-
Kvalitetsklasse, materiale løbehjul:Andet
-
Kvalitetsklasse på pumpehus:Støbejern EN-GJL-250 (GG 25)
-
Leveringshøjde ved nominel gennemløb:95.98 kPa
-
Løftehøjde max:12m
-
Løftehøjden ved nominelt flow (BEP):96.11 kPa
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Støbejern
-
Materiale hus:Støbejern
-
Materiale pumpehjul:Andet
-
Materiale til hus:Støbejern
-
Materialekvalitet:Støbejern EN-GJL-250 (GG 25)
-
Max. Arbejdstryk:10.0 bar
-
Max. pumpeniveau:12.0 m
-
Max. pumpevolumen:67.0 m³/h
-
Med kommunikationsgrænseflade BACnet/IP:Nej
-
Med kommunikationsgrænseflade BACnet MS/TP:Nej
-
Med kommunikationsinterface RS 232:Nej
-
Med kommunikationsinterface RS 485:Ja
-
Medietemperatur max:110°C
-
Medietemperatur min:-10°C
-
Minimal mellemtemperatur (kontinuerlig):-10.0 °C
-
Motor omdrejningsregulering:Indbygget
-
Motoreffekt:1297.0 W
-
Motorstrømindgang (P1):1.496 kW
-
Nominel diameter:DN 80
-
Nominel strøm:6.65 A
-
Nominel volumenstrøm:37.41 m³/h
-
Nominelt flow (BEP):37.41 m³/h
-
Omdrejningshastighed:3690.0 1/min
-
Omgivelsestemperatur max.:40°C
-
Oval flangeform:Nej
-
Potentialfri skiftekontakt:Ja
-
Pumpe strømforbrug (solpump):1496.0 W
-
Pumpehøjde:318.0 mm
-
Pumpehus matriale:Støbejern
-
Pumpekredsløb:Andet
-
Radio standard 2G:Ja
-
Radio standard 2G / 3G / 4G:Ja
-
Radio standard 4G:Ja
-
Radio standard 5G:Ja
-
Radiostandard Bluetooth:Ja
-
Radiostandard UMTS:Ja
-
Radiostandard WLAN 802.11:Ja
-
Selv ansugende:Nej
-
Spænding:230 V
-
Tæthedsklasse:X4D
-
Temperatur maks.:110 °C
-
Temperatur Min.:-10 °C
-
Tilslutning:Flange
-
Tilslutning afgangsside:Flange
-
Tilslutning i forsyningssiden:Flange
-
Tilslutnings standard afgang:EN 1092-2
-
Tilslutnings standard indtag:EN 1092-2
-
Tilslutningsdiameter forsyningssiden:DN 80
-
Tilslutningsdiameter tryksiden:DN 80
-
Tilslutningsmål til pumpehus:DN 80
-
Tilslutningsspænding:1 x 230 volt
-
Tryk:10 bar
-
Trykklasse:PN 10
-
Trykklasse flangetilslutning afgang:PN 10
-
Trykklasse flangetilslutning indtag:PN 10
-
Tryktrinsflange:PN 10
-
Type af omdrejningsregulering:Trinløst variabel
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for PROFIBUS:Ja
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol til BACnet IP:Nej
-
Understøtter protokol til BACnet MS/TP:Ja
-
Understøtter protokol til CAN / CANOpen:Nej
-
Understøtter protokol til LON/LONWorks:Ja
-
Understøtter protokol til LIN Bus:Nej
-
Understøtter protokol til Modbus RTU:Ja
-
Understøtter protokol til Modbus TCP:Nej
-
Vægt:29,7kg
-
Producent/forhandler:Grundfos
