Danfoss EV220BW magnetventil, 20 mm, G 3/4, EPDM, NO, Eco-messing

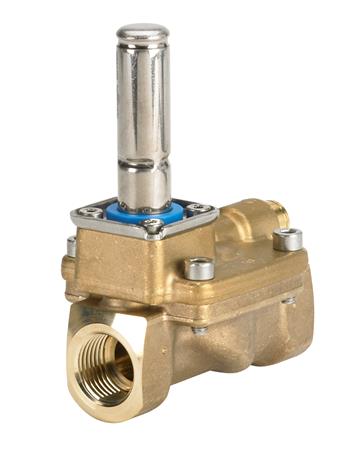

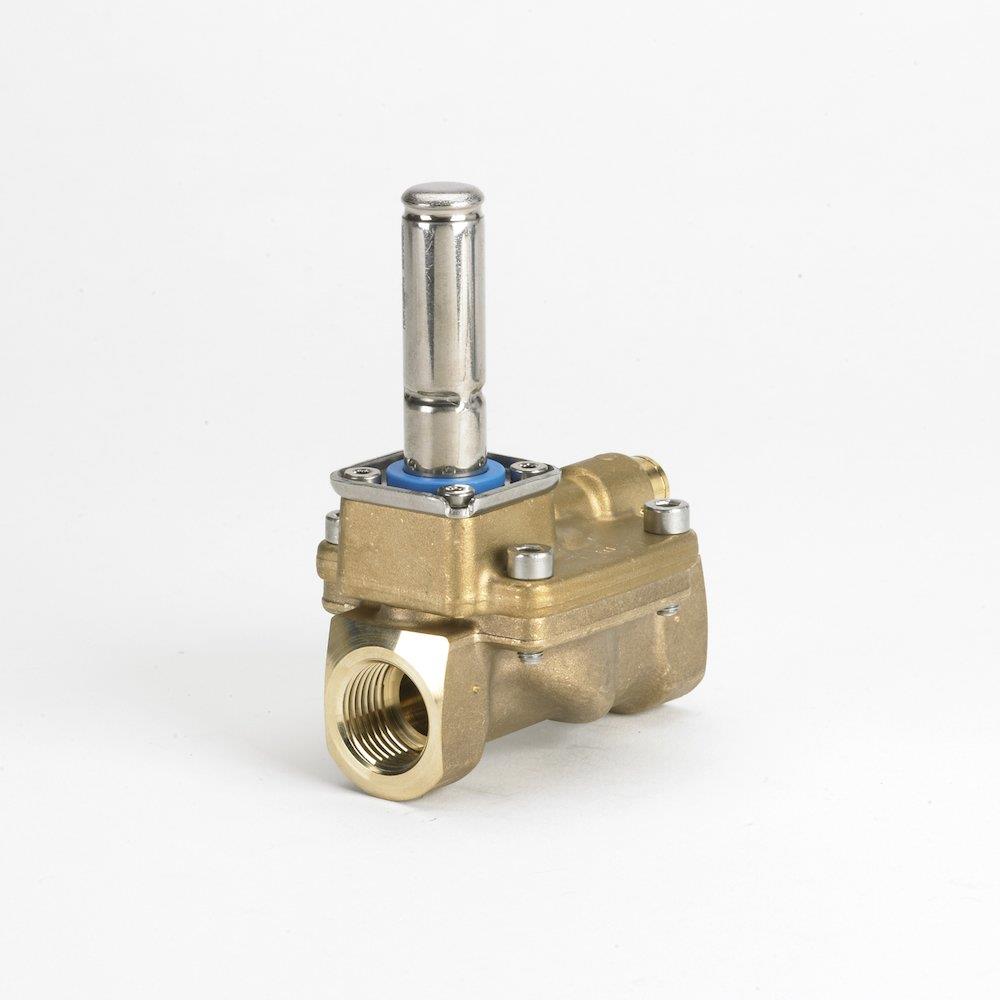

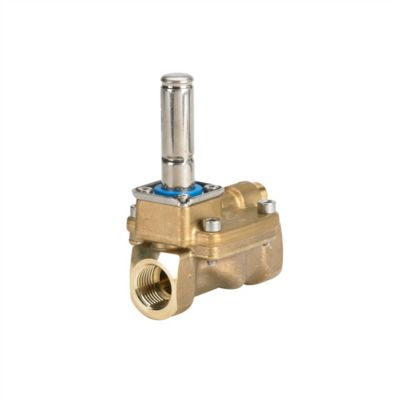

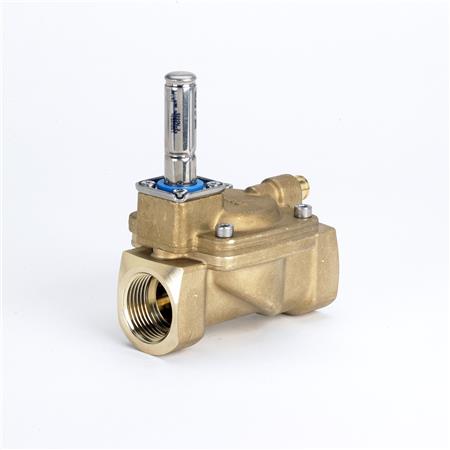

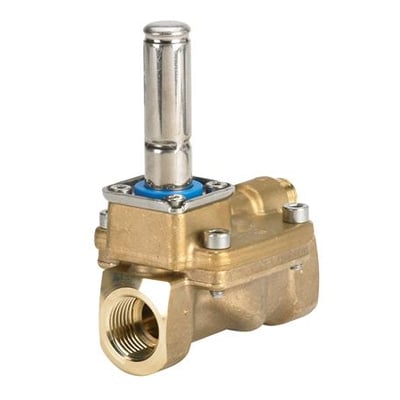

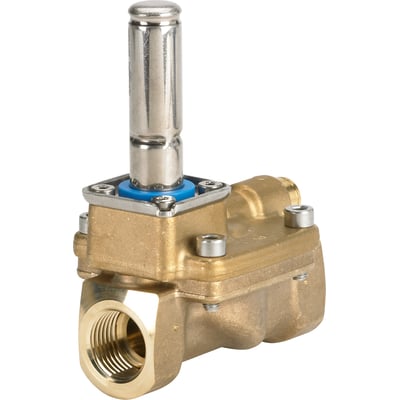

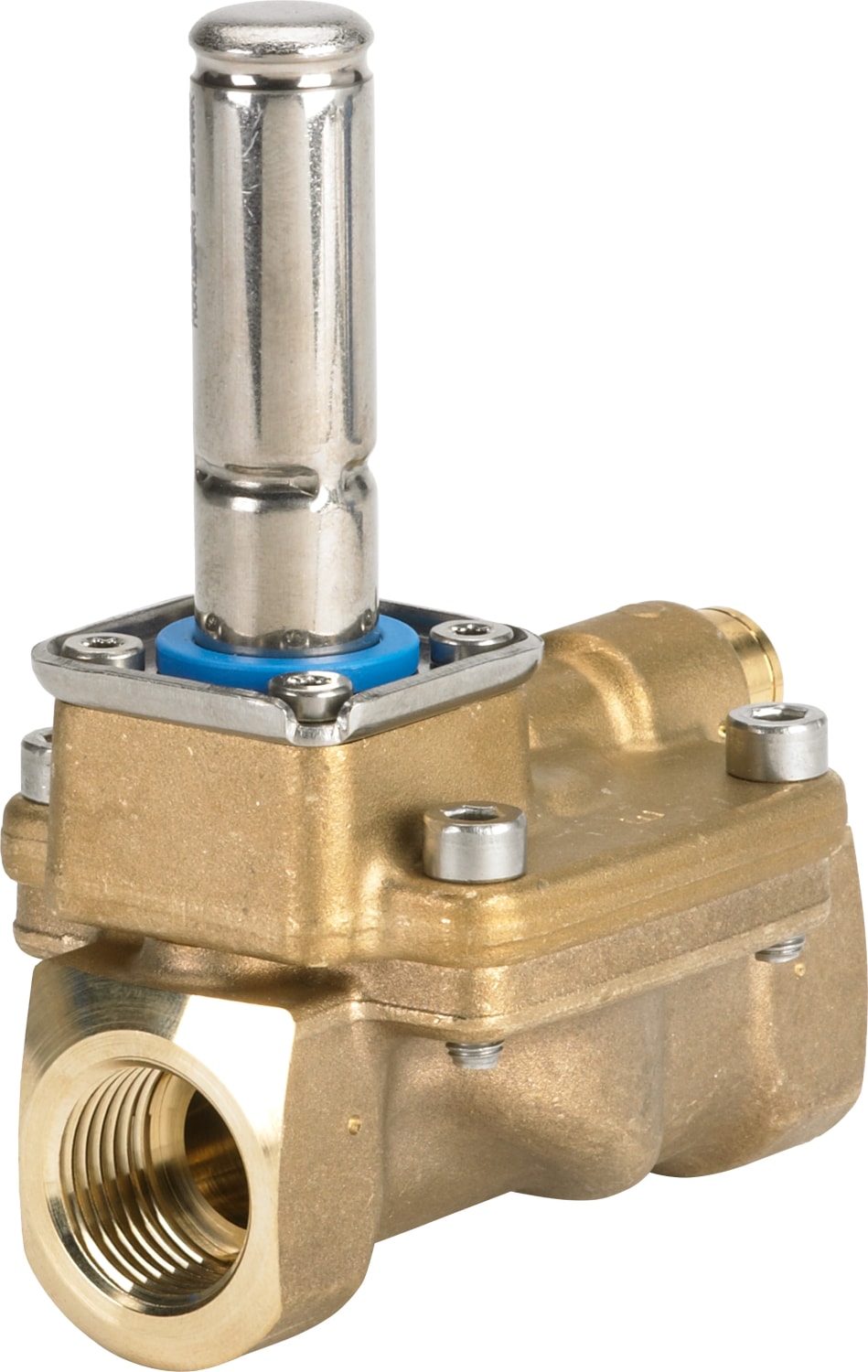

Danfoss EV220BW magnetventil med 20 mm dyse og G 3/4-gevind, set skråt med messinghus og metalaktuator.Danfoss EV220BW magnetventil med 20 mm dyse og G 3/4-gevind vist i sin helhed med opretstående aktuator.Danfoss EV220BW magnetventil med 20 mm dyse og G 3/4-gevind set skråt forfra med mærkning på aktuatoren.Danfoss EV220BW magnetventil med 20 mm dyse og G 3/4-gevind set fra en let skrå vinkel med åbningen fremad.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Danfoss
Danfoss EV220BW 2/2-magnetventil, normalt åben og servostyret med EPDM-membran. G 3/4-tilslutning, 20 mm dyse og driftstryk på 0,3–10 bar. Læs mere…
  • Varenr.:
    470316306
  • EAN nr.:
    5702428508742
  • Typenr.:
    132U2001
pr. stk. inkl. moms
1.911,00 kr.

Måske interessant?

Beskrivelse

Danfoss EV220BW er en 2/2-magnetventil med normalt åben ventilposition (NO), servostyring med membran og EPDM-tætning. Ventilen har Eco-messinghus, 20 mm dyse og indvendig G 3/4-gevindtilslutning efter ISO 228-1.

Funktion og anvendelse

  • Anbefalet til drikkevand og opvarmning.
  • Lige ventil med to veje (2/2) og normalt åben position.
  • Servostyret membranventil med BW-aktuator.
  • Ventilen har en præget pil, der viser strømningsretningen.
  • Medietolerance: moderat aggressivt medium.
  • Udligningsdyse til åbning/lukning er valgfri.

Tekniske data

  • Tilslutning: G 3/4, indvendigt cylindrisk rørgevind (BSPP), ISO 228-1.
  • Dysestørrelse: 20 mm.
  • Aktuator: BW; aktuatorsystemets størrelse: 13,5 mm (0,53 in).
  • Tilslutningsspænding: 24 V.
  • Anslået åbningstid for vand: 40 ms.
  • Trykdifferens: 0,3–10 bar (4,351–145 psi).
  • Maks. driftstryk for væsker: 10 bar (145 psi).
  • Maks. prøvetryk: 15 bar (217,5 psi).
  • Kv-værdi: 8 m³/h; Cv-værdi: 9,25 gal/min.
  • Medietemperatur: −30 til 90 °C (−22 til 194 °F).
  • Maks. omgivelsestemperatur: 80 °C (176 °F).
  • Maks. medieviskositet: 50 cSt.
  • Tilslutningslængde: 90 mm; højde: 93 mm.
  • Bruttovægt: 0,903 kg; nettovægt: 0,868 kg; volumen: 0,865 liter.

Materialer, godkendelser og identifikation

  • Ventilhus og tilslutninger: Eco-messing; pakning: EPDM.
  • Godkendelser angivet for ventilen: ACS, SINTEF, RISE, PZH og WRAS. WRAS-oplysningen gælder 0–70 °C.
  • Leverandøroplysninger for EV220BW-serien nævner også DVGW, 4MS, KTW og W270 for væskeberørte materialer samt produktion efter ISO/IATF 16949.
  • EU RoHS: Ja. China RoHS og UK RoHS: uden for anvendelsesområdet.
  • Omfattet af WEEE; indeholder ikke batterier.
  • REACH-kandidatlistestof angivet i dataene: bly (CAS 7439-92-1).
  • Type: EV220BW 20. Specifikationsnøgle: EV220BW 20BE G 34E NO000.
  • Typenummer: 132U2001. Produktnummer: 470316306. EAN: 5702428508742.
  • EV220BW 15–50-programmet omfatter tilbehør og reservedele til magnetventiler.

Specifikationer

  • Varenummer:
    470316306
  • EAN nummer:
    5702428508742
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    132U2001
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Åben spændingsløs:
    Ja
  • Aktuator:
    BW
  • Antal veje:
    2/2
  • Differenstryk:
    0,3 - 10bar
  • Dimension:
    3/4
  • Drifttryk max:
    10bar
  • Dyse:
    20mm
  • Eksplosionsbeskyttelse:
    Ingen
  • Fristrøm:
    Nej
  • Godkendelse:
    ACS, SINTEF, RISE, PZH, WRAS
  • Højde:
    93.0 mm
  • ISO Nr.:
    ISO 228-1
  • KV værdi m3/h:
    8
  • KVS værdi:
    8.0 m³/h
  • Længde tilslutning 1:
    90.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    90.0 °C
  • Materiale:
    Rustfri stål
  • Materiale hus:
    Eco messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    Andet
  • Max. differenstryk vand/væsker:
    10.0 bar
  • Max. trykdifference AC-model:
    8.0 bar
  • Max. trykdifference DC-model:
    93.0 bar
  • Max. Viskositet:
    50.0 cSt
  • Medie:
    Anbefales til: Drikkevand og opvarmning eco/ss
  • Medietemperatur:
    -30 - 90°C
  • Minimal mellemtemperatur (kontinuerlig):
    0.0 °C
  • Minimum trykdifference:
    0.3 bar
  • Nødknapsbetjening:
    Andet
  • Nominel diameter:
    3/4"
  • Omgivelsestemperatur max.:
    80°C
  • Overfladebehandling:
    Andet
  • Prøvetryk:
    15bar
  • Styring:
    Servostyret (membran)
  • Tætningsmateriale:
    EPDM
  • Tilslutning:
    3/4"
  • Tilslutning (1):
    Indvendigt rørgevind cylindrisk (BSPP)
  • Tilslutning 2:
    Indvendig gevind metrisk
  • Tilslutning intern/ekstern:
    Intern
  • Tilslutningsspænding:
    24.0 V
  • Tryk:
    0,3-10 bar
  • Type:
    Lige
  • Ventil position:
    NO (Normally open)
  • Producent/forhandler:
    Danfoss
