Schneider Electric ComPacT NSX100F maksimalafbryder, AC/DC, 100 A, 2-polet, C10F2TM100

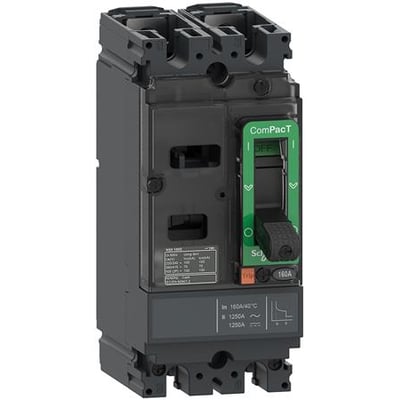

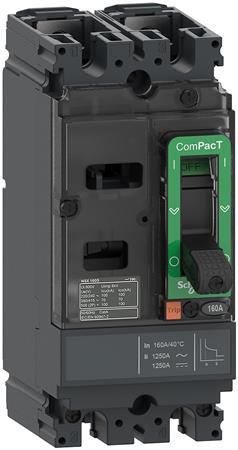

Schneider Electric ComPacT NSX100F 2-polet maksimalafbryder på 100 A med sort kabinet og grøn betjening, set skråt forfra.Schneider Electric ComPacT NSX100F 2-polet maksimalafbryder på 100 A set mere lige forfra med sort kabinet og grøn betjening.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
2-polet, fastmonteret maksimalafbryder med TMD-strømrelæ på 100 A, IP40 og justerbar termisk overbelastningsbeskyttelse. Læs mere…
  • Varenr.:
    3322737414
  • EAN nr.:
    3606481995452
  • Typenr.:
    C10F2TM100
pr. stk. inkl. moms
2.750,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX100F er en 2-polet, fastmonteret maksimalafbryder med TMD-termisk-magnetisk strømrelæ på 100 A. Apparatet leveres komplet med beskyttelsesenhed og har knebelbetjening.

Beskyttelse og elektriske data

Den termiske overbelastningsbeskyttelse er justerbar, mens den magnetiske beskyttelse er fastindstillet. De angivne udløserområder er 100–100 A for overbelastning og 1000–1000 A for momentan kortslutning.

  • Nominel strøm: 100 A
  • Mærkespænding: 690 V AC, 50/60 Hz
  • Kortslutningsbrydeevne (Icu): 36 kA rms ved 415 V AC, 50/60 Hz
  • Angivet Icu: 18 kA ved 400 V, 50 Hz
  • Effekttab: 17,6 W
  • Kapslingsklasse: IP40

Montering og tilslutning

Enheden er fastmonteret og beregnet til indbygning. Hovedstrømkredsens tilslutninger er placeret foran og udføres med skrueforbindelse. DIN-skinnemontering er angivet som valgfri, mens apparatet ikke er angivet som egnet til DIN-skinne.

  • Mål (B × H × D): 105 × 161 × 86 mm
  • Udløserindikator: Ja
  • Integreret motordrev eller motordrev som tilvalg: Nej
  • Underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Standarder og kompatibilitet

ComPacT NSX100F er i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. Der findes valgfrie funktioner og tilbehør til enheden. Produktet indgår i Schneider Electrics EcoStruxure Power-arkitektur.

Specifikationer

  • Varenummer:
    3322737414
  • EAN nummer:
    3606481995452
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10F2TM100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    2.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    17.6 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1000 - 1000 A
  • Indstillingsområde for overbelasningsudløser:
    100 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    18.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
