Maksimalafbryder ComPacT NSX100F AC/DC, 20 A, 2-polet

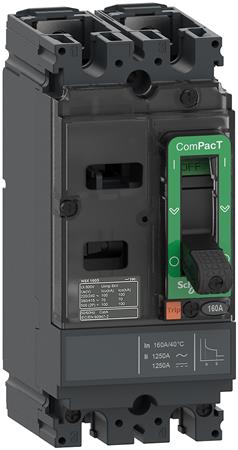

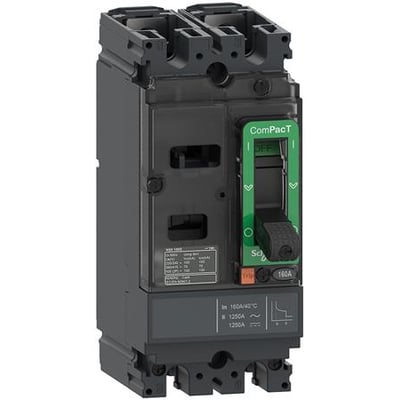

Schneider Electric ComPacT NSX100F maksimalafbryder på 20 A med sort kabinet, grøn betjeningsramme og sort knebel.Schneider Electric ComPacT NSX100F maksimalafbryder på 20 A set lidt på afstand og skråt forfra med betjeningskneblen synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
Fastmonteret ComPacT NSX100F maksimalafbryder med 2 beskyttede poler, 20 A TMD-udløser og 18 kA kortslutningsbrydeevne. Læs mere…
  • Varenr.:
    3322737346
  • EAN nr.:
    3606481995384
  • Typenr.:
    C10F2TM020
pr. stk. inkl. moms
2.475,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSX100F er en komplet, fastmonteret maksimalafbryder med 2 poler og 2 beskyttede poler. Den har en termisk-magnetisk TMD-strømrelæenhed på 20 A med fastindstillet termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse. Afbryderen er beregnet til standardmæssige og specifikke anvendelser.

Elektriske data

  • Nominel strøm: 20 A.
  • Mærkespænding: 690 V. Driftsspændingen er angivet til 690 VAC ved 50/60 Hz.
  • Kortslutningsbrydeevnen Icu er angivet til 18 kA rms ved 415 VAC, 50/60 Hz i produktbeskrivelsen. Attributdata angiver Icu på 18 kA ved 400 V, 50 Hz.
  • Indstillingsområde for overbelastningsudløser: 20 A.
  • Indstillingsområde for momentan kortslutningsudløser: 260 A.
  • Effekttab: 8,02 W.

Udførelse og tilslutning

  • Fastmonteret indbygningselement med komplet beskyttelsesenhed.
  • Kapslingsklasse: IP40.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse foran.
  • Betjening med knebel. Udløserindikator er inkluderet.
  • Ingen hjælpekontakter: 0 NO-kontakter, 0 NC-kontakter og 0 skiftekontakter.
  • Ingen underspændingsudløser eller integreret jordfejlsbeskyttelse.
  • Intet integreret motordrev, og motordrev fås ikke som option.
  • DIN-skinne montage er angivet som valgfri, mens egnethed til DIN-skinne montering er angivet som nej.

Mål og standarder

Målene er 161 × 70 × 86 mm (H × B × D). Enheden er angivet til at være i overensstemmelse med EN/IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322737346
  • EAN nummer:
    3606481995384
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10F2TM020
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    2.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    8.02 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    260 - 260 A
  • Indstillingsområde for overbelasningsudløser:
    20 - 20 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    18.0 kA
  • Nominel strøm IE:
    20.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
