Maksimalafbryder ComPacT NSX100N, AC/DC, 20 A, 1-polet

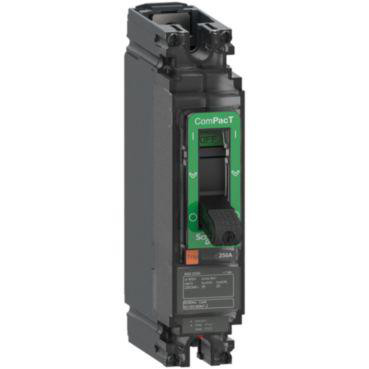

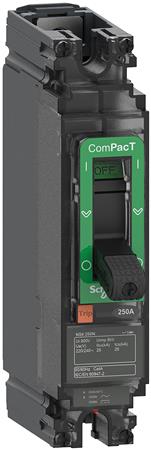

Schneider Electric ComPacT NSX100N maksimalafbryder på 20 A med én pol, set skråt forfra med betjeningsknebel.Schneider Electric ComPacT NSX100N maksimalafbryder på 20 A med én pol, vist i en mere frontal vinkel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
1-polet fastmonteret ComPacT NSX100N-maksimalafbryder med TMD 20 A, Icu 25 kA ved 240 VAC og mærkespænding 277 VAC. Læs mere…
  • Varenr.:
    3322737472
  • EAN nr.:
    3606481995513
  • Typenr.:
    C10N1TM020
pr. stk. inkl. moms
2.242,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

ComPacT NSX100N er en komplet, fastmonteret maksimalafbryder med én pol og én beskyttet pol. Den er beregnet til standardapplikationer og specifikke applikationer og leveres med en termisk-magnetisk TMD-strømrelæenhed på 20 A. Enheden har fastindstillet termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse.

Elektriske data og beskyttelse

  • Nominel strøm: 20 A
  • Indstillingsområde for overbelastningsudløser: 20–20 A
  • Indstillingsområde for momentan kortslutningsudløser: 260–260 A
  • Kortslutningsbrydeevne (Icu): 25 kA rms ved 240 VAC, 50/60 Hz
  • Mærkespænding: 277 V; driftsspænding: 277 VAC, 50/60 Hz
  • Kapslingsklasse: IP40
  • Effekttab: 4,01 W

Udførelse og tilslutning

  • Fastmonteret indbygningselement
  • Betjening med knebel
  • Hovedstrømkredsens tilslutning er foran og udføres med skrueforbindelse
  • Mål (H × B × D): 161 × 35 × 86 mm
  • DIN-skinne-montage er angivet som valgfri, mens produktet samtidig er angivet som ikke egnet til DIN-skinne-montering

Funktioner og øvrige oplysninger

  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Underspændingsudløser: Nej; integreret underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Integreret motordrev: Nej; motordrev som tilvalg: Nej
  • Komplet apparat med beskyttelsesenhed: Ja

Standarder og identifikation

Enheden er i overensstemmelse med EN/IEC 60947, CCC og EAC samt marine specifikationer.

  • Type: C10N1TM020
  • Produktnummer: 3322737472
  • EAN: 3606481995513

Specifikationer

  • Varenummer:
    3322737472
  • EAN nummer:
    3606481995513
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10N1TM020
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    1.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    4.01 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    260 - 260 A
  • Indstillingsområde for overbelasningsudløser:
    20 - 20 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    277 - 277 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel strøm IE:
    20.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
