Maksimalafbryder DC NSX100S, 80 A, 2-polet

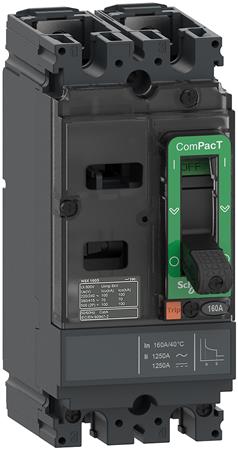

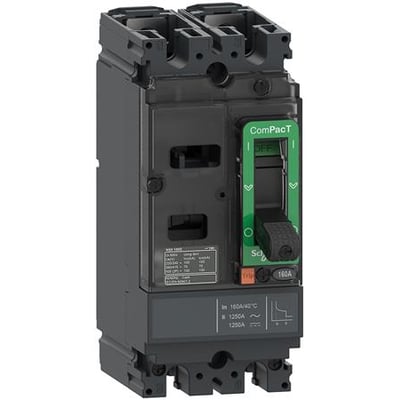

Schneider Electric ComPacT NSX100S 2-polet maksimalafbryder på 80 A, set forfra med grøn betjeningsknap.Schneider Electric ComPacT NSX100S 2-polet maksimalafbryder på 80 A, vist lidt på afstand med front og tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
2-polet, fastmonteret ComPacT NSX 100S maksimalafbryder med TMD-strømrelæ, 80 A mærkestrøm og IP40. Læs mere…
  • Varenr.:
    3322737841
  • EAN nr.:
    3606482034372
  • Typenr.:
    C10S2TM080
pr. stk. inkl. moms
3.591,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

ComPacT NSX 100S er en komplet, fastmonteret 2-polet maksimalafbryder med en termisk-magnetisk TMD-strømrelæenhed. Den har fastindstillet termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse. Produktet er angivet som NSX100S DC og også som AC/DC.

Elektriske data

  • Mærkestrøm: 80 A.
  • Mærkespænding: 690 V. Driftsspændingen er angivet til 690 V AC ved 50/60 Hz.
  • Kortslutningsbrydeevne (Icu): 75 kA rms ved 415 V AC, 50/60 Hz.
  • Nominel kortslutningsstrøm (Icu): 70 kA ved 400 V, 50 Hz.
  • Indstillingsområde for overbelastningsudløser: 80 A.
  • Indstillingsområde for momentan kortslutningsudløser: 800 A.
  • Effekttab: 17,54 W.

Udførelse og tilslutning

  • Fastmonteret indbygningselement med knebelbetjening.
  • IP-klasse: IP40.
  • Hovedstrømkreds tilsluttes med skrueforbindelse foran.
  • Komplet apparat med beskyttelsesenhed.
  • Udløserindikator: ja.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Integreret motordrev: nej. Motordrev som option: nej.
  • Underspændingsudløser: nej. Integreret underspændingsudløser: nej.
  • Integreret jordfejlsbeskyttelse: nej.
  • DIN-skinne-montage er angivet som valgfri; egnethed til DIN-skinne-montering er angivet som nej.

Mål og specifikationer

Målene er 161 × 70 × 86 mm (højde × bredde × dybde). Enheden er i overensstemmelse med EN/IEC 60947 og er angivet med CCC, EAC og marine specifikationer.

  • Typebetegnelse: C10S2TM080.
  • Produktnummer: 3322737841.
  • EAN: 3606482034372.

Specifikationer

  • Varenummer:
    3322737841
  • EAN nummer:
    3606482034372
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10S2TM080
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    2.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    17.54 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 800 A
  • Indstillingsområde for overbelasningsudløser:
    80 - 80 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    80.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
