Schneider Electric ComPacT NSX160F AC/DC maksimalafbryder, 125 A, 2P

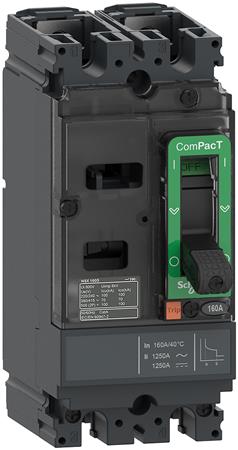

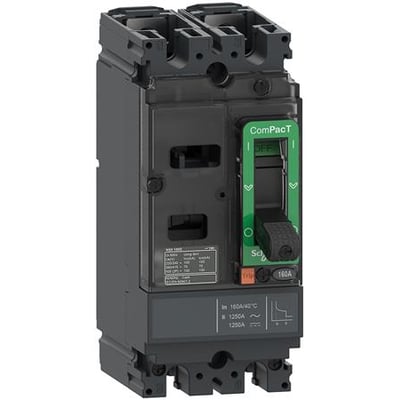

Schneider Electric ComPacT NSX160F maksimalafbryder på 125 A med sort kabinet og grøn betjeningsknebel, set skråt forfra.Schneider Electric ComPacT NSX160F 2-polet maksimalafbryder på 125 A set forfra med betjeningsknebel og synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
Fastmonteret 2-polet maksimalafbryder med 125 A TMD-strømrelæ, IP40 og skrueforbindelser. Mål: 105 x 161 x 86 mm. Læs mere…
  • Varenr.:
    3322737443
  • EAN nr.:
    3606481995483
  • Typenr.:
    C16F2TM125
pr. stk. inkl. moms
3.590,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric ComPacT NSX160F er en fastmonteret 2-polet maksimalafbryder med en 125 A termisk-magnetisk strømrelæenhed (TMD). Den har justerbar termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse. Produktet leveres som et komplet apparat med beskyttelsesenhed.

Beskyttelse og mærkedata

  • Nominel strøm: 125 A
  • Mærkespænding: 690 V AC
  • Indstillingsområde for overbelastningsudløser: 125–125 A
  • Indstillingsområde for momentan kortslutningsudløser: 1200–1200 A
  • Kapslingsklasse: IP40
  • Effekttab: 21,56 W

De angivne kortslutningsdata varierer i leverandørmaterialet: produktbeskrivelsen angiver en Icu på 36 kA rms ved 415 V AC, 50/60 Hz. Attributterne angiver 18 kA ved 400 V, 50 Hz, mens en alternativ produktbetegnelse angiver 18 kA ved 415 V AC.

Udførelse og tilslutning

  • 2 poler, heraf 2 beskyttede
  • Fastmonteret indbygningselement
  • Betjening med knebel
  • Skrueforbindelser til hovedstrømkredsen, placeret foran
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Ingen integreret eller valgfri motordrift
  • Ingen underspændingsudløser eller integreret jordfejlsbeskyttelse
  • Udløserindikator: ja
  • DIN-skinne-montering er angivet som valgfri, mens egnethed til DIN-skinne-montering samtidig er angivet som nej i produktdataene

Mål, standarder og model

Mål (B x H x D): 105 x 161 x 86 mm. Enheden er angivet som i overensstemmelse med IEC 60947, CCC, EAC og marine specifikationer. Den indgår i Schneider Electric EcoStruxure Power-arkitekturen.

  • Model: C16F2TM125
  • Serie: ComPacT NSX160F

Specifikationer

  • Varenummer:
    3322737443
  • EAN nummer:
    3606481995483
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C16F2TM125
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    2.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    21.56 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1200 - 1200 A
  • Indstillingsområde for overbelasningsudløser:
    125 - 125 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    18.0 kA
  • Nominel strøm IE:
    125.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
