Schneider Electric Maksimalafbryder ComPacT NSX100B, TMD 40 A, 3 poler, 3P3D, C10B3TM040

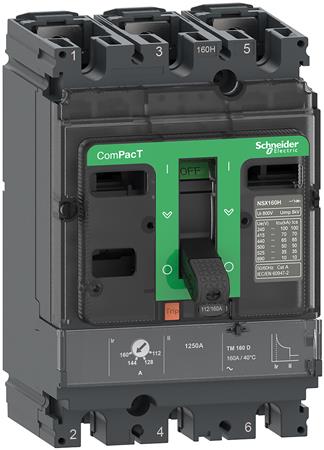

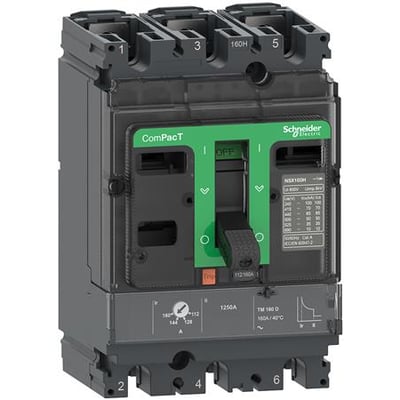

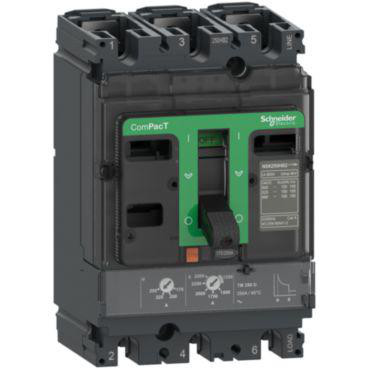

Schneider Electric ComPacT NSX100B maksimalafbryder, 40 A og 3-polet, set forfra med grøn betjeningsknebel.Schneider Electric ComPacT NSX100B maksimalafbryder, 40 A og 3-polet, set skråt forfra med synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet maksimalafbryder med TMD-strømrelæ på 40 A, justerbar overbelastningsudløser på 28–40 A og fast magnetisk udløser på 500 A. Læs mere…
  • Varenr.:
    3322737964
  • EAN nr.:
    3606481996169
  • Typenr.:
    C10B3TM040
pr. stk. inkl. moms
3.431,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric ComPacT NSX100B er en komplet 3-polet maksimalafbryder med 3P3D-konfiguration og termisk-magnetisk TMD-strømrelæ på 40 A. Den er beregnet til standardapplikationer og specifikke applikationer og fås med en række valgfrie funktioner og tilbehør.

Kortslutningsbrydeevnen (Icu) er angivet til 25 kA rms ved 415 VAC, 50/60 Hz. Attributdata angiver desuden Icu på 25 kA ved 400 V, 50 Hz. Driftsspændingen er 690 VAC ved 50/60 Hz.

Specifikationer

  • Nominel strøm: 40 A
  • Indstillingsområde for termisk overbelastningsudløser: 28–40 A
  • Magnetisk kortslutningsudløser: fast indstillet til 500 A
  • Antal poler: 3
  • Kapslingsklasse: IP40
  • Effekttab: 16,41 W
  • Tilslutning til hovedstrømkreds: skrueforbindelse, placeret foran
  • Betjeningselement: knebel
  • Mål (B × H × D): 105 × 161 × 86 mm
  • Fastmonteret indbygningselement
  • Komplet apparat med beskyttelsesenhed

Funktioner og tilslutningsmuligheder

  • Justerbar termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse
  • Udløserindikator: ja
  • Integreret motordrev: nej; motordrev fås som tilvalg
  • DIN-skinne-montage er angivet som valgfri, mens egnethed til DIN-skinne-montering er angivet som nej
  • Underspændingsudløser og integreret underspændingsudløser: nej
  • Integreret jordfejlsbeskyttelse: nej
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Godkendelser og produktdata

Enheden er i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. ComPacT NSX100B indgår i Schneider Electric EcoStruxure Power-arkitektur.

  • Typebetegnelse: C10B3TM040
  • Produktnummer: 3322737964
  • EAN: 3606481996169
  • Oprindelsesland: PL
  • Angivet SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    3322737964
  • EAN nummer:
    3606481996169
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10B3TM040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    16.41 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    500 - 500 A
  • Indstillingsområde for overbelasningsudløser:
    28 - 40 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    25.0 kA
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
