Schneider Electric Maksimalafbryder ComPacT NSX100F, TM40D, 40 A, 3P 3D, 36 kA

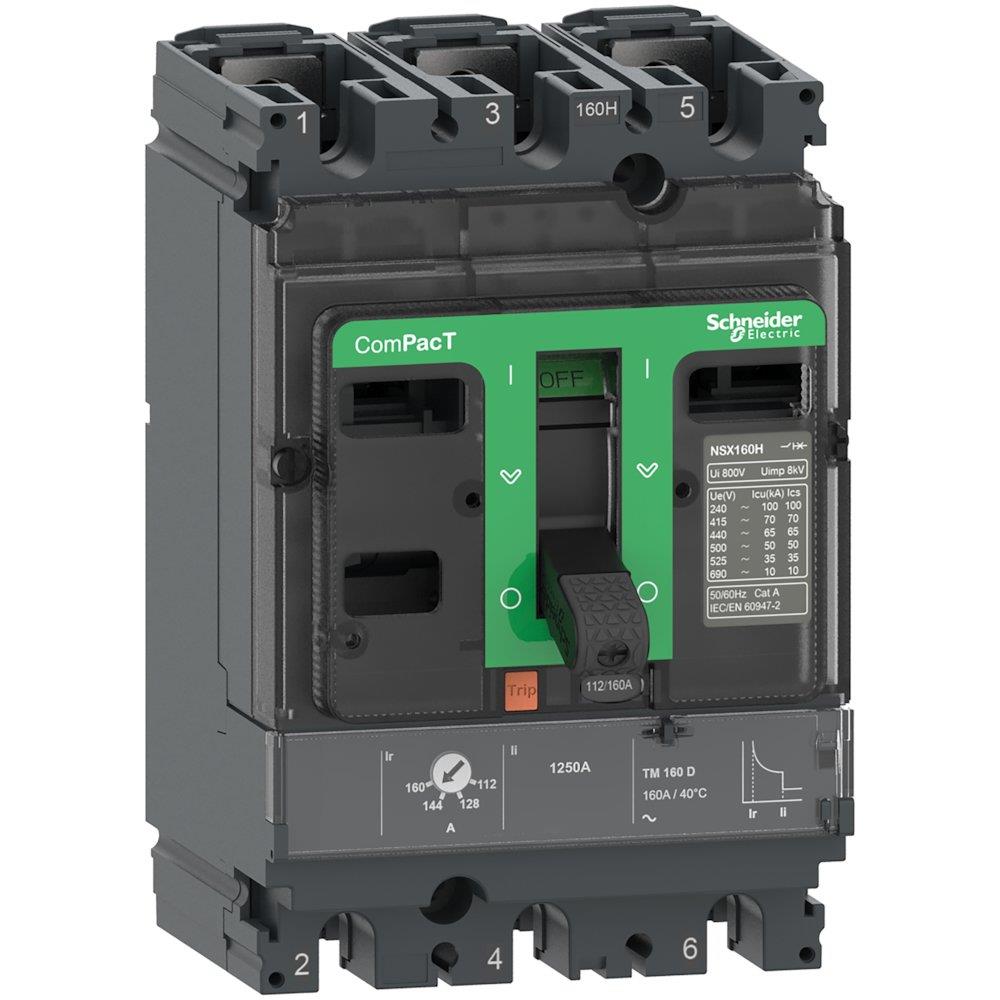

Schneider Electric ComPacT maksimalafbryder med tre poler set forfra; frontmærkningen viser NSX160H og 160 A.Schneider Electric ComPacT maksimalafbryder med tre poler set skråt forfra med grøn betjeningsflade og knebel.Schneider Electric ComPacT maksimalafbryder med tre poler set skråt forfra; fronten viser betjening og tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSX100F-maksimalafbryder med TMD-strømrelæ på 40 A, justerbar termisk og fast magnetisk beskyttelse samt IP40. Læs mere…
  • Varenr.:
    3322738426
  • EAN nr.:
    3606481997029
  • Typenr.:
    C10F3TM040
pr. stk. inkl. moms
3.666,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX100F er en komplet maksimalafbryder med beskyttelsesenhed, 3 poler og 3 beskyttede poler. Den har en termisk-magnetisk TMD-strømrelæenhed med mærkestrøm på 40 A. Den termiske overbelastningsbeskyttelse kan justeres, mens den magnetiske beskyttelse er fast indstillet.

Elektriske data

  • Kortslutningsbrydeevne (Icu): 36 kA rms ved 415 VAC, 50/60 Hz ifølge leverandørbeskrivelsen.
  • Icu er desuden angivet som 36 kA ved 400 V, 50 Hz i produktattributterne.
  • Driftsspænding: 690 VAC, 50/60 Hz.
  • Mærkestrøm: 40 A.
  • Effekttab: 16,41 W.

Tilslutning og udførelse

  • Mål (B × H × D): 105 × 161 × 86 mm.
  • Kapslingsklasse: IP40.
  • Hovedstrømkreds tilsluttes med skrueforbindelse foran.
  • Fastmonteret indbygningselement med knebelbetjening.
  • Udløserindikator: Ja.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Integreret motordrev: Nej. Motordrev kan fås som tilvalg.
  • Underspændingsudløser og integreret jordfejlsbeskyttelse: Nej.
  • DIN-skinne-montage er angivet som valgfri, men apparatet er ikke angivet som egnet til DIN-skinne-montering.

Standarder og øvrige oplysninger

  • I overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.
  • ComPacT NSX100F indgår i Schneider Electric EcoStruxure Power-arkitekturen.
  • Typebetegnelse: C10F3TM040.
  • Produktnummer: 3322738426. EAN: 3606481997029.
  • Oprindelsesland: PL.
  • SVHC-oplysning: Bly over 0,1 %.

Specifikationer

  • Varenummer:
    3322738426
  • EAN nummer:
    3606481997029
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10F3TM040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    16.41 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    36.0 kA
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
