Schneider Electric ComPacT NSX100HB1 maksimalafbryder, 3P3D, TM40D, 40 A

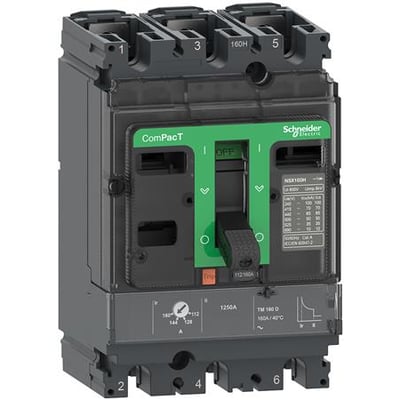

Schneider Electric ComPacT NSX100HB1 maksimalafbryder på 40 A med tre poler, set tæt på forfra.Schneider Electric ComPacT NSX100HB1 maksimalafbryder på 40 A med tre poler, vist i sin helhed fra en skrå vinkel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
3-polet maksimalafbryder med TMD-udløser på 40 A, IP40, driftsspænding på 690 V AC og kortslutningsbrydeevne på op til 75 kA ved 690 V AC. Læs mere…
  • Varenr.:
    3322742108
  • EAN nr.:
    3606482001480
  • Typenr.:
    C10V3TM040
pr. stk. inkl. moms
9.553,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX100HB1 er en fastmonteret maksimalafbryder med 3 poler og 3 beskyttede poler. Den har en termisk-magnetisk TMD-udløser med en mærkestrøm på 40 A samt knebelbetjening.

Udløseren har justerbar termisk overbelastningsbeskyttelse og fast magnetisk kortslutningsbeskyttelse. Afbryderen er beregnet til drift ved 690 V AC, 50/60 Hz.

Elektriske specifikationer

  • Kortslutningsbrydeevne (Icu): 85 kA rms ved 500 V AC og 75 kA rms ved 690 V AC, begge ved 50/60 Hz
  • Mærkestrøm: 40 A
  • Indstillingsområde for termisk overbelastningsudløser: 28–40 A
  • Indstilling for momentan kortslutningsudløser: 500 A
  • Mærkespænding og driftsspænding: 690 V AC
  • Effekttab: 16,41 W

Udførelse og tilslutning

  • Kapslingsklasse: IP40
  • Hovedstrømtilslutning: Skrueforbindelse, placeret foran
  • Konstruktion: Fastmonteret indbygningselement
  • Mål (B × H × D): 105 × 161 × 86 mm
  • Udløserindikator: Ja
  • Hjælpekontakter: Ingen NO-kontakter, NC-kontakter eller skiftekontakter

Funktioner og kompatibilitet

  • Komplet apparat med beskyttelsesenhed
  • Motordrev er ikke integreret, men kan vælges som tilbehør
  • DIN-skinnemontering er angivet som valgfri; apparatet er ikke angivet som egnet til DIN-skinnemontering
  • Ingen underspændingsudløser eller integreret jordfejlsbeskyttelse
  • Kan kombineres med en række valgfrie funktioner og tilbehør

Standarder og produktdata

  • I overensstemmelse med IEC 60947 samt CCC- og EAC-specifikationer og marine specifikationer
  • Typebetegnelse: C10V3TM040
  • Produktnummer: 3322742108
  • EAN: 3606482001480
  • Oprindelsesland: Polen
  • SVHC-oplysning: Bly over 0,1 %

ComPacT NSX100HB1 indgår i Schneider Electric EcoStruxure Power-arkitektur.

Specifikationer

  • Varenummer:
    3322742108
  • EAN nummer:
    3606482001480
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10V3TM040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    16.41 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    500 - 500 A
  • Indstillingsområde for overbelasningsudløser:
    28 - 40 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
