Schneider Electric Maksimalafbryder ComPacT NSX100HB1, MicroLogic 5.2 E, 40 A, 3 poler, 3P3D

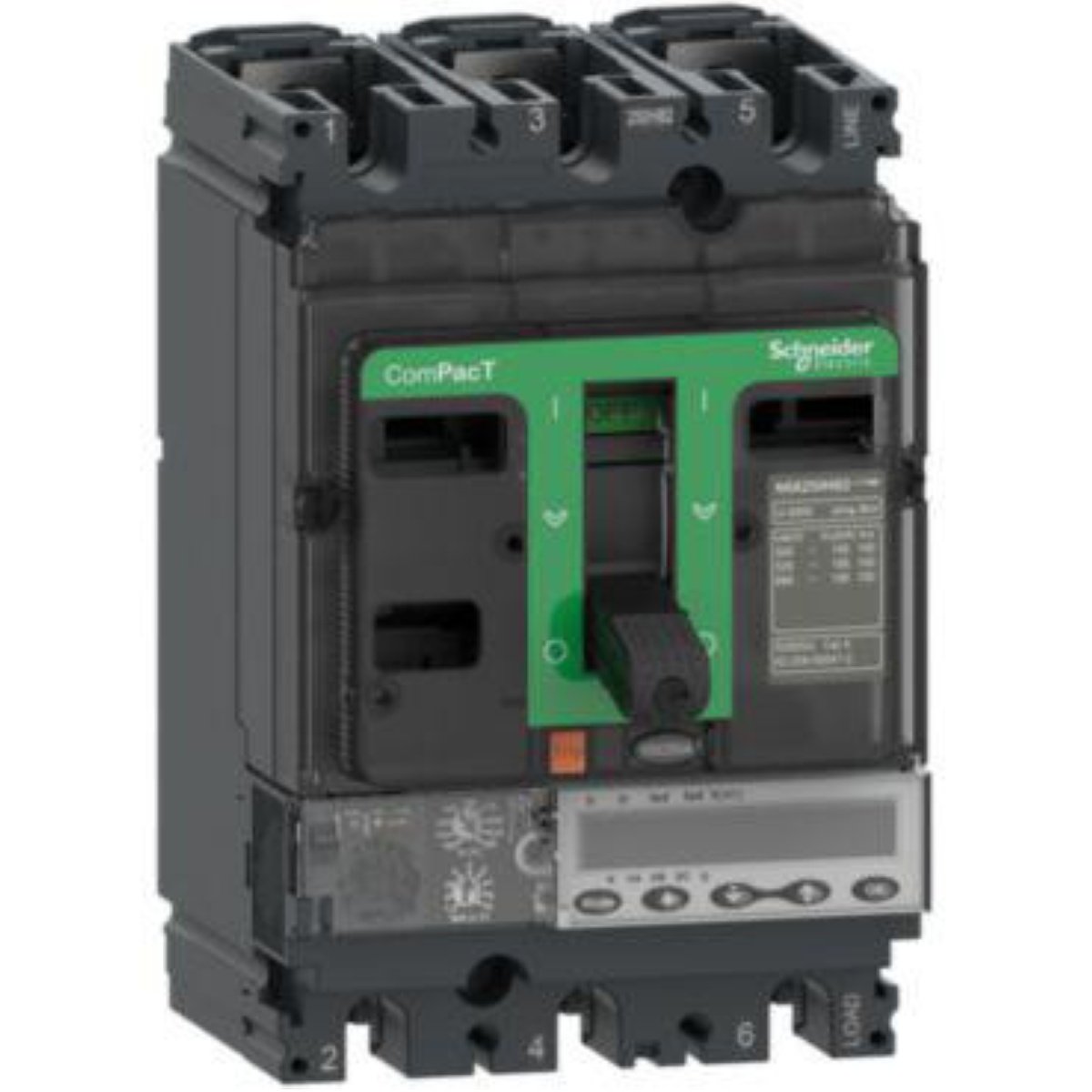

Schneider Electric ComPacT NSX100HB1 er en 3-polet maksimalafbryder på 40 A med grøn betjeningsfront og elektronisk display.Schneider Electric ComPacT NSX100HB1 maksimalafbryder på 40 A set tættere forfra med knebel, tre tilslutningspoler og display.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSX100HB1 med MicroLogic 5.2 E, 40 A mærkestrøm, justerbare beskyttelser og indbygget energimåler. Læs mere…
  • Varenr.:
    3322742247
  • EAN nr.:
    3606482001626
  • Typenr.:
    C10V35E040
pr. stk. inkl. moms
18.329,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX100HB1 er en komplet 3-polet maksimalafbryder med 3P3D-beskyttelse og en elektronisk MicroLogic 5.2 E-strømrelæenhed. Den er beregnet til standard- og specialapplikationer og har en mærkestrøm på 40 A.

Beskyttelse og ydelse

MicroLogic 5.2 E har justerbar overbelastningsbeskyttelse, korttidsforsinket kortslutningsbeskyttelse og momentan kortslutningsbeskyttelse. Den indbyggede displayenhed bruges til finjustering og visning af energi via en energimåler.

  • Kortslutningsbrydeevne (Icu): 85 kA rms ved 500 VAC og 75 kA rms ved 690 VAC, begge ved 50/60 Hz
  • Driftsspænding: 690 VAC, 50/60 Hz
  • Indstillingsområde for overbelastningsudløser: 18–40 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 27–400 A
  • Indstillingsområde for momentan kortslutningsudløser: 60–600 A
  • Effekttab: 14,1 W

Udførelse og tilslutning

Afryderen er fastmonteret som indbygningselement med betjening via knebel. Hovedstrømkredsen tilsluttes foran med skrueforbindelse. Kapslingsklassen er IP40.

  • Mål (B x H x D): 105 x 161 x 86 mm
  • DIN-skinne-montage er angivet som valgfri, mens produktdata samtidig angiver, at enheden ikke er egnet til DIN-skinne-montering
  • Motordrev er ikke integreret, men er angivet som tilvalg
  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Underspændingsudløser: Nej, heller ikke integreret
  • Integreret jordfejlsbeskyttelse: Nej
  • Komplet apparat med beskyttelsesenhed: Ja

Standarder og produktdata

Enheden er i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. ComPacT NSX100HB1 indgår i Schneider Electric EcoStruxure Power-arkitekturen.

  • Typebetegnelse: C10V35E040
  • Produktnummer: 3322742247
  • EAN: 3606482001626
  • Oprindelsesland: PL
  • Leverandørdata angiver SVHC-stoffer over 0,1 %: bly, blytetroxid og blymonoxid

Produktet leveres med en række valgfri funktioner og tilbehør.

Specifikationer

  • Varenummer:
    3322742247
  • EAN nummer:
    3606482001626
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10V35E040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    14.1 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    27 - 400 A
  • Indstillingsområde for momentan kortslutningsudløser:
    60 - 600 A
  • Indstillingsområde for overbelasningsudløser:
    18 - 40 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
