Schneider Electric ComPacT NSX100HB2 maksimalafbryder, MicroLogic 5.2 E, 100 A, 3 poler, 3P3D

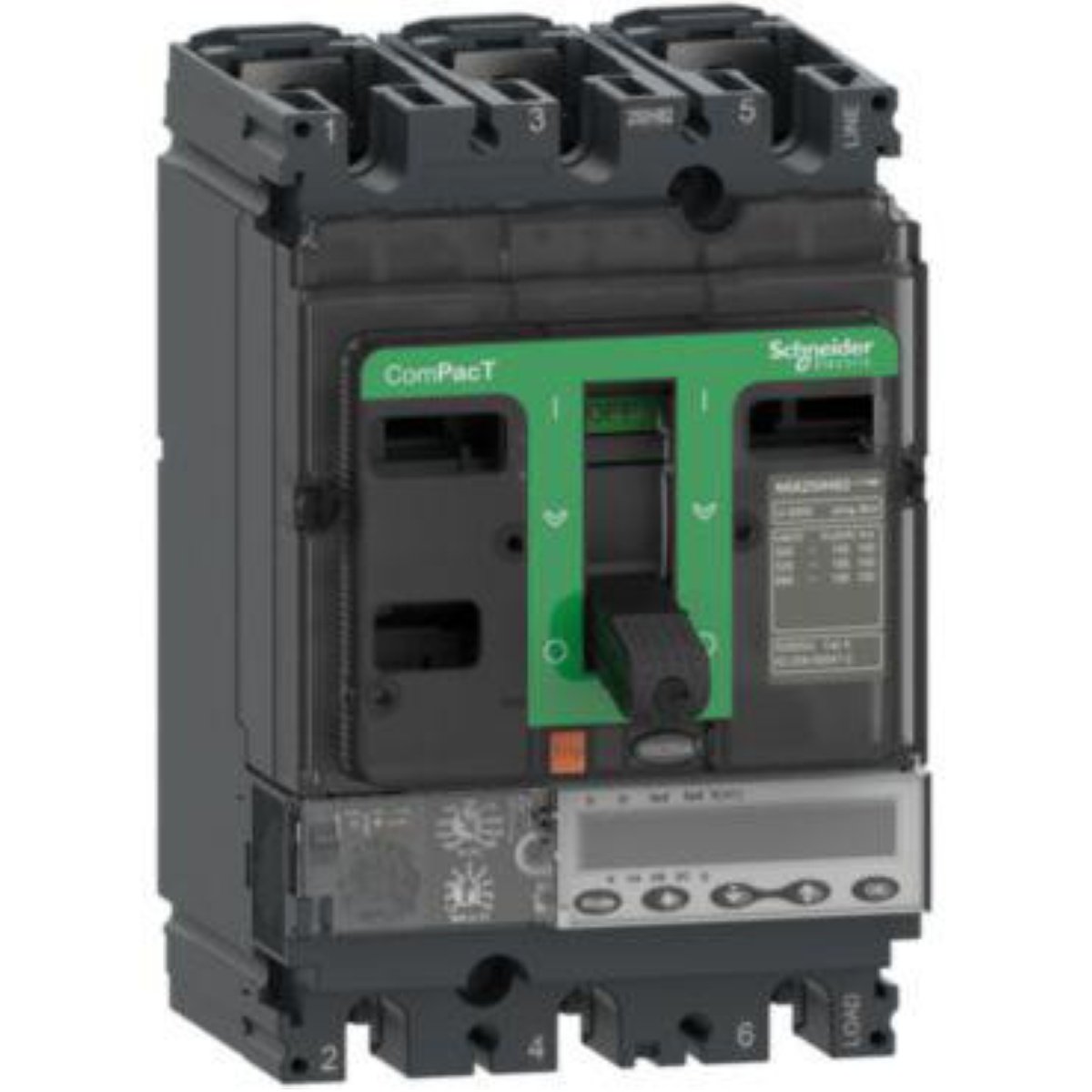

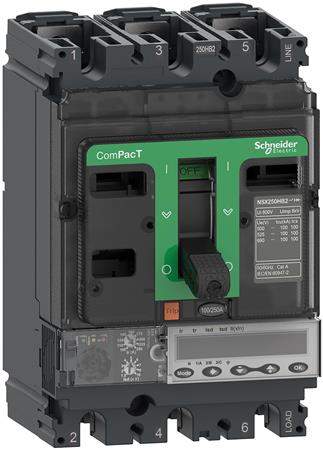

Schneider Electric ComPacT NSX100HB2 maksimalafbryder med grøn betjeningsfront, tre poler og elektronisk display, set skråt forfra.Schneider Electric ComPacT NSX100HB2 maksimalafbryder set lige forfra med grøn betjeningsfront, knebel og tilslutninger øverst og nederst.Schneider Electric ComPacT NSX100HB2 maksimalafbryder set lige forfra; her ses betjeningsknebel og display på den grønne front.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet fastmonteret maksimalafbryder med MicroLogic 5.2 E, 100 A mærkestrøm, justerbare beskyttelsesudløsere og 100 kA Icu ved 500 og 690 VAC. Læs mere…
  • Varenr.:
    3322742878
  • EAN nr.:
    3606482002258
  • Typenr.:
    C10W35E100
pr. stk. inkl. moms
19.889,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX100HB2 er en fastmonteret 3-polet maksimalafbryder i 3P3D-udførelse med en elektronisk MicroLogic 5.2 E-strømrelæenhed. Den er beregnet til standard- og specialapplikationer og leveres som et komplet apparat med beskyttelsesenhed.

MicroLogic 5.2 E har en indbygget displayenhed til finjustering og visning af energi via en energimåler. Beskyttelsesfunktionerne kan indstilles for overbelastning, korttidsforsinket kortslutning og momentan kortslutning.

Tekniske specifikationer

  • Mærkestrøm: 100 A
  • Driftsspænding: 690 VAC, 50/60 Hz
  • Kortslutningsbrydeevne (Icu): 100 kA rms ved 500 VAC og 100 kA rms ved 690 VAC, 50/60 Hz
  • Indstillingsområde for overbelastningsudløser: 40–100 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 60–1000 A
  • Indstillingsområde for momentan kortslutningsudløser: 150–1500 A
  • Kapslingsklasse: IP40
  • Mål (B × H × D): 105 × 161 × 86 mm
  • Effekttab: 14,1 W
  • Tilslutning af hovedstrømkreds: Skrueforbindelse, tilslutning foran
  • Betjeningselement: Knebel
  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Integreret motordrev: Nej. Motordrev fås som tilvalg.
  • Underspændingsudløser, herunder integreret underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Enhedskonstruktion: Fastmonteret indbygningselement
  • DIN-skinne-montage er angivet som valgfri, mens enheden også er angivet som ikke egnet til DIN-skinne-montering.

Standarder og produktdata

Enheden er angivet i overensstemmelse med IEC 60947, CCC, EAC og marine specifikationer. ComPacT NSX100HB2 er en del af Schneider Electric EcoStruxure Power-arkitekturen.

  • Typebetegnelse: C10W35E100
  • Produktnummer: 3322742878
  • EAN: 3606482002258
  • Oprindelsesland: PL
  • SVHC-stoffer over 0,1 %: Bly, blytetraoxid (Lead tetroxide) og blymonoxid (Lead-monoxide)

Specifikationer

  • Varenummer:
    3322742878
  • EAN nummer:
    3606482002258
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10W35E100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    14.1 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    60 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    150 - 1500 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
