ComPacT NSX100R maksimalafbryder, MicroLogic 6.2 E, 100 A, 3P3D

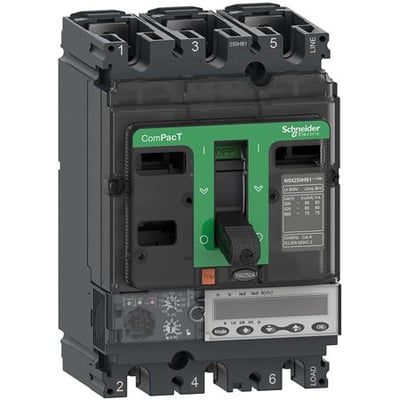

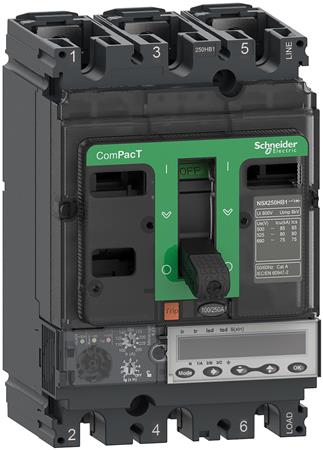

Schneider Electric ComPacT NSX100R maksimalafbryder, 100 A, med MicroLogic 6.2 E, set skråt forfra.Schneider Electric ComPacT NSX100R maksimalafbryder, 100 A, med MicroLogic 6.2 E, set næsten lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSX100R maksimalafbryder med MicroLogic 6.2 E, 100 A, justerbare beskyttelser og Icu på 200 kA ved 415 VAC. Læs mere…
  • Varenr.:
    3322741662
  • EAN nr.:
    3606482001046
  • Typenr.:
    C10R36E100
pr. stk. inkl. moms
17.572,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ComPacT NSX100R er en fastmonteret maksimalafbryder med tre poler og en elektronisk MicroLogic 6.2 E-strømrelæenhed, klassificeret til 100 A. Afbryderen har justerbar jordfejlsbeskyttelse med OFF-position samt justerbar overbelastnings-, korttids- og momentanbeskyttelse. Den indbyggede displayenhed bruges til finjustering og visning af energi.

Elektriske data og beskyttelse

  • Nominel strøm: 100 A.
  • Mærkespænding: 690 V. Driftsspænding: 690 VAC ved 50/60 Hz.
  • Kortslutningsbrydeevne (Icu): 200 kA rms ved 415 VAC, 50/60 Hz, og 45 kA rms ved 690 VAC, 50/60 Hz. Attributdata angiver desuden 200 kA ved 400 V, 50 Hz.
  • Indstillingsområde for overbelastningsudløser: 40–100 A.
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 60–1000 A.
  • Indstillingsområde for momentan kortslutningsudløser: 150–1500 A.
  • Integreret jordfejlsbeskyttelse: Ja. Underspændingsudløser: Nej.
  • Effekttab: 14,1 W.

Udførelse og tilslutning

  • 3-polet, 3P3D-udførelse.
  • Mål (B × H × D): 105 × 161 × 86 mm.
  • Kapslingsklasse: IP40.
  • Hovedstrømkredsens tilslutning: Skrueforbindelse, placeret foran.
  • Betjeningselement: Knebel.
  • Enhedskonstruktion: Indbygningselement, fastmonteret. Produktet er angivet som komplet apparat med beskyttelsesenhed.
  • Udløserindikator: Ja.
  • Integreret motordrev: Nej. Motordrev kan tilvælges.
  • DIN-skinne-montage er angivet som valgfri; produktet er samtidig angivet som ikke egnet til DIN-skinne-montering.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.

Standarder og øvrige oplysninger

Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. Der findes desuden en række valgfrie funktioner og tilbehør.

  • Typebetegnelse: C10R36E100.
  • Produktnummer: 3322741662.
  • EAN: 3606482001046.
  • Oprindelsesland: PL.
  • Angivet SVHC-indhold over 0,1 %: bly, Lead tetroxide og Lead-monoxide.

Specifikationer

  • Varenummer:
    3322741662
  • EAN nummer:
    3606482001046
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10R36E100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    14.1 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    60 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    150 - 1500 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Ja
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    200.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
