Maksimalafbryder ComPacT NSX100R, MicroLogic 6.2 E, 40 A, 4P4D

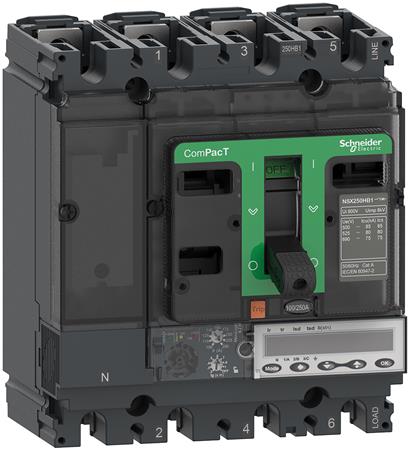

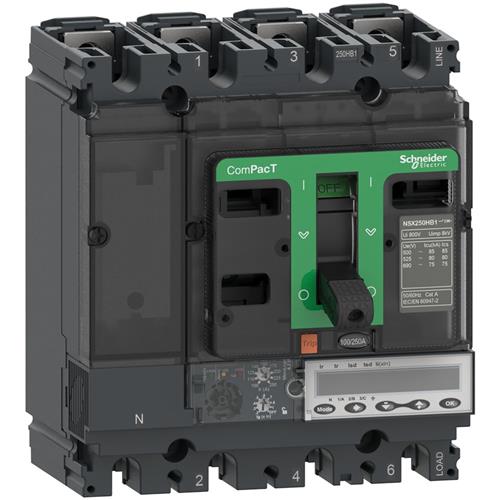

Schneider Electric ComPacT NSX100R maksimalafbryder med MicroLogic 6.2 E, 40 A og fire poler, set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Fastmonteret ComPacT NSX100R-maksimalafbryder med 4 poler, 40 A og MicroLogic 6.2 E-strømrelæ med jordfejlsbeskyttelse. Læs mere…
  • Varenr.:
    3322741895
  • EAN nr.:
    3606482001275
  • Typenr.:
    C10R46E040
pr. stk. inkl. moms
24.175,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

ComPacT NSX100R er en fastmonteret maksimalafbryder i 4P4D-version med en 40 A elektronisk MicroLogic 6.2 E-strømrelæenhed. Afbryderen har integreret, justerbar jordfejlsbeskyttelse med OFF-position samt justerbar overbelastningsbeskyttelse, korttidsbeskyttelse og momentan beskyttelse. Den indbyggede displayenhed bruges til finjustering og visning af energi via energimåler.

Tekniske specifikationer

  • Antal poler: 4
  • Nominel strøm: 40 A
  • Driftsspænding: 690 VAC, 50/60 Hz
  • Kortslutningsbrydeevne (Icu): 200 kA rms ved 415 VAC, 50/60 Hz og 45 kA rms ved 690 VAC, 50/60 Hz
  • Angivet Icu ved 400 V, 50 Hz: 200 kA
  • Indstillingsområde for overbelastningsudløser: 18–40 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 27–400 A
  • Indstillingsområde for momentan kortslutningsudløser: 60–600 A
  • Kapslingsklasse: IP40
  • Effekttab: 18,8 W
  • Mål (B × H × D): 140 × 161 × 86 mm

Montering og tilslutning

Enheden er fastmonteret og har skrueforbindelser til hovedstrømkredsen med tilslutning foran. Betjeningselementet er et knebel. DIN-skinnebeslag er angivet som valgfrit, mens enheden samtidig er angivet som ikke egnet til DIN-skinne montering.

Funktioner og tilbehør

  • Komplet apparat med beskyttelsesenhed
  • Integreret jordfejlsbeskyttelse
  • Udløserindikator
  • Motordrev kan tilvælges; integreret motordrev er ikke inkluderet
  • Underspændingsudløser er ikke inkluderet
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Leveres med en række valgfrie funktioner og tilbehør

Godkendelser og produktdata

Enheden er i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. Oprindelsesland: PL. Typebetegnelse: C10R46E040. Produktnummer: 3322741895. EAN: 3606482001275. SVHC-stoffer over 0,1 %: bly, Lead tetroxide og Lead-monoxide.

Specifikationer

  • Varenummer:
    3322741895
  • EAN nummer:
    3606482001275
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10R46E040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    18.8 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    27 - 400 A
  • Indstillingsområde for momentan kortslutningsudløser:
    60 - 600 A
  • Indstillingsområde for overbelasningsudløser:
    18 - 40 A
  • Integreret jordfejlsbeskyttelse:
    Ja
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    200.0 kA
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
