Schneider Electric maksimalafbryder ComPacT NSX160F, TM100D, 3P3D, 100 A

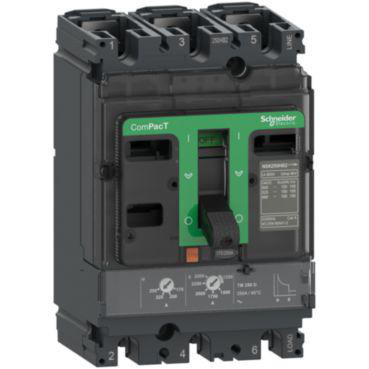

Schneider Electric ComPacT NSX160F maksimalafbryder med tre poler og 100 A, set forfra med grøn betjeningsflade.Schneider Electric ComPacT NSX160F maksimalafbryder med tre poler og 100 A, set skråt forfra med tilslutningerne synlige.Schneider Electric ComPacT NSX160F maksimalafbryder med tre poler og 100 A, set på afstand skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
3-polet Schneider Electric ComPacT NSX160F maksimalafbryder med TM100D termisk-magnetisk udløser på 100 A, Icu 36 kA og IP40. Læs mere…
  • Varenr.:
    3322738484
  • EAN nr.:
    3606481997081
  • Typenr.:
    C16F3TM100
pr. stk. inkl. moms
5.073,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX160F maksimalafbryder

ComPacT NSX160F er en komplet, fastmonteret maksimalafbryder med beskyttelsesenhed. Den har 3 poler og betegnelsen 3P3D, og den termisk-magnetiske TM100D-strømrelæenhed er på 100 A. Den termiske overbelastningsbeskyttelse kan justeres, mens den magnetiske beskyttelse er fast indstillet.

Produktdata angiver en kortslutningsbrydeevne (Icu) på 36 kA rms ved 415 V AC, 50/60 Hz. Attributdata angiver desuden Icu 36 kA ved 400 V, 50 Hz. Driftsspændingen er 690 V AC, 50/60 Hz.

Funktioner og tilslutning

  • Kapslingsklasse: IP40.
  • Betjening med knebel.
  • Hovedstrømkreds tilsluttes med skrueforbindelse foran.
  • Udløserindikator: Ja.
  • Integreret motordrev: Nej. Motordrev fås som tilvalg.
  • Underspændingsudløser: Nej. Integreret underspændingsudløser: Nej.
  • Integreret jordfejlsbeskyttelse: Nej.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • DIN-skinne-montering er angivet som valgfri, mens produktet samtidig er angivet som ikke egnet til DIN-skinne-montering.
  • Effekttab: 23,1 W.

Mål og specifikationer

  • Mål (B × H × D): 105 × 161 × 86 mm.
  • Typebetegnelse: C16F3TM100.
  • Varenummer: 3322738484.
  • EAN: 3606481997081.
  • Oprindelsesland: PL.
  • Leverandørdata angiver bly som SVHC-stof over 0,1 %.

Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. ComPacT NSX160F indgår i Schneider Electric EcoStruxure Power-arkitekturen og kan leveres med forskellige valgfrie funktioner og tilbehør.

Specifikationer

  • Varenummer:
    3322738484
  • EAN nummer:
    3606481997081
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C16F3TM100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    23.1 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    36.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
