Maksimalafbryder Tmax XT2N 160, TMA 160-1600, 4-polet, F F, InN=100 %

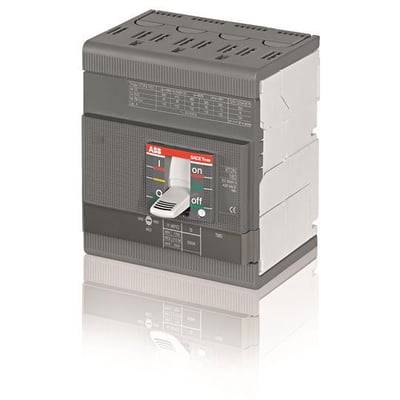

ABB Tmax XT2N 160, 4-polet maksimalafbryder set skråt forfra med betjeningsknap og mærkefelter.ABB Tmax XT2N 160, 4-polet maksimalafbryder set skråt forfra med højre side synlig og refleksion under produktet.
Midlertidigt udsolgt (forventes på lager igen: 23-12-2026)
Se alt fra mærket ABB
4-polet termomagnetisk maksimalafbryder til anlægsbeskyttelse med justerbar overbelastningsudløser på 112–160 A og fast momentan kortslutningsudløser på 800–1600 A. Læs mere…
  • Varenr.:
    2122113352
  • EAN nr.:
    8015644009496
  • Typenr.:
    1SDA067043R1
pr. stk. inkl. moms
3.838,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Tmax XT2N er en 4-polet termomagnetisk maksimalafbryder med TMA-relæ. Den er primært beregnet til anlægsbeskyttelse og har justerbar overbelastningsbeskyttelse samt fast momentan kortslutningsudløser. Apparatet leveres komplet med beskyttelsesenhed.

Tekniske data

  • Nominel strøm: 160 A
  • Mærkespænding: 690 V
  • Indstillingsområde for overbelastningsudløser (I1): 112–160 A
  • Indstillingsområde for momentan kortslutningsudløser (I3): 800–1600 A
  • Nominel kortslutningsstrøm Icu: 36 kA ved 400 V, 50 Hz
  • Kapslingsklasse: IP20
  • Effekttab: 16,15 W
  • Typebetegnelse: 1SDA067043R1
  • Produktnummer: 2122113352
  • EAN: 8015644009496

Udførelse og tilslutning

  • Fastmonteret indbygningselement
  • Betjeningselement: knebel
  • Hovedstrømskreds tilsluttes med boltforbindelse; tilslutningen er placeret foran
  • Ikke egnet til DIN-skinnemontering
  • Motordrev er muligt som tilvalg; integreret motordrev medfølger ikke
  • Ingen underspændingsudløser eller integreret jordfejlsbeskyttelse
  • Ingen udløserindikator
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Yderligere information om produktserien findes i det tekniske katalog.

Specifikationer

  • Varenummer:
    2122113352
  • EAN nummer:
    8015644009496
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA067043R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    16.15 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 1600 A
  • Indstillingsområde for overbelasningsudløser:
    112 - 160 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    36.0 kA
  • Nominel strøm IE:
    160.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Nej
  • Producent/forhandler:
    ABB
