ABB Tmax XT2N maksimalafbryder, 160 A, 4-polet

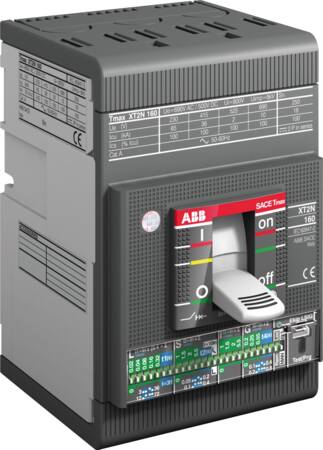

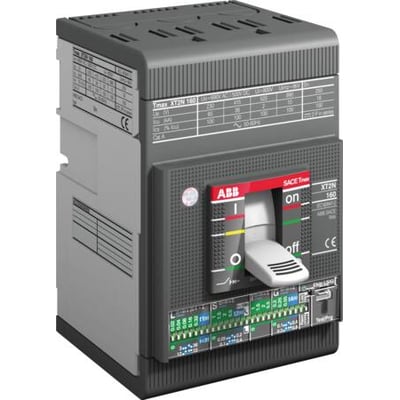

ABB Tmax XT2N maksimalafbryder på 160 A med fire poler, set skråt forfra med betjeningsgreb og tilslutninger.ABB Tmax XT2N maksimalafbryder på 160 A set lige forfra med betjeningsgreb og markeringer for strømindstilling.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet maksimalafbryder med termomagnetisk TMA-udløser, 100 A mærkestrøm, indstilling på 70–100 A og 36 kA Icu ved 400 V AC. Læs mere…
  • Varenr.:
    2122113336
  • EAN nr.:
    8015644009458
  • Typenr.:
    1SDA067039R1, XT2N 160 TMA 100-1000 4p F F
pr. stk. inkl. moms
2.911,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB Tmax XT2N er en fastmonteret, 4-polet maksimalafbryder med termomagnetisk TMA-udløser. Overbelastningsudløseren kan indstilles, mens den momentane kortslutningsudløser har et fast udløserprincip.

Tekniske data

  • Mærkestrøm: 100 A
  • Mærkespænding: 690 V
  • Indstillingsområde for overbelastningsudløser: 70–100 A
  • Indstillingsområde for momentan kortslutningsudløser: 500–1000 A
  • Nominel kortslutningsstrøm Icu: 36 kA ved 400 V AC, 50 Hz
  • Kapslingsklasse: IP20
  • Effekttab: 8,08 W
  • Typebetegnelse: 1SDA067039R1, XT2N 160 TMA 100-1000 4p F F
  • Produktnummer: 2122113336
  • EAN: 8015644009458

Tilslutning og funktioner

  • Betjening med knebel
  • Hovedstrømkredsen tilsluttes med boltforbindelse foran
  • Fastmonteret indbygningselement; ikke egnet til DIN-skinne
  • Komplet apparat med beskyttelsesenhed
  • Ingen integreret jordfejlsbeskyttelse eller underspændingsudløser
  • Motordrev er ikke integreret, men kan tilvælges
  • Ingen udløserindikator
  • Ingen hjælpekontakter: 0 NO-kontakter, 0 NC-kontakter og 0 skiftekontakter

Anvendelse og tilbehør

Tmax XT-serien er udviklet til systemkrav i DC- og AC-netværk. Serien omfatter maksimalafbrydere med termomagnetiske eller elektroniske relæer til beskyttelse af tavler, kabler, generatorer og motorer. Mange af afbryderne i serien kan også anvendes i kommunikationssystemer.

Til serien findes konverteringssæt til tilslutning samt mekanisk og elektrisk tilbehør. Der findes også konverteringssæt til plug-in- og draw-out-versioner. Forskellige kommunikationsprotokoller kan anvendes. SACE Tmax XT-serien har Bluetooth- og Ekip-tilslutning til mobile enheder og kan forbinde smartphones, tablets og pc'er i realtid med dataanalyseværktøjer på ABB Ability-cloudplatformen.

Specifikationer

  • Varenummer:
    2122113336
  • EAN nummer:
    8015644009458
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA067039R1, XT2N 160 TMA 100-1000 4p F F
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    8.08 W
  • Egnet for DIN-skinne montering:
    False
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    500 - 1000 A
  • Indstillingsområde for overbelasningsudløser:
    70 - 100 A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    False
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    True
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    36.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    False
  • Producent/forhandler:
    ABB
