ABB Maksimalafbryder Tmax XT3, 250 A, termomagnetisk TMG, 4-polet, I1=175–250 A, I3=750 A, 36 kA

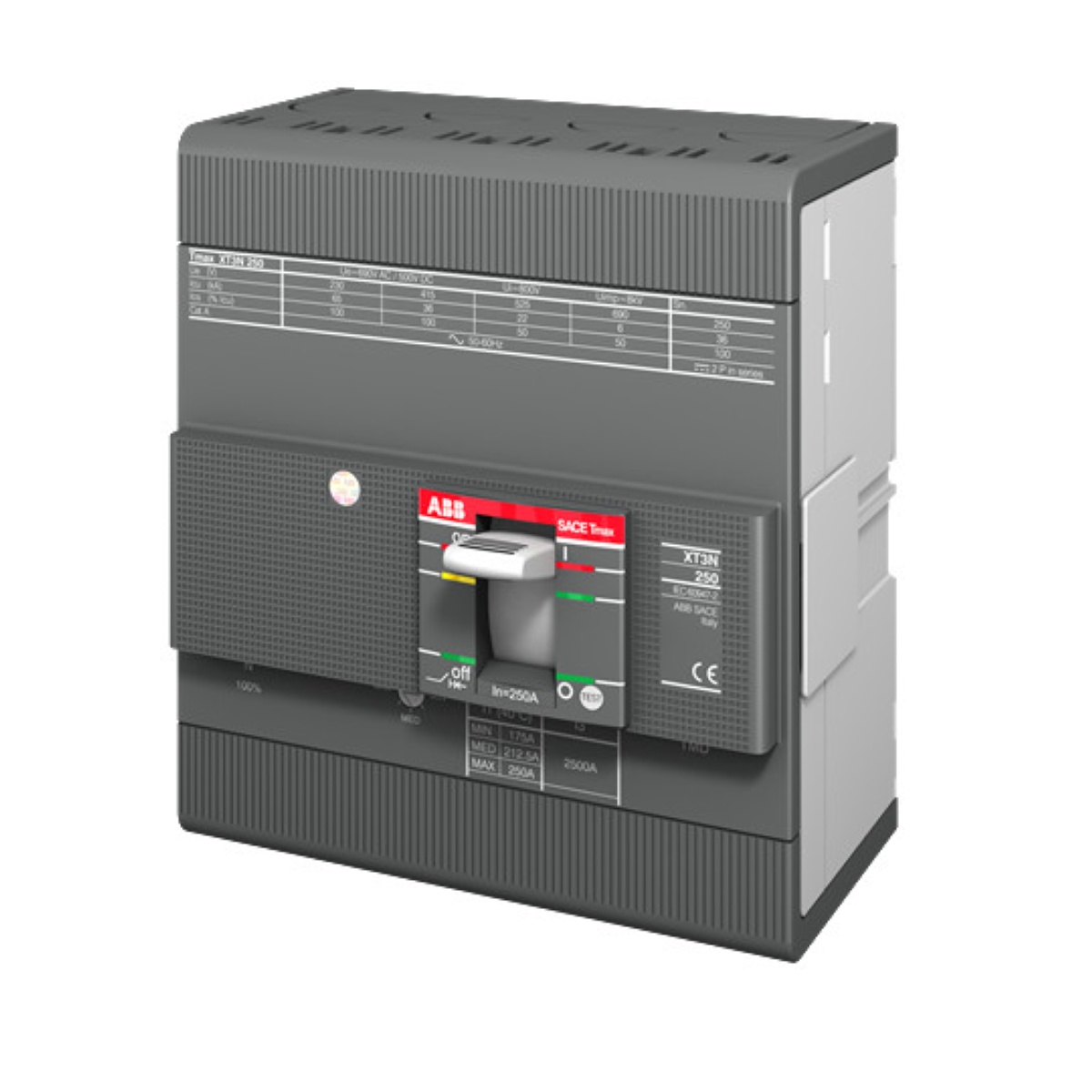

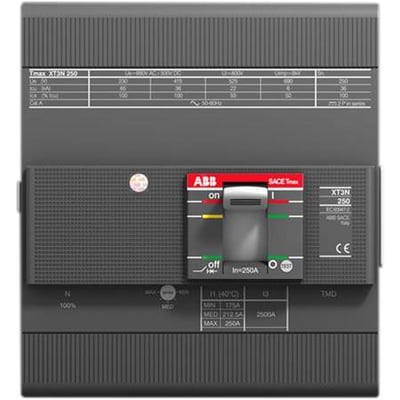

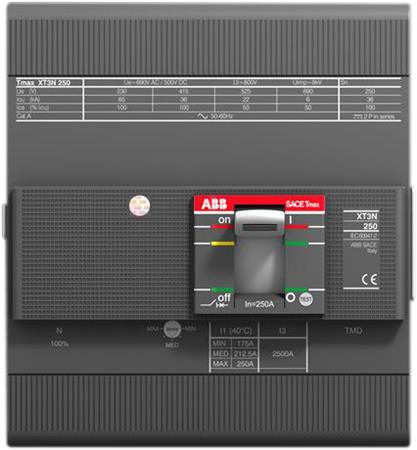

ABB Tmax XT3 maksimalafbryder på 250 A med termomagnetisk udløser, set forfra med betjeningsgreb og mærkefelter.ABB Tmax XT3 maksimalafbryder på 250 A med termomagnetisk udløser, set skråt forfra med sidehuset synligt.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11
GLS Erhverv49,00 kr.Mandag d. 16/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
ABB Tmax XT3, 4-polet maksimalafbryder på 250 A med termomagnetisk TMG-udløser, IP20 og Icu 36 kA ved 400 V, 50 Hz. Læs mere…
  • Varenr.:
    8015644021702
  • EAN nr.:
    8015644021702
  • Typenr.:
    1SDA068264R1
pr. stk. inkl. moms
5.430,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB Tmax XT3 er en 4-polet maksimalafbryder med termomagnetisk TMG-udløser. Den er beregnet til systembeskyttelse og er udført som et fastmonteret indbygningselement med betjening via knebel og boltforbindelser til hovedstrømkredsen. Tilslutningerne er placeret foran.

Afbryderen er mærket til 250 A og 690 V. Kortslutningsbrydeevnen Icu er 36 kA ved 400 V, 50 Hz. Produktbetegnelsen angiver I1=175–250 A, mens attributdata angiver indstillingsområdet for overbelastningsudløseren som 175–175 A.

Tekniske specifikationer

  • Typebetegnelse: 1SDA068264R1
  • Modelbetegnelse: XT3N 250 TMG 250-750 4P F F InN=100%
  • Nominel strøm: 250 A
  • Mærkespænding: 690 V
  • Antal poler: 4
  • Termomagnetisk udløser, TMG
  • Momentan kortslutningsudløser: 750 A
  • Kortslutningsbrydeevne Icu: 36 kA ved 400 V, 50 Hz
  • Kapslingsklasse: IP20
  • Effekttab: 17,8 W
  • Komplet apparat med beskyttelsesenhed
  • Ingen integreret motordrift; motordrev kan tilvælges
  • Uden underspændingsudløser og integreret jordfejlsbeskyttelse
  • Ikke egnet til DIN-skinne-montering
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion
  • Uden udløserindikator

Anvendelse og kompatibilitet

Tmax XT-serien er udviklet til systemkrav i jævn- og vekselstrømsnetværk. Afbrydere i serien med termomagnetiske eller elektroniske udløsere kan anvendes til beskyttelse af strømfordelere, kabler, generatorer og motorer. Nogle afbrydere i serien kan også anvendes i kommunikationssystemer.

Til Tmax XT-serien findes tilslutningskonverteringskit, mekanisk og elektrisk tilbehør samt versionskonverteringskit til plug-in- og udtrækkelige løsninger. Forskellige feltbus- og IP-kommunikationsprotokoller kan anvendes. SACE Tmax XT-serien har forbindelse til mobile enheder via Bluetooth og Ekip. Forbindelsen kan koble smartphones, tablets og pc'er til dataanalyseværktøjer på ABB Ability-cloudplatformen.

Standarder

  • Systembeskyttelse i henhold til EN 60947-2 og DIN VDE 0660, del 101
  • Afbryder i henhold til EN 60947-3 og DIN VDE 0660, del 107

Specifikationer

  • Varenummer:
    8015644021702
  • EAN nummer:
    8015644021702
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA068264R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    17.8 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    750 - 750 A
  • Indstillingsområde for overbelasningsudløser:
    175 - 175 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    36.0 kA
  • Nominel strøm IE:
    250.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Nej
  • Producent/forhandler:
    ABB
