Schneider Electric ComPacT NSX160N+TM100D maksimalafbryder, 4P4D, 100 A

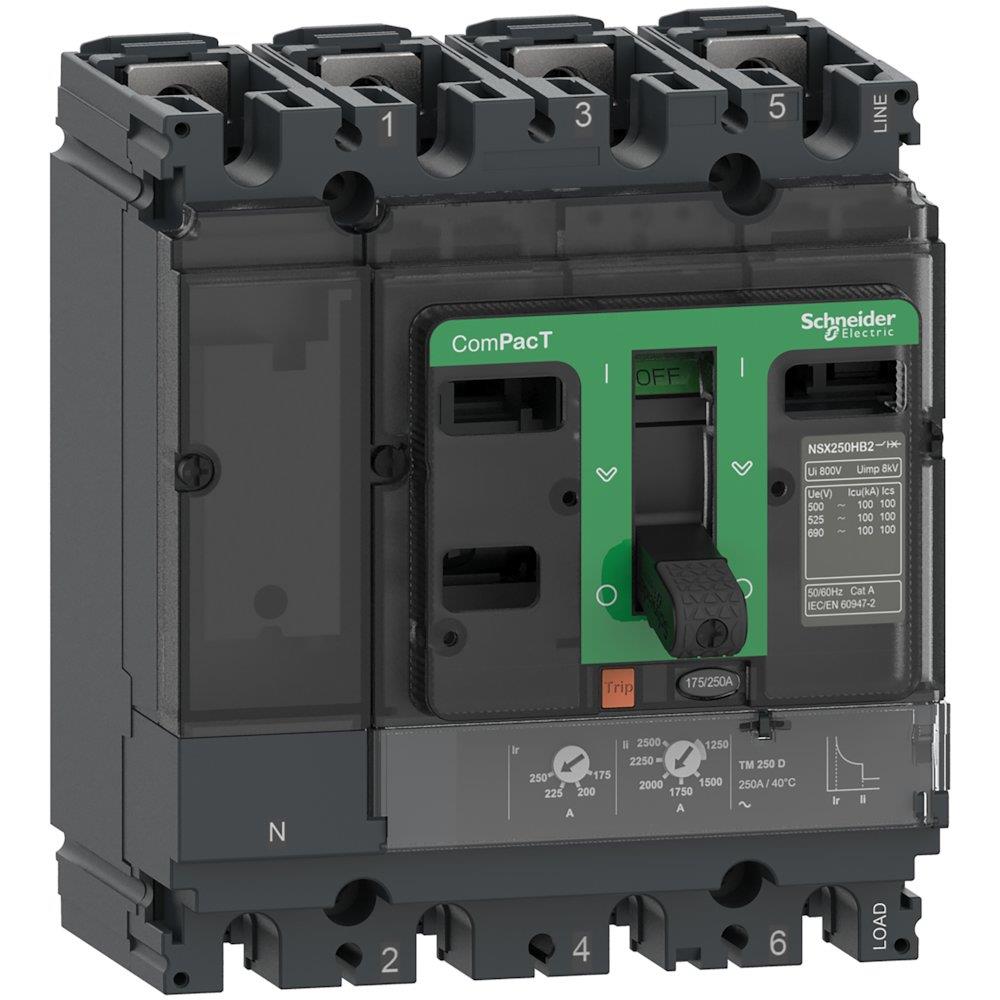

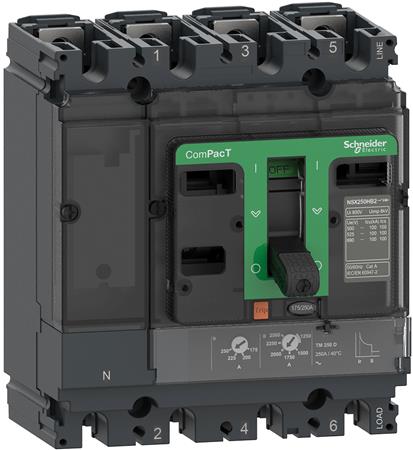

Schneider Electric ComPacT NSX160N maksimalafbryder på 100 A med fire poler, grøn betjeningsfront og synlige tilslutninger.Schneider Electric ComPacT NSX160N maksimalafbryder på 100 A set skråt forfra med fire poler og grøn betjeningsfront.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSX160N maksimalafbryder med TMD-strømrelæ på 100 A, IP40 og kortslutningsbrydeevne på 50 kA. Læs mere…
  • Varenr.:
    3322739276
  • EAN nr.:
    3606481998194
  • Typenr.:
    C16N4TM100
pr. stk. inkl. moms
7.608,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric ComPacT NSX160N+TM100D er en komplet 4P4D-maksimalafbryder med fire poler og fire beskyttede poler. Den har en termisk-magnetisk TMD-strømrelæenhed på 100 A, justerbar termisk overbelastningsbeskyttelse og fastindstillet magnetisk beskyttelse. Afbryderen er beregnet til standard- og specialapplikationer.

Tekniske specifikationer

  • Nominel strøm: 100 A
  • Mærkespænding: 690 V; driftsspænding: 690 VAC ved 50/60 Hz
  • Kortslutningsbrydeevne Icu: 50 kA rms ved 415 VAC, 50/60 Hz. Dataene angiver også 50 kA ved 400 V, 50 Hz.
  • Indstillingsområde for overbelastningsudløser: 70–100 A
  • Indstilling for momentan kortslutningsudløser: 800 A
  • Kapslingsklasse: IP40
  • Effekttab: 30,8 W
  • Mål (B × H × D): 140 × 161 × 86 mm
  • Hovedstrømkredsens tilslutning: skrueforbindelse foran
  • Betjeningselement: knebel
  • Udførelse: indbygningselement, fastmonteret
  • Komplet apparat med beskyttelsesenhed
  • Udløserindikator: ja

Funktioner og tilslutning

  • Integreret motordrev: nej; motordrev kan fås som tilvalg
  • DIN-skinne-montering kan fås som tilvalg; afbryderen er ikke angivet som egnet til DIN-skinne-montering
  • Underspændingsudløser og integreret underspændingsudløser: nej
  • Integreret jordfejlsbeskyttelse: nej
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Der findes en række valgfrie funktioner og tilbehør

Godkendelser og produktdata

Afbryderen er i overensstemmelse med IEC 60947, CCC, EAC og marine specifikationer. ComPacT NSX160N indgår i Schneider Electric EcoStruxure Power-arkitekturen. SVHC-stof over 0,1 %: bly.

  • Typebetegnelse: C16N4TM100
  • Produktnummer: 3322739276
  • EAN: 3606481998194

Specifikationer

  • Varenummer:
    3322739276
  • EAN nummer:
    3606481998194
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C16N4TM100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    30.8 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 800 A
  • Indstillingsområde for overbelasningsudløser:
    70 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    50.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
