Schneider Electric maksimalafbryder ComPacT NSX250B, 25 kA, TMD 200 A, 4 poler, 4 beskyttede, C25B4TM200

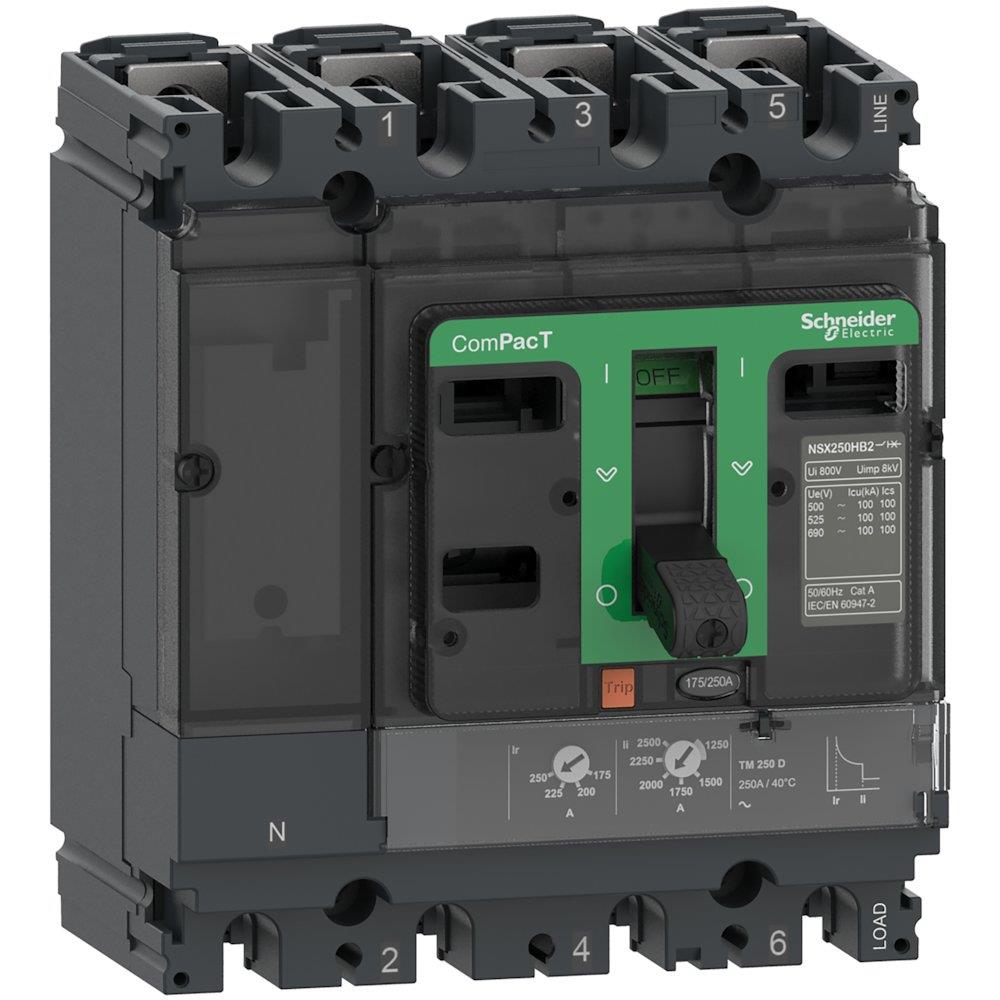

Schneider Electric ComPacT NSX250B maksimalafbryder med fire poler, sort kabinet og grøn betjeningsknebel set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
Fastmonteret 4-polet maksimalafbryder med TMD-strømrelæ på 200 A, justerbare beskyttelsesindstillinger, IP40 og kortslutningsbrydeevne på 25 kA. Læs mere…
  • Varenr.:
    3322738235
  • EAN nr.:
    3606481996596
  • Typenr.:
    C25B4TM200
pr. stk. inkl. moms
11.916,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric ComPacT NSX250B er en fastmonteret maksimalafbryder med fire poler og beskyttelse på alle fire poler. Den leveres som et komplet apparat med beskyttelsesenhed og har en termisk-magnetisk TMD-strømrelæenhed på 200 A. Afbryderen er beregnet til standard- og specialapplikationer.

Leverandørbeskrivelsen angiver en kortslutningsbrydeevne (Icu) på 25 kA rms ved 415 VAC, 50/60 Hz. Attributdata angiver Icu på 25 kA ved 400 V, 50 Hz. Mærkespændingen er 690 V, og driftsspændingen er angivet til 690 VAC, 50/60 Hz.

Funktioner og indstillinger

  • Nominel strøm: 200 A
  • Indstillingsområde for termisk overbelastningsudløser: 140–200 A
  • Indstillingsområde for momentan kortslutningsudløser: 1.000–2.000 A
  • Justerbar termisk overbelastningsbeskyttelse og justerbar magnetisk beskyttelse
  • Kapslingsklasse: IP40
  • Betjening med knebel og indikator for udløsning
  • Tilslutning af hovedstrømkreds med skrueforbindelse, placeret foran
  • Ingen integreret jordfejlsbeskyttelse eller underspændingsudløser
  • Ingen integreret motordrift; motordrev kan vælges som tilbehør
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Effekttab: 61,6 W

Montering, mål og godkendelser

Enheden er fastmonteret som indbygningselement. DIN-skinne-montage er angivet som valgfri, men apparatet er ikke angivet som egnet til DIN-skinne-montering. Målene er 140 x 161 x 86 mm (B x H x D).

Enheden er angivet i overensstemmelse med IEC 60947 samt CCC, EAC og marinespecifikationer. ComPacT NSX250B indgår i Schneider Electric EcoStruxure Power-arkitekturen.

Produktdata

  • Type: C25B4TM200
  • Produktnummer: 3322738235
  • EAN: 3606481996596
  • Oprindelsesland: Polen
  • SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    3322738235
  • EAN nummer:
    3606481996596
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C25B4TM200
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    61.6 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1000 - 2000 A
  • Indstillingsområde for overbelasningsudløser:
    140 - 200 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    25.0 kA
  • Nominel strøm IE:
    200.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
