Schneider Electric ComPacT NSX250HB2 maksimalafbryder, M22, 100 A, 4P4D

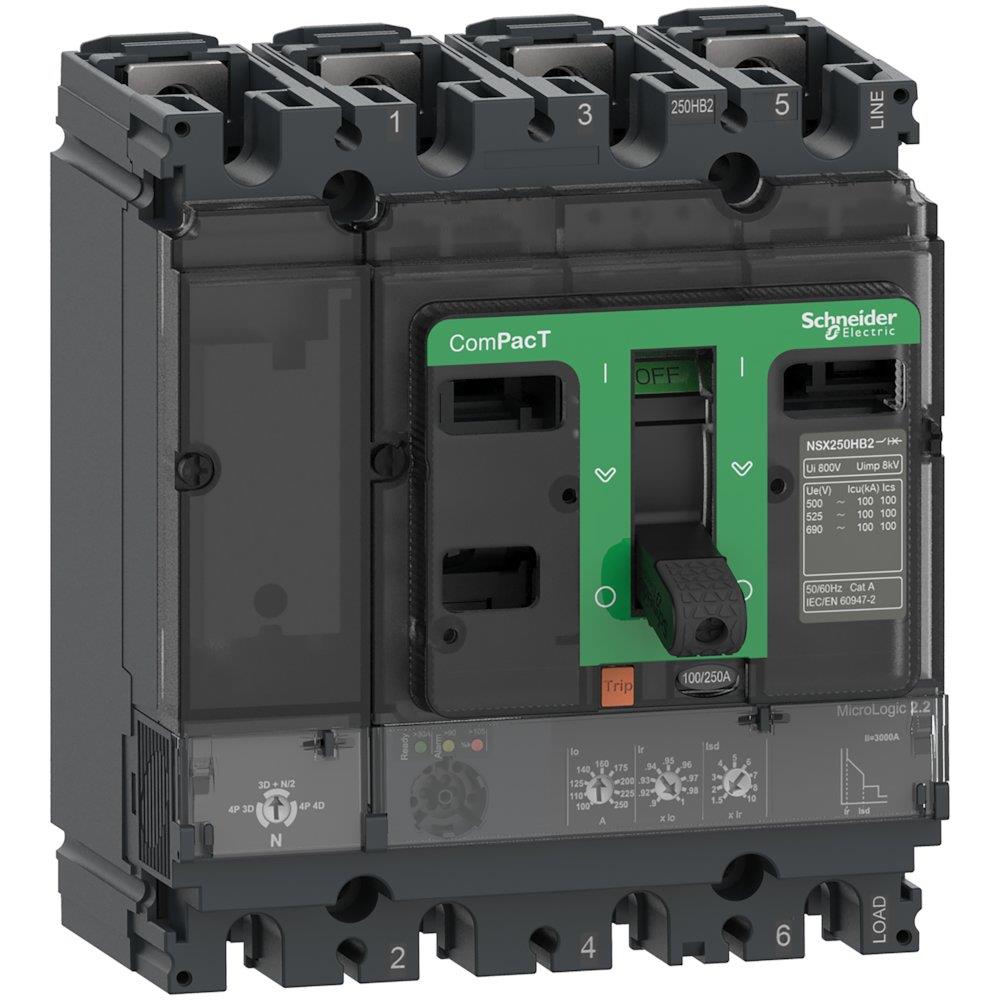

Schneider Electric ComPacT NSX250HB2 maksimalafbryder med fire poler, sort kabinet og grønt betjeningsgreb set forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
4-polet maksimalafbryder med MicroLogic 2.2, 100 A, IP40 og Icu på 100 kA ved både 500 og 690 VAC. Læs mere…
  • Varenr.:
    3322743000
  • EAN nr.:
    3606482002388
  • Typenr.:
    C25W42D100
pr. stk. inkl. moms
23.225,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSX250HB2 maksimalafbryder

Schneider Electric ComPacT NSX250HB2 er en komplet 4-polet maksimalafbryder med 4d-beskyttelse og elektronisk MicroLogic 2.2-strømrelæ. Den nominelle strøm er 100 A, og driftsspændingen er 690 VAC ved 50/60 Hz. Typebetegnelsen er C25W42D100.

  • Kortslutningsbrydeevne (Icu): 100 kA rms ved 500 VAC og 100 kA rms ved 690 VAC, begge ved 50/60 Hz
  • Justerbar overbelastningsbeskyttelse: 40–100 A
  • Justerbar korttidsforsinket kortslutningsbeskyttelse: 60–1000 A
  • Fastindstillet momentan kortslutningsbeskyttelse: 1500 A
  • Kapslingsklasse: IP40
  • Effekttab: 70,4 W

Montering og tilslutning

Enheden er fastmonteret og beregnet til indbygning. Hovedstrømkredsen tilsluttes med skrueforbindelser fra forsiden. Betjeningselementet er et knebelgreb. Målene (B x H x D) er 140 x 161 x 86 mm.

  • Komplet apparat med beskyttelsesenhed
  • Udløserindikator: Ja
  • Integreret motordrev: Nej; motordrev kan tilvælges
  • Underspændingsudløser og integreret jordfejlsbeskyttelse: Nej
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • DIN-skinne-montering er angivet som valgfri, mens apparatet samtidig er angivet som ikke egnet til DIN-skinne-montering

Standarder og øvrige oplysninger

Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt med marinespecifikationer. ComPacT NSX250HB2 indgår i Schneider Electric EcoStruxure Power-arkitektur.

SVHC-stoffer over 0,1 %: bly, blytetraoxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322743000
  • EAN nummer:
    3606482002388
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C25W42D100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    70.4 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    60 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    1500 - 1500 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
