Schneider Electric ComPacT NSX250R maksimalafbryder, MicroLogic 2.2, 100 A, 4P4D

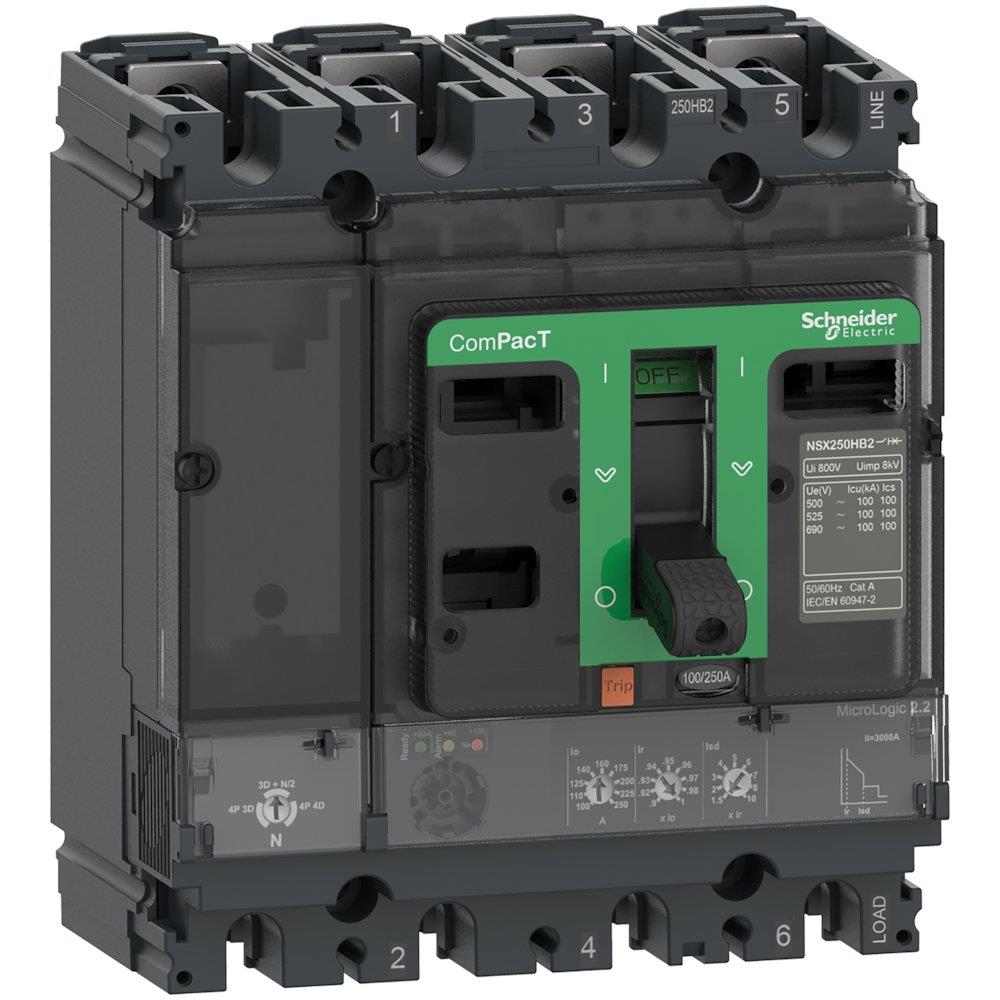

Schneider Electric ComPacT NSX250R maksimalafbryder, 4-polet med MicroLogic 2.2 og 100 A, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet, fastmonteret maksimalafbryder med MicroLogic 2.2, 100 A mærkestrøm, justerbare beskyttelsesindstillinger og IP40. Læs mere…
  • Varenr.:
    3322741811
  • EAN nr.:
    3606482001190
  • Typenr.:
    C25R42D100
pr. stk. inkl. moms
22.839,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric ComPacT NSX250R er en komplet, fastmonteret maksimalafbryder med fire poler og en elektronisk MicroLogic 2.2-strømrelæenhed. Den har en mærkestrøm på 100 A og er beregnet til standardapplikationer og specifikke applikationer. Produktet er angivet som 4P 4d.

Driftsspændingen er 690 VAC ved 50/60 Hz. Leverandørbeskrivelsen angiver en kortslutningsbrydeevne (Icu) på 200 kA rms ved 415 VAC, 50/60 Hz, og 45 kA rms ved 690 VAC, 50/60 Hz. Den tekniske attribut angiver desuden Icu på 200 kA ved 400 V, 50 Hz.

Beskyttelse og betjening

MicroLogic 2.2-enheden har justerbar overbelastningsbeskyttelse, justerbar korttidsbeskyttelse og fastindstillet momentan beskyttelse. Betjeningselementet er et knebelgreb.

  • Indstillingsområde for overbelastningsudløser: 40–100 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 60–1000 A
  • Indstilling for momentan kortslutningsudløser: 1500 A
  • Udløserindikator: Ja
  • Underspændingsudløser og integreret underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej

Montering og tilslutning

Apparatet er et fastmonteret indbygningselement med skrueforbindelser til hovedstrømkredsen. Tilslutningerne er placeret foran. Produktet er angivet som ikke egnet til DIN-skinne-montering, mens DIN-skinne-montage samtidig er angivet som valgfri.

  • Mål (B × H × D): 140 × 161 × 86 mm
  • Kapslingsklasse: IP40
  • Effekttab: 70,4 W
  • Integreret motordrev: Nej
  • Motordrev som option: Ja

Tilslutninger, standarder og identifikation

Der er ingen hjælpekontakter med NO-, NC- eller skiftefunktion. Produktet er et komplet apparat med beskyttelsesenhed. Leverandøren angiver, at der findes valgfrie funktioner og tilbehør, uden at specificere disse nærmere.

  • Standarder og specifikationer: IEC 60947, CCC, EAC og marine specifikationer
  • Typebetegnelse: C25R42D100
  • Produktnummer: 3322741811
  • EAN: 3606482001190
  • Oprindelsesland: Polen (PL)
  • Leverandøren angiver SVHC-stoffer over 0,1 %: bly, blytetraoxid (lead tetroxide) og blymonoxid (lead monoxide)

ComPacT NSX250R indgår i Schneider Electric EcoStruxure Power-arkitektur.

Specifikationer

  • Varenummer:
    3322741811
  • EAN nummer:
    3606482001190
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C25R42D100
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    70.4 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    60 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    1500 - 1500 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    200.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
