ComPacT NSXm H maksimalafbryder, 3-polet, 100 A, 70 kA, TM100D, DIN-skinne

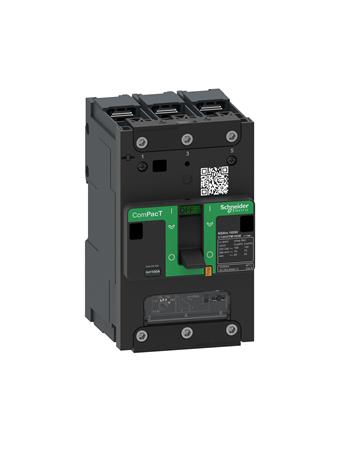

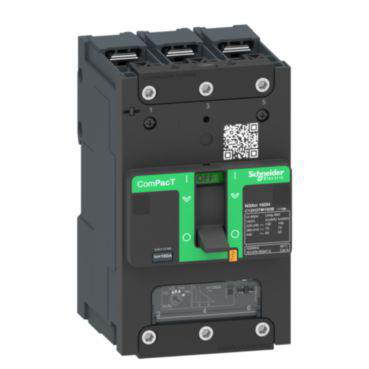

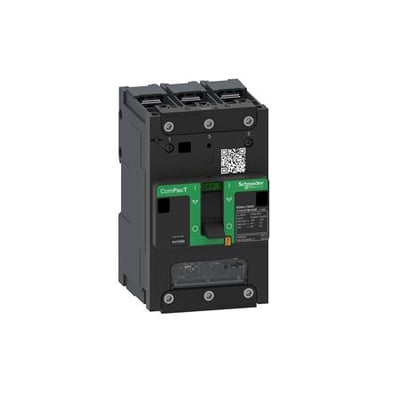

Schneider Electric ComPacT NSXm H maksimalafbryder, 3-polet og 100 A, set skråt forfra med siden synlig.Schneider Electric ComPacT NSXm H maksimalafbryder, 3-polet og 100 A, set tættere på forfra med tilslutningerne øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med 100 A mærkestrøm, 70 kA kortslutningsbrydeevne og termomagnetisk udløser. Læs mere…
  • Varenr.:
    3322746463
  • EAN nr.:
    3606481992130
  • Typenr.:
    C11H3TM100B
pr. stk. inkl. moms
3.946,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne 3-polede maksimalafbryder har en indbygget termomagnetisk udløser og er beregnet til standardapplikationer i lavspændingsinstallationer. Den har en mærkestrøm på 100 A og en kortslutningsbrydeevne på 70 kA ved 415 V AC. Den angivne Icu-værdi er 70 kA ved 400 V, 50 Hz.

ComPacT NSXm har målene 81 mm (B) × 137 mm (H) × 80 mm (D). Den er fastmonteret, egnet til DIN-skinne og kan også monteres på bundplade. Hovedstrømkredsen tilsluttes foran med skrueforbindelse, og betjeningselementet er et knebelgreb.

Funktioner og specifikationer

  • Serie: ComPacT NSXm H
  • Typebetegnelse: C11H3TM100B
  • 3 poler, 3 beskyttede
  • Mærkestrøm: 100 A
  • Mærkespænding: 220–440 V
  • Indstillingsområde for overbelastningsudløser: 70–100 A
  • Indstilling for momentan kortslutningsudløser: 1250 A
  • Kortslutningsbrydeevne Icu: 70 kA ved 400 V, 50 Hz
  • Kapslingsklasse: IP40
  • Effekttab: 22,5 W
  • Udløserindikator: Ja
  • Ingen integreret jordfejlsbeskyttelse eller underspændingsudløser
  • Ingen integreret motordrev, og motordrev fås ikke som option
  • DIN-skinne er egnet til montering, men DIN-skinnebeslag er ikke angivet som valgfrit tilbehør
  • Ingen indbyggede hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Funktioner og standarder

ComPacT NSXm-serien omfatter Everlink-teknologi samt typer af hjælpekontakter og udløserspoler med skrueløse terminaler. Disse komponenter kan ses udefra gennem et transparent frontdæksel. Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746463
  • EAN nummer:
    3606481992130
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H3TM100B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    22.5 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    70 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
